Configurazione e funzionamento
3-30 HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2
centratura raggio del cNc di Hypertherm
Utilizzo del metodo "Nastro di prova" per la centratura del raggio
Questo metodo consente una regolazione molto accurata e precisa della centratura del raggio all'interno del foro
dell'ugello. Usare le informazioni nelle pagine seguenti per preparare la procedura nastro di prova ed eseguirla.
Procedura nastro di prova
1. Spegnere il raggio laser e verificare che sia disattivato.
2. Applicare uno strato sottile di inchiostro o altro materiale di marcatura colorato sulla parte anteriore dell'ugello.
L'ideale è un tampone per inchiostro.
3. Attaccare un piccolo pezzo di nastro adesivo sulla parte anteriore dell'ugello. Può essere usato qualsiasi tipo
di nastro. Premere il nastro sulla parte anteriore dell'ugello e fare attenzione all'orientamento. Fare attenzione
a non far scivolare il nastro quando lo si preme nella parte anteriore dell'ugello.
4. Riattivare il laser.
5. Attivare il laser per pochi secondi (10-30 millesimi di secondo) a bassa tensione (100-200 W) usando
il metodo descritto di seguito. Potrebbe essere necessario variare le impostazioni di durata e potenza per
determinare le impostazioni ottimali e creare un foro piccolo e preciso nel nastro.
6. Rimuovere il nastro e ispezionarlo usando la lente d'ingrandimento fornita con il sistema laser o altra lente
d'ingrandimento. Il foro creato dall'impulso laser deve essere chiaramente visibile nel centro del foro dell'ugello
sul nastro. Il foro dell'ugello è visibile grazie all'inchiostro.
7. Se dall'ispezione del nastro si rivela necessaria una regolazione, usare la procedura di centratura del raggio
descritta nella pagina precedente per spostare la lente di focalizzazione nella stessa direzione in cui si vuole
spostare il raggio laser (se il foro del laser è troppo vicino alla parte frontale dell'ugello, spostare la lente
indietro).
8. Ripetere i passaggi 1 – 7 finché il raggio non centra il foro dell'ugello.

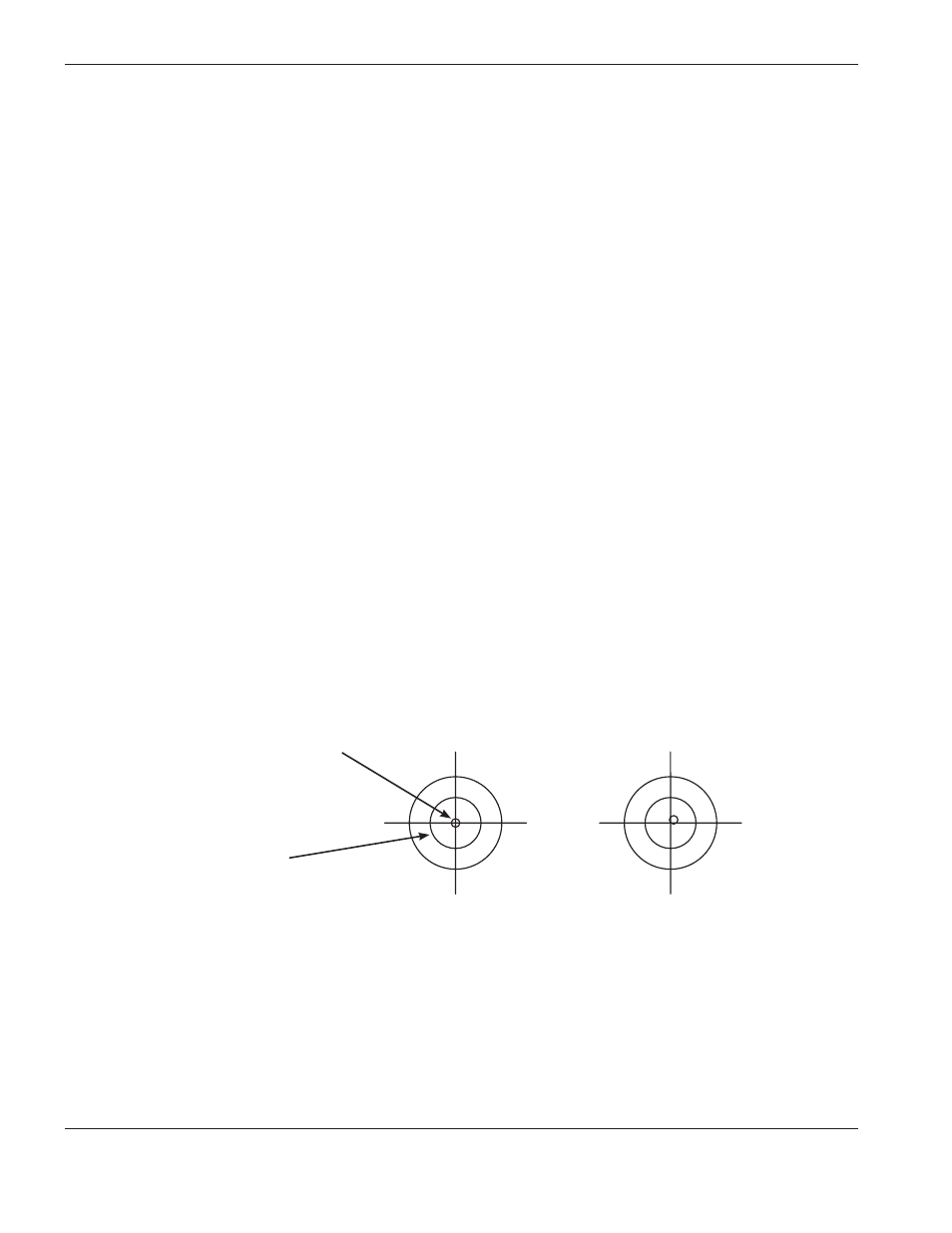

Il raggio è centrato Il raggio non è centrato
Foro dall'impulso laser
Foro dell'ugello
