InstallazIone
2-16 HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2

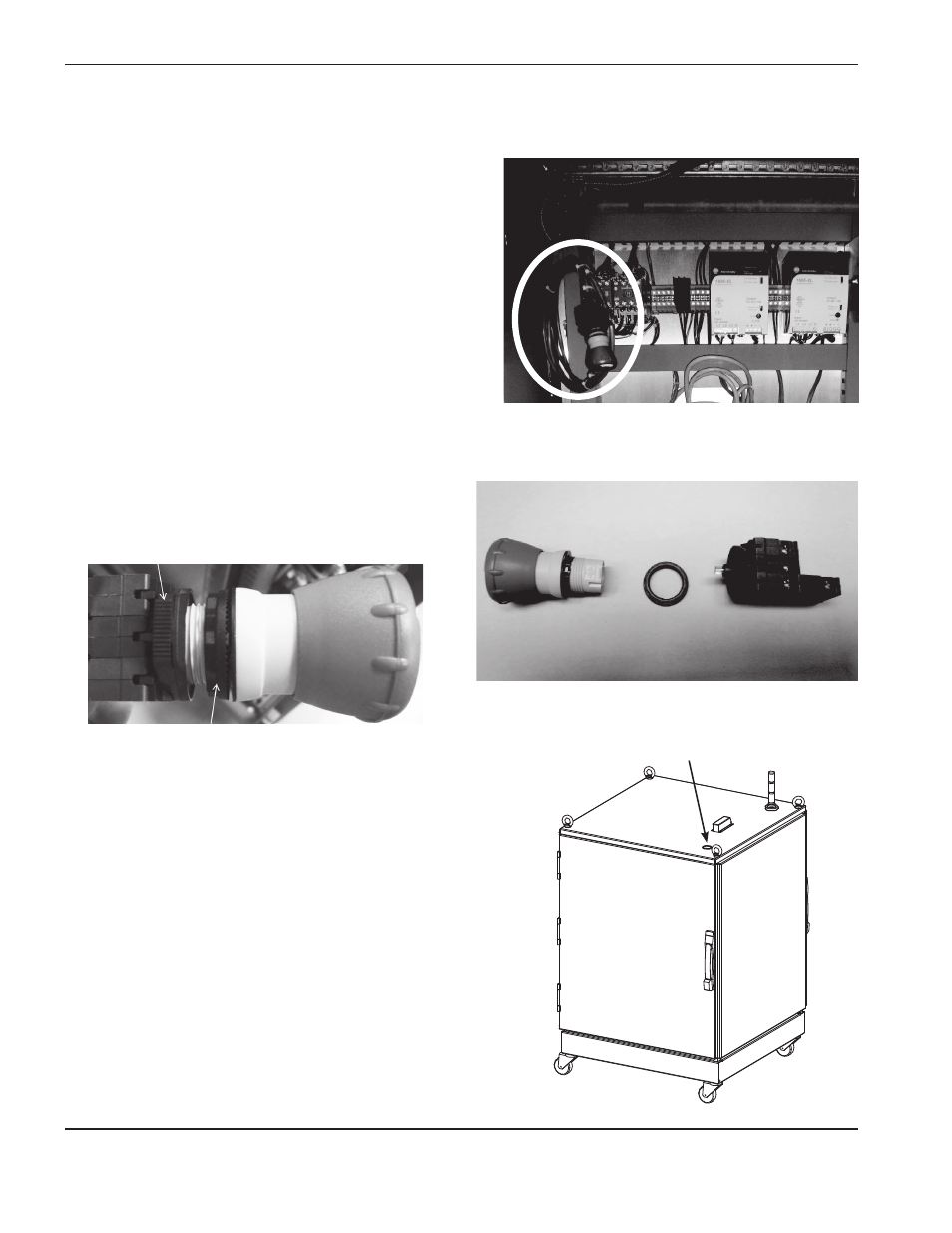

1. Aprire lo sportello anteriore della scatola del
generatore laser a fibre e individuare l'interruttore
E-Stop.
Installazione dell'interruttore arresto di emergenza (e-Stop)
Posizione del gruppo interruttore e-Stop
Manopola
di azionamento
Dado
di blocco
Interruttore
2. Rimuovere la manopola di azionamento e il dado
di blocco dal gruppo interruttore E-Stop.
3. Posizionare l'interruttore nel foro di montaggio
"ARRESTO DI EMERGENZA" sulla scatola del
generatore laser a fibre e usare il dado di blocco
per fissare l'interruttore E-stop alla parte
superiore della scatola.
4. Allineare l'anello per pollice alla base del contatto
dell'interruttore con la freccia sulla manopola
di azionamento e premere.
Foro di montaggio dell'arresto
di emergenza
Dado di blocco
Premere e ruotare l'area zigrinata
