InstallazIone
HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2 2-11

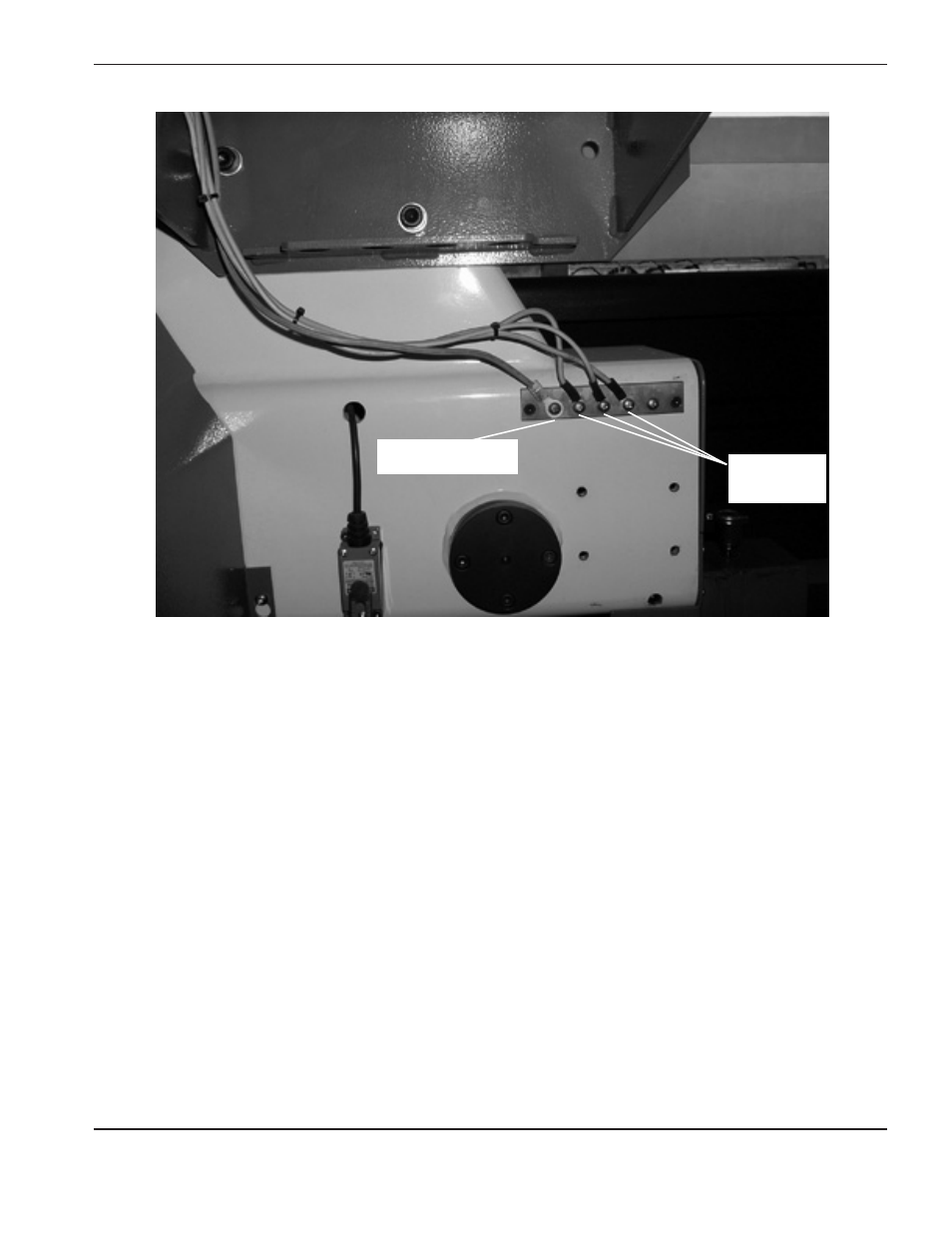

Esempio di una buona messa a terra della macchina di taglio a portale. È bullonata alla macchina
di taglio a portale, vicino al motore. Tutti i cavi di messa a terra individuali dai componenti montati sulla
macchina di taglio a portale corrono verso la linea. Un singolo cavo pesante corre quindi dalla bus bar
a terra della macchina di taglio a portale alla linea a terra bullonata al tavolo.
Cavi di messa
a terra del
componente
Cavo alla linea a terra sul
banco da taglio
