Configurazione e funzionamento
HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2 3-13
Utilizzo dello schermo del display
Sul display del controller testa laser vengono visualizzati tre gruppi di informazioni:
• La schermata principale del display fornisce informazioni di stato sul sistema laser a fibre.
• La schermata configurazioni del display consente all'utente di passare alle schermate configurazioni, calibratura
e diagnostica.
• La schermata diagnostica del display fornisce lo stato degli ingressi e delle uscite del sistema per
l'individuazione dei guasti.
La schermata visualizza fino a quattro righe per volta. La grande manopola (manopola di selezione) al di sotto del display
LCD consente di scorrere ciascuna schermata verso l'alto o verso il basso.
Descrizione dei campi sulla schermata principale
Modificare il valore di un parametro:
1. Ruotare la manopola di selezione per scorrere verso il parametro. Il parametro attivo
lampeggia.
2. Premere la manopola per selezionare il parametro.
3. Ruotare la manopola di selezione per scorrere i diversi valori del parametro.
4. Premere la manopola di selezione una volta selezionato il valore desiderato.
Nota: Se non si seleziona un nuovo valore entro 5 secondi, viene ripristinato il valore
originale.
• Selezionare <back> (indietro) per tornare alla schermata precedente.
• Selezionare <more> (avanti) per passare alla schermata successiva.
• È possibile accedere alla Schermata di configurazione premendo la rotella quando il raggio è spento.

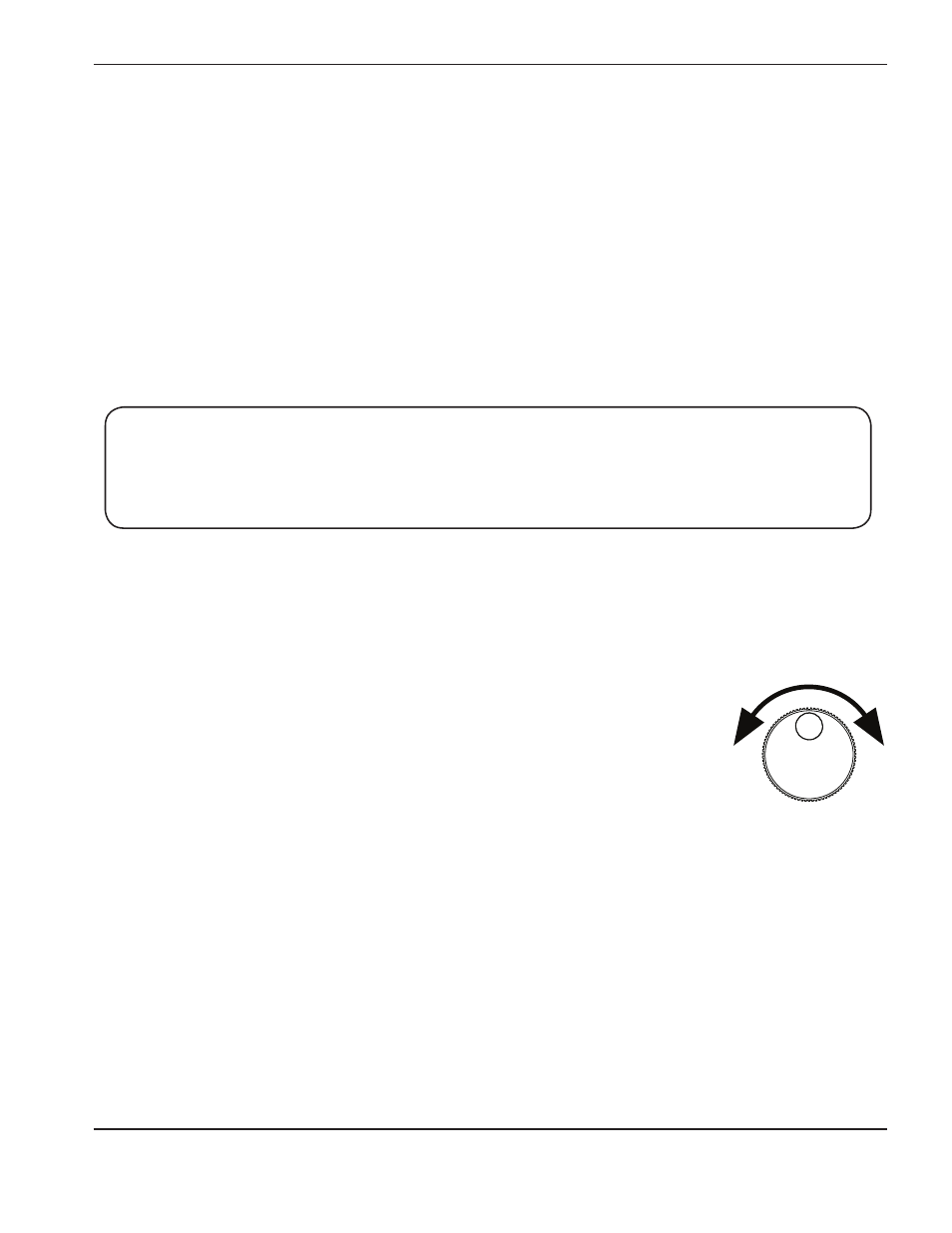

Manopola
di selezione
Push to Select
(Premere per
selezionare)
(Potenza laser) (Opzione display PWM) (Selezione gas) (Pressione di uscita)
<more>
(Stato sistema) (Stato del sistema)
(Avvertenza sistema)
<back>
