InstallazIone
HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2 2-17
A-1
A-2
Interruttore
di sicurezza dello
sportello esterno
E-Stop
esterno
Selettore a chiave
(contatti opzionali)
Selettore
a chiave
Avviamento/Azzeramento
Interruttore momentaneo
Avviamento/Azzeramento
Spia dell'interruttore
+24 VCC
Torretta di
segnalazione rossa
Torretta di segnalazione gialla
C-2
C-1
A-3
C-3
A-4
C-4
A-7
C-7
A-6
C-6
A-5
C-5
Torretta di segnalazione verde
Componenti consigliati:
Interruttore E-Stop – Codici articolo Rockwell Automation 800FP-LMT44, 800F-PN3R e (2) 800F-X01
Interruttore avvio/ripristino – Codici articolo Rockwell Automation 800FP-LF3, 800F-PN3G e 800F-X01
Selettore a chiave – Codici articolo Rockwell Automation 800FP-KM21 e 800F-X10
Torretta di segnalazione – Codici articolo Rockwell Automation 855D-P00SC20B24Y3Y5L4

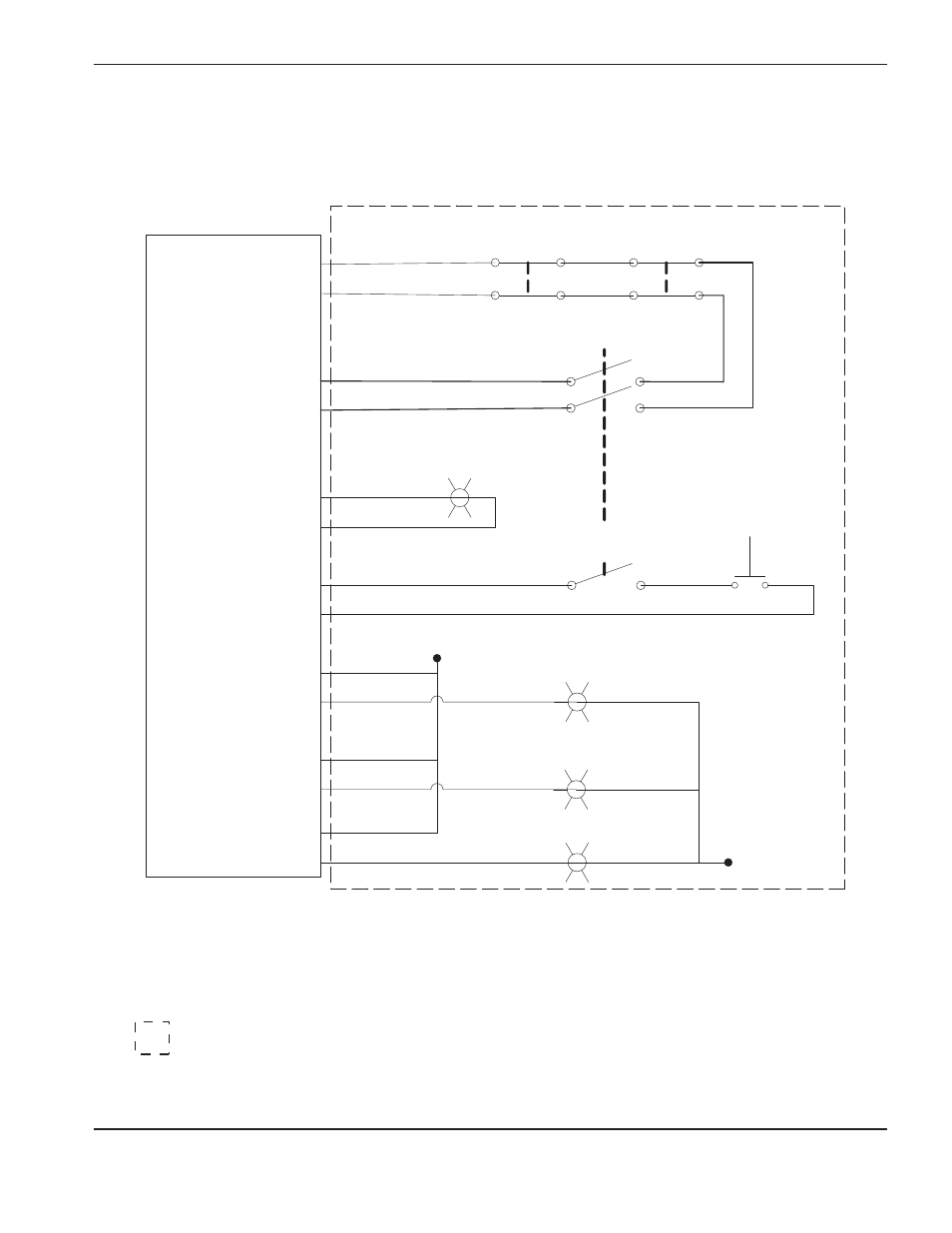

Schema elettrico per interruttori di sicurezza esterni
= Componenti forniti dal cliente
LPC2
