Configurazione e funzionamento
3-36 HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2
Funzionamento della consolle gas
La consolle del gas è un componente dell'attrezzatura automatizzato che durante il normale funzionamento richiede
un intervento minimo da parte dell'operatore. Tutte le funzioni della consolle del gas sono controllate automaticamente
dal CNC. Il CNC riceve anche feedback sulla pressione del gas di taglio e errori dalla consolle del gas. Le valvole
proporzionali possono essere controllate usando la funzione "Verifica gas" del CNC Hypertherm. Per un CNC generico,
saltare i passaggi 1 – 3 qui di seguito e inviare i comandi setpoint della pressione e selezione del gas all'interfaccia I/O
LPC e controllare i valori di uscita come mostrato nel passaggio 4.
Nota: Per un corretto funzionamento della verifica gas, il sistema deve essere in Modalità di taglio laser
(vs. Modalità Prova)
Verifica della pressione del gas
di taglio
1. Accedere alla schermata "Tabella
di taglio laser" nel CNC Hypertherm.
2. Selezionare la tabella di taglio desiderata
o impostare il tipo di gas di assistenza,
la pressione di sfondamento
e la pressione di taglio.
3. Premere il pulsante "Verifica gas".
Vedere la figura a destra.
4. Il tipo di gas e la pressione sono
visualizzati sulla schermata principale
del controller della testa laser. I valori
mostrati sulla schermata devono essere
uguali ai valori nella tabella di taglio,
entro il 5% o 1 psi, indipendentemente
dalla grandezza.
Laser power 1500W O2 12 PSI
Beam ON System OK

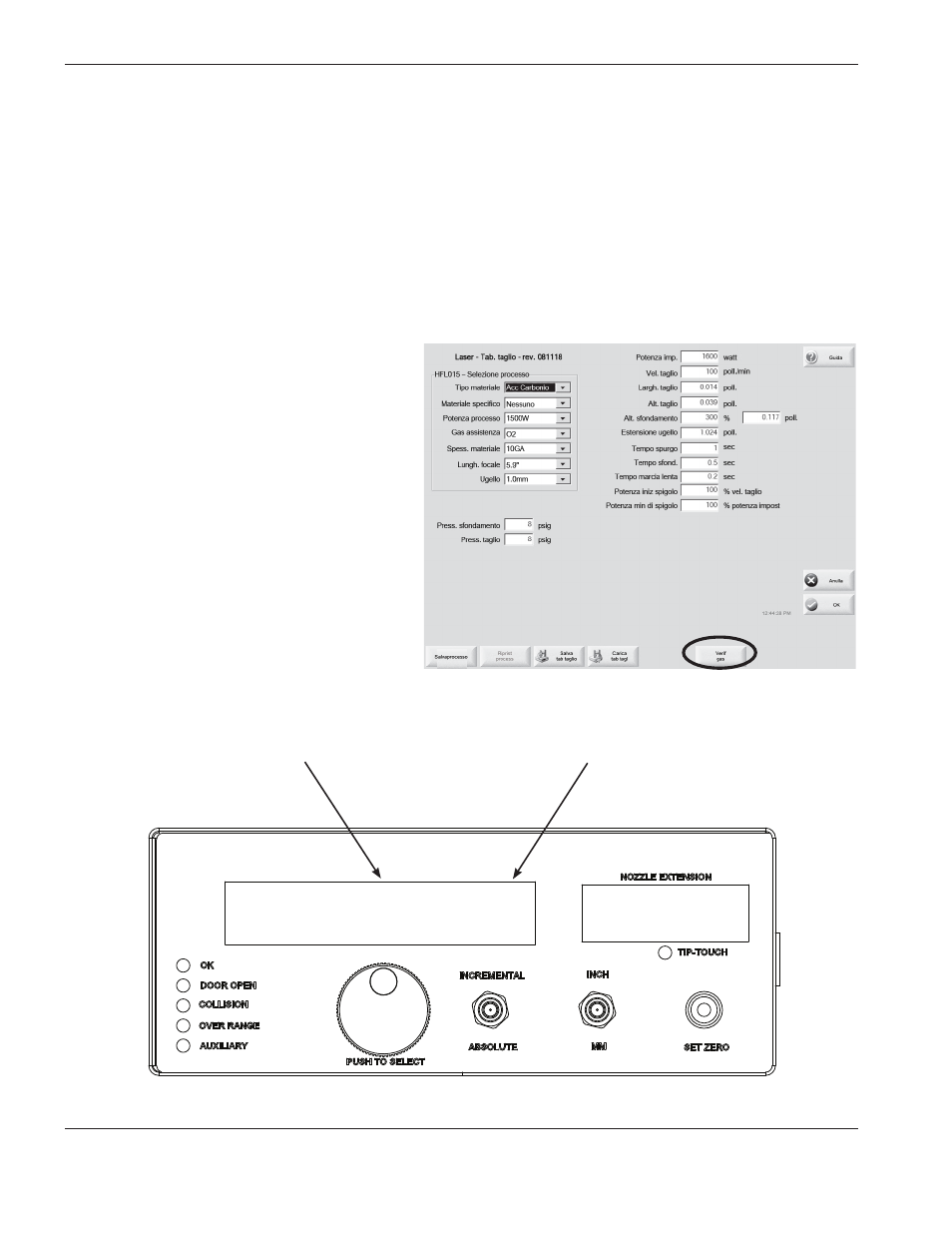

Schermata tabella di taglio laser
controller testa laser
Tipo di gas Pressione del gas
