Configurazione e funzionamento
3-12 HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2
Funzionamento del controller testa laser
1. LED della testa laser:
• OK: LED verde indica che il controller della testa laser è alimentato ed è funzionante.
• Door Open (Sportello aperto): LED rosso indica che lo sportello della lente è aperto, la lente di taglio non
è installata o il collimatore non è installato. Quando questo guasto è attivo,
il raggio è disattivato.
• collision (collisione): LED rosso indica che è stata rilevata una collisione con la testa. Quando questo
guasto è attivo, il raggio è disattivato.
• Over Range (Fuori scala): LED rosso indica che l'ugello è più grande di 10 mm rispetto alla lamiera.
• Auxiliary (Ausiliario): LED rosso indica che la pressione del gas di assistenza è bassa.
Nota: Il collimatore viene rilevato da un sensore di prossimità nella parte superiore della testa di taglio. Il sensore
di prossimità presenta una spia luminosa arancione che deve essere accesa quando il collimatore
è installato. Per maggiori dettagli consultare Funzionamento della testa laser.
2. Il display LCD del controller testa laser visualizza diverse informazioni di sistema.
3. Il selettore rotante viene usato per utilizzare gli schermi LCD e modificare i parametri. Ruotare il selettore per
spostarsi da un parametro a un altro sullo schermo e premerlo per selezionare il parametro da modificare.
4. L'interruttore di modalità estensione ugello seleziona il display in posizione incrementale o assoluta per
l'estensione dell'ugello. L'interruttore Absolute/Incremental (Assoluto/Incrementale) viene usato per cambiare
il modo in cui il display visualizza la posizione dell'estensione dell'ugello. Quando l'interruttore è in posizione
Absolute (Assoluto), il display visualizza la posizione assoluta dell'estensione ugello. Quando l'interruttore
è in posizione Incremental (Incrementale), il valore di estensione dell'ugello è una posizione incrementale
positiva o negativa a partire dal punto in cui è stato premuto il pulsante imposta a zero.
5. L'interruttore di selezione Inch/Metric (sistema Imperiale/Metrico) viene usato per impostare la visualizzazione
della posizione dell'estensione ugello sul display in pollici o millimetri.
• Quando l'interruttore è in posizione Inch (pollici), l'estensione corrente dell'ugello è visualizzata in pollici.
• Quando l'interruttore è in posizione mm, l'estensione corrente dell'ugello è visualizzata in millimetri.
6. Il display LED dell'estensione ugello visualizza la posizione dell'estensione ugello.
7. L'interruttore imposta a zero dell'estensione ugello viene usato per impostare l'estensione ugello in posizione
zero quando si utilizza la modalità incrementale.

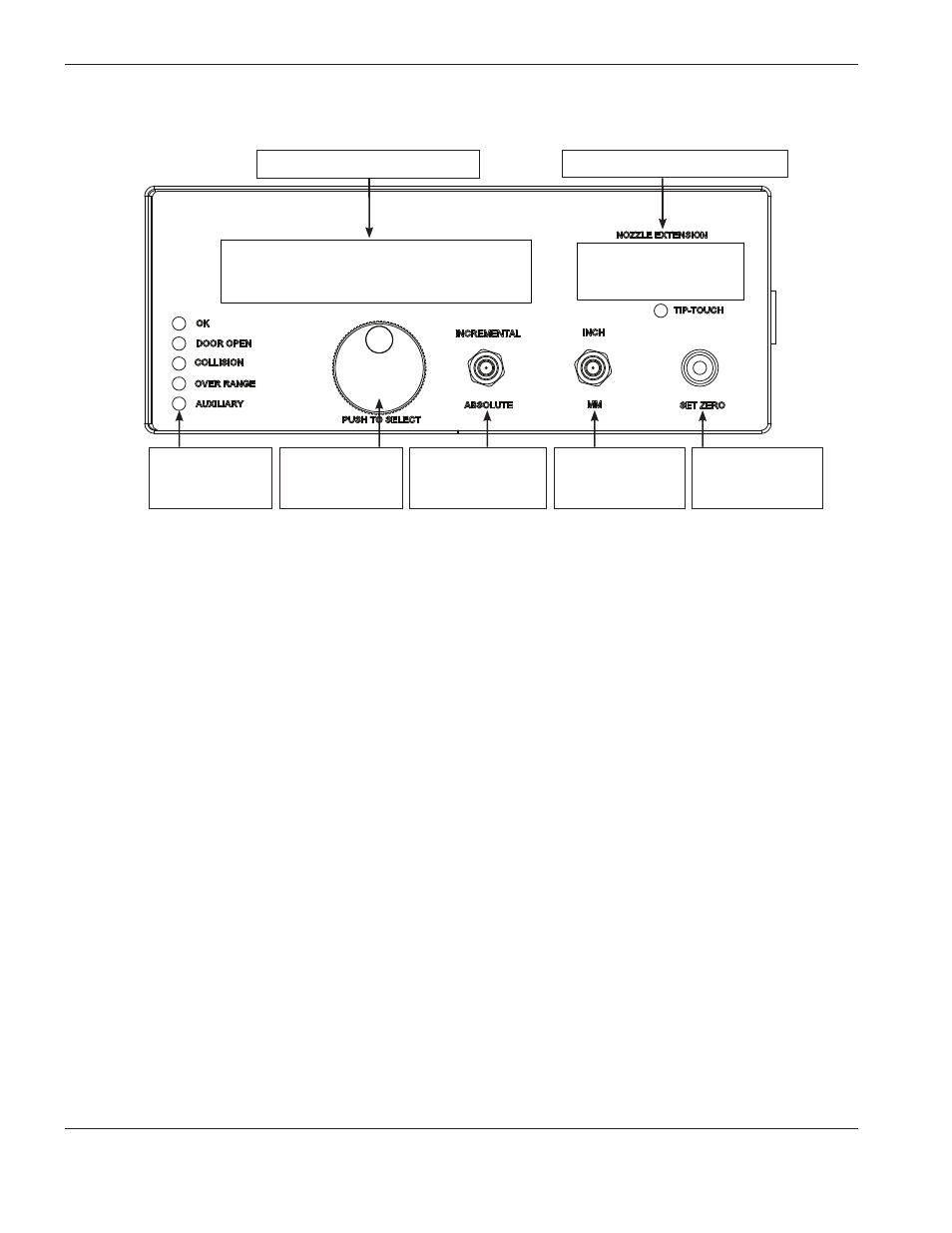

1. LED spie
2. Display LCD sistema 6. Display LED estensione ugello
3. Selettore 4. Selettore modalità
estensione ugello
5. Interruttore di
selezione sistema
metrico/imperiale
7. Interruttore
imposta a zero
estensione ugello
