Configurazione e funzionamento
3-22 HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2
calibratura
calibratura posizione ugello
La calibratura della posizione ugello è una calibratura a due punti per regolare il feedback per la posizione dell'ugello.
La calibratura dell'ugello deve essere eseguita durante l'installazione e ogni volta che si verifica un calo nella qualità del
taglio.

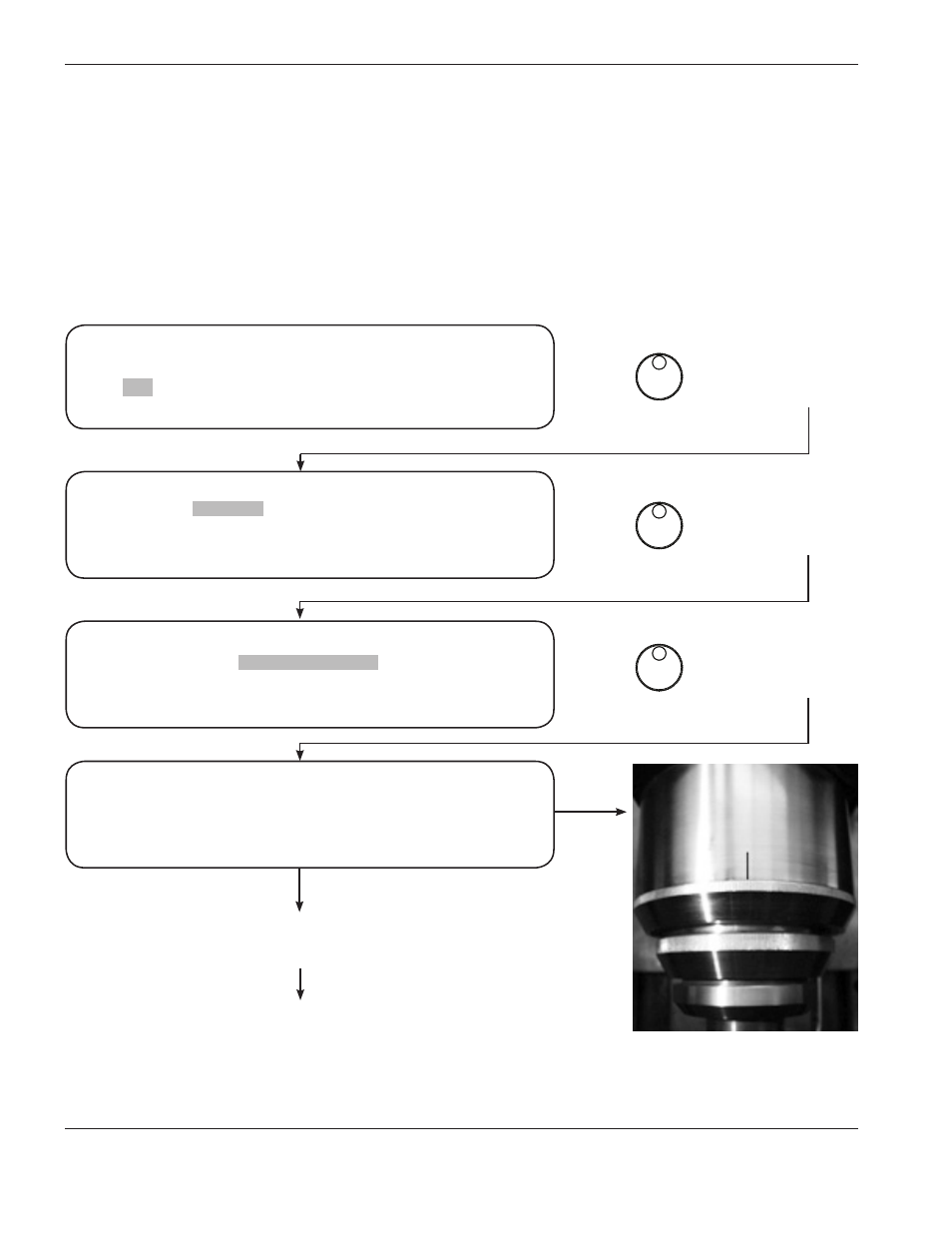

Per iniziare la calibratura verificare che il menu principale (mostrato di seguito) sia visualizzato sul controller testa laser
e che segua i passaggi descritti di seguito.
estensione ugello a 0 mm
continua nella pagina successiva
+ =
Schermata
di configurazione
+ = Schermata
di calibratura
Push to Select
(Premere per
selezionare)
Push to Select
(Premere per
selezionare)
Push to Select
(Premere per
selezionare)
+ =
Schermata
estensione
ugello 1
Ruotare l'estensione ugello finché non è completamente ritirato
al corpo principale della testa di taglio.
LHC Ver: 1.13 LPC Ver: 1.17 P2
<Calibrate>
<Diagnostics>
<Setups>
<Back>
Laser power 1500W O2 12 PSI
Beam OFF System OK
Calibrate Nozzle Position
Calibrate CHS Position
<back>
Move Nozzle extension to 0 mm
Push Rotary Wheel when at position
