InstallazIone
HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2 2-29
Installazione cavo per trasmissione raggio
aVVeRtenza
• Il funzionamento e la manutenzione dell'attrezzatura automatizzata comportano
potenziali pericoli.
• Questa operazione deve essere eseguita solo da personale tecnico autorizzato.
• PRIMa DI InIzIaRe la PRoCeDURa RIMUoVeRe tUtta l'alIMentazIone
elettRICa Della SCatola Del GeneRatoRe laSeR a FIBRe.
• Se queste istruzioni non vengono seguite nell'ordine esatto o se uno qualsiasi dei
passaggi non viene completato, potrebbero verificarsi effetti indesiderati.
1. Portare il cavo per trasmissione raggio dalla scatola del generatore laser a fibre alla testa laser attraverso
il portacavi del telaio della macchina.
Nota: A volte non è possibile ruotare la baionetta sul cavo per trasmissione raggio per allineare i punti rossi sul
collimatore con la baionetta dopo averlo rediretto verso la testa laser senza creare eccessiva tensione
torsionale sul cavo. In tal caso rimuovere le 3 viti Allen del cappuccio che fissano l'adattatore della testa
laser alla collisione sulla testa laser. Dopodiché ruotare il collimatore in modo che i punti rossi siano
allineati alla fibra di trasmissione senza avvitare eccessivamente e reinstallare le 3 viti Allen. L'adattatore
della testa laser può essere ruotata con scatti da 120 gradi per ridurre l'eccessiva torsione sul cavo per
trasmissione raggio.
2. Analizzare l'intero percorso del cavo per trasmissione raggio e verificare che il raggio di piega minimo
di 100 mm sia rispettato e che non vi siano punti in cui il cavo risulta grattato, il che potrebbe arrecare danno
al BDO durante il movimento della macchina.
3. Verificare sulla testa laser che la lunghezza del cavo per trasmissione raggio sia sufficiente a consentire
il movimento dell'asse del carrello durante il sollevamento e l'abbassamento della testa di taglio laser
4. Fissare temporaneamente l'estremità del cavo BDO vicino alla testa laser fino a quando non arriva il momento
di collegarlo al collimatore.

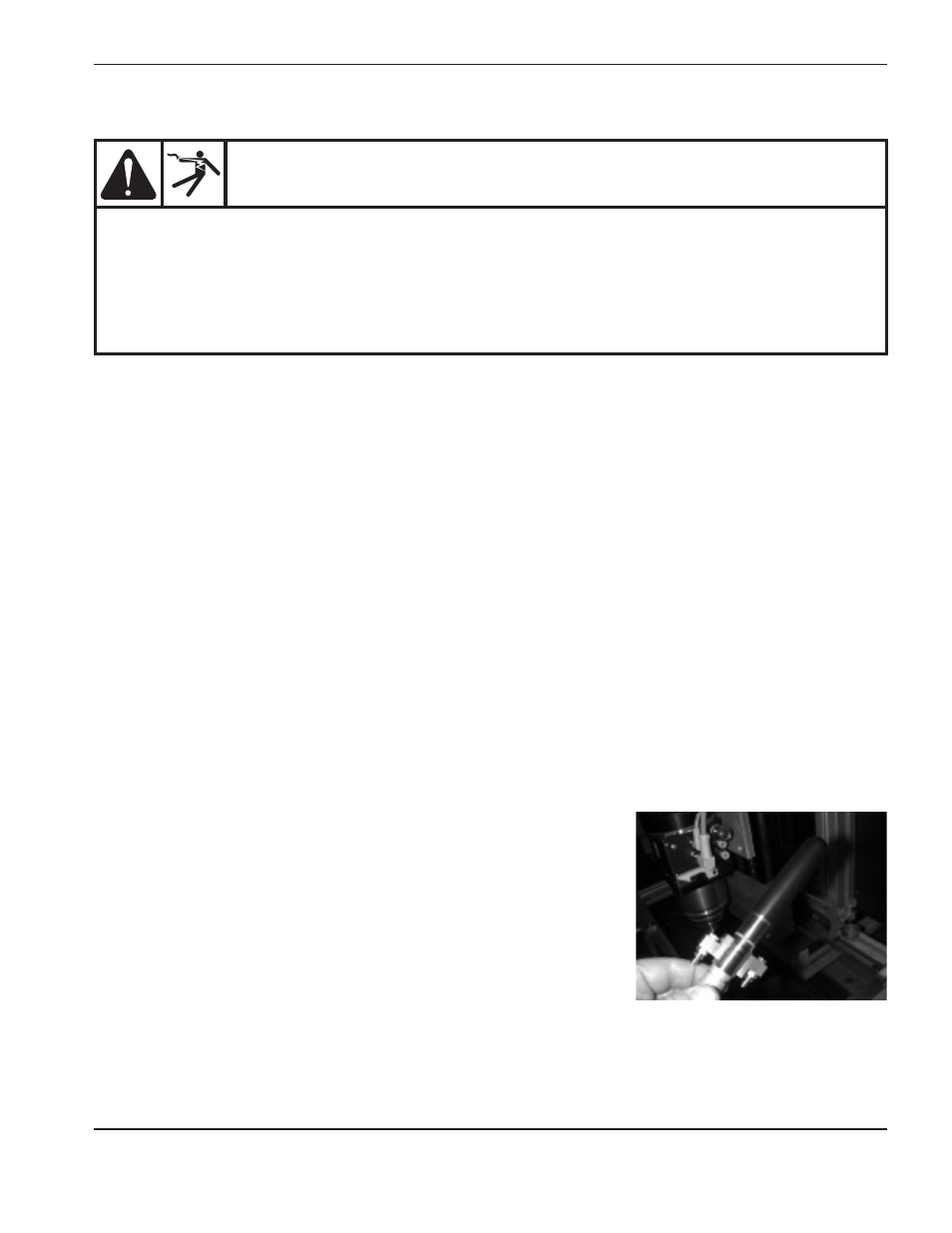

Nota: Non rimuovere il cappuccio protettivo nero dall'estremità del cavo
per trasmissione raggio finché non indicato più avanti all'interno
di queste istruzioni.
