MANUTENZIONE

7

5-14

Command THC

(

Robotizzato)

Manuale di istruzioni

Spie di stato della scheda di interfaccia durante l’accensione normale

I seguenti LED e punti di controllo sono situati sulla scheda di interfaccia. Vedere Figura 5-6.

LED

Funzione segnale

Stato

D1

Alimentazione

On

D2

Relè schermo

Normalmente acceso – Spento quando l’arco si innesca.

D5

Accensione plasma

Acceso quando il segnale di accensione del plasma sull’alimentatore è
attivo.

D6

Contatto ohmico

Normalmente spento – Acceso quando la torcia è in contatto con la
lamiera. (solo HD3070, MAX200, HT2000, HT2000LHF, HT4400)

I punti di controllo TP1 (terra) e TP2 (+) consentono di misurare la tensione tra elettrodo isolato e pezzo,
divisa per 82.

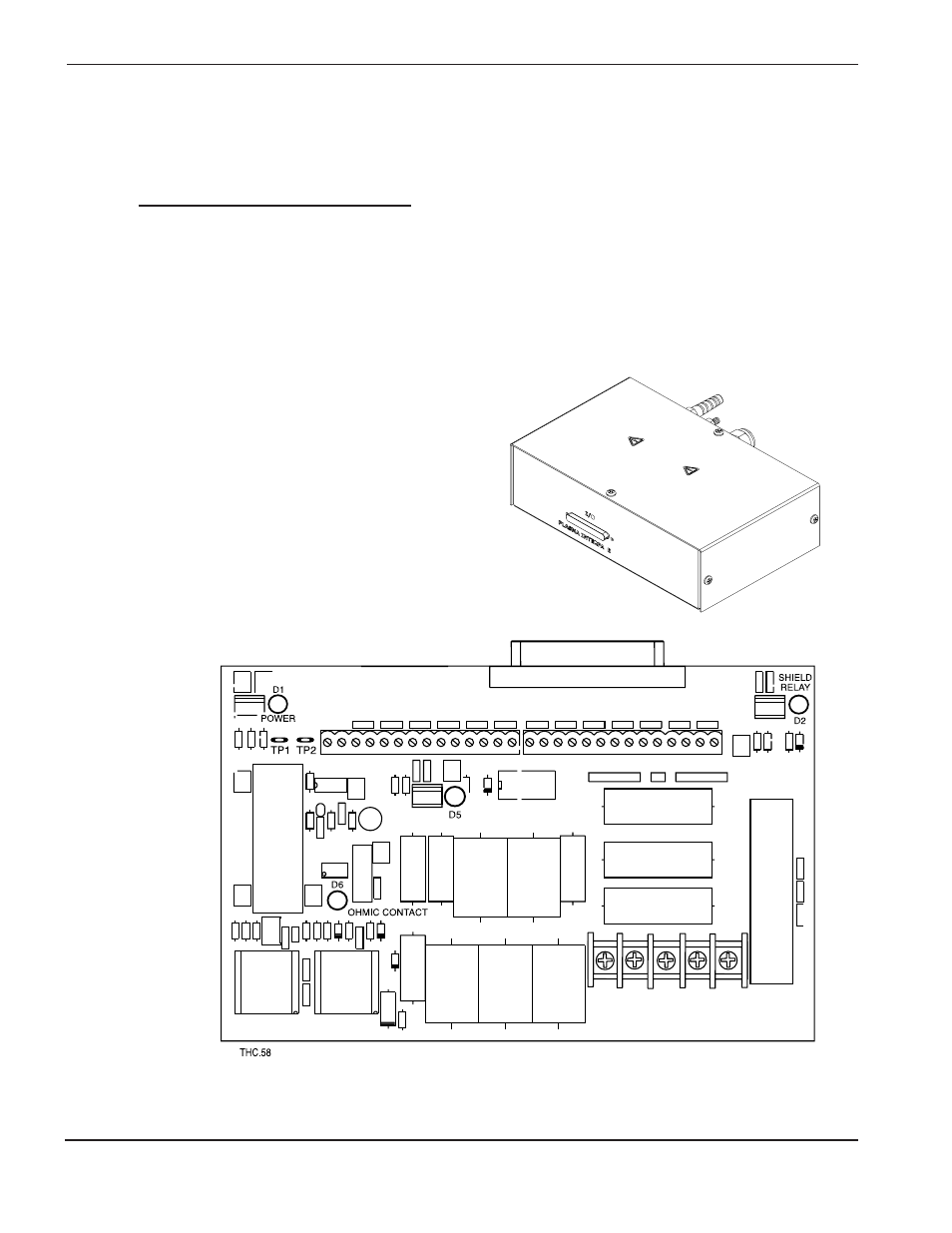

Figure 5-6

Circuit d’interface
