INSTALLAZIONE

7/7/00

Command THC

(

Robotizzato)

Manuale di istruzioni

3-21

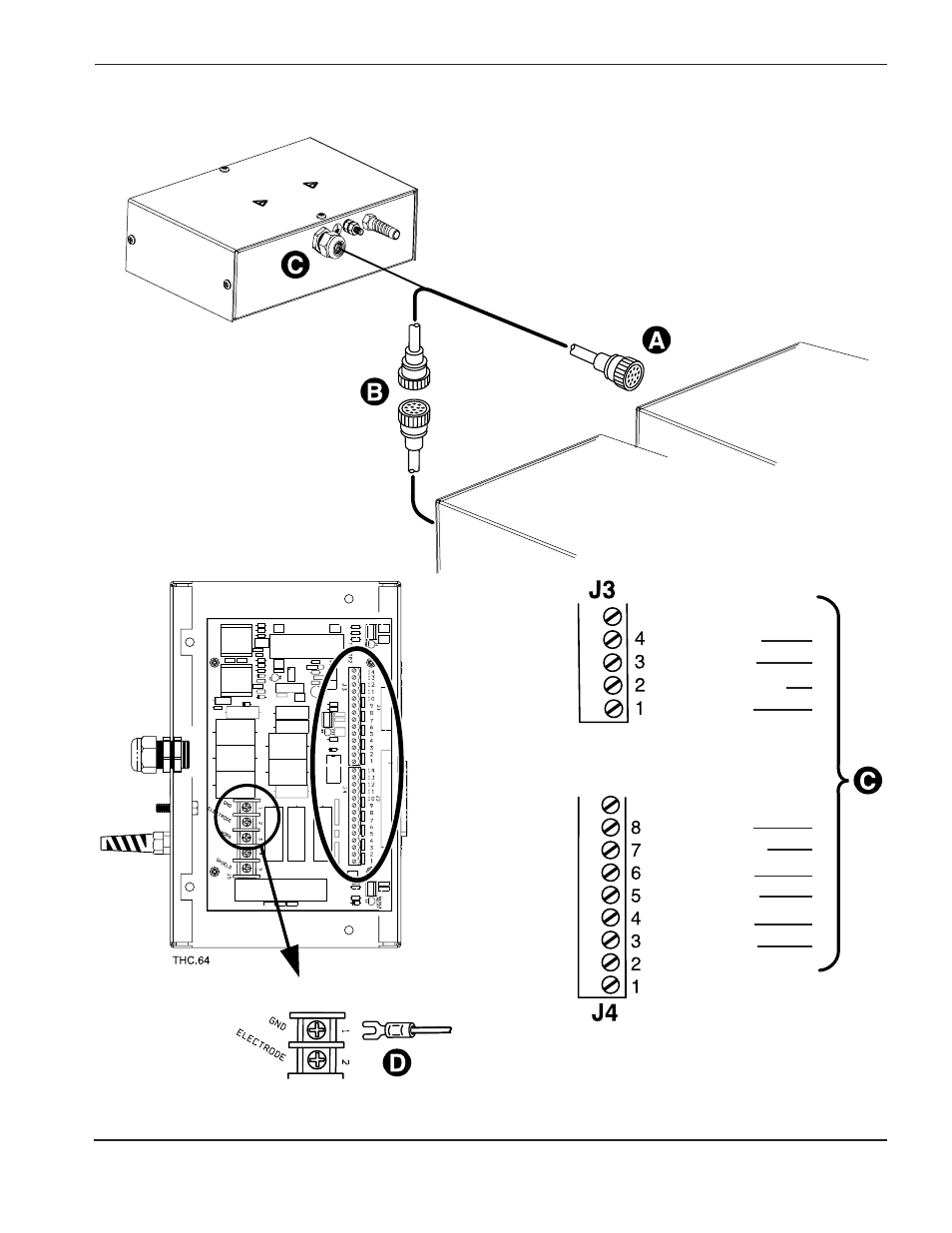

Figura 3-11

Connessioni del cavo di interfaccia dell’alimentatore dell’HD3070

Gruppo di interfaccia plasma

Gruppo di interfaccia
plasma

Alimentatore

CNC

Arco pilota -

Arco pilota +

Ingresso trasferimento -

Ingresso trasferimento +

Sfondamento completo -

Sfondamento completo +

Fermo accensione -

Fermo accensione +

Inizio plasma -

Inizio plasma +

24V -

24V +

Conduttore verde

Conduttore nero

Conduttore arancione

Conduttore nero

Conduttore nero

Conduttore bianco

Conduttore nero

Conduttore rosso

Conduttore nero

Conduttore giallo
