Determinazione del fattore altezza di sfondamento

Fattore di sfondamento tipico

Per la sequenza degli eventi, vedere la figura 4-4.

Il fattore altezza di sfondamento è una percentuale dell’altezza di taglio. Il fattore viene immesso tramite il pannello
portatile del modulo THC ed il sistema calcola l’altezza di sfondamento richiesta. L’altezza di taglio verrà mantenuta
costante finché non sia trascorso completamente il ritardo di accelerazione della macchina, dopodiché il controllo
automatico della tensione controllerà l’altezza della torcia.

Il fattore altezza di sfondamento predefinito è 150%. In genere questo valore non viene modificato.

ESEMPIO:

Altezza di taglio

= 0,100 poll.

Fattore altezza di sfondamento

= 150%

0,100 poll. x 150%= 0,150 poll.*

Altezza di sfondamento

= 0,150 poll.

*Il sistema THC esegue questo calcolo.

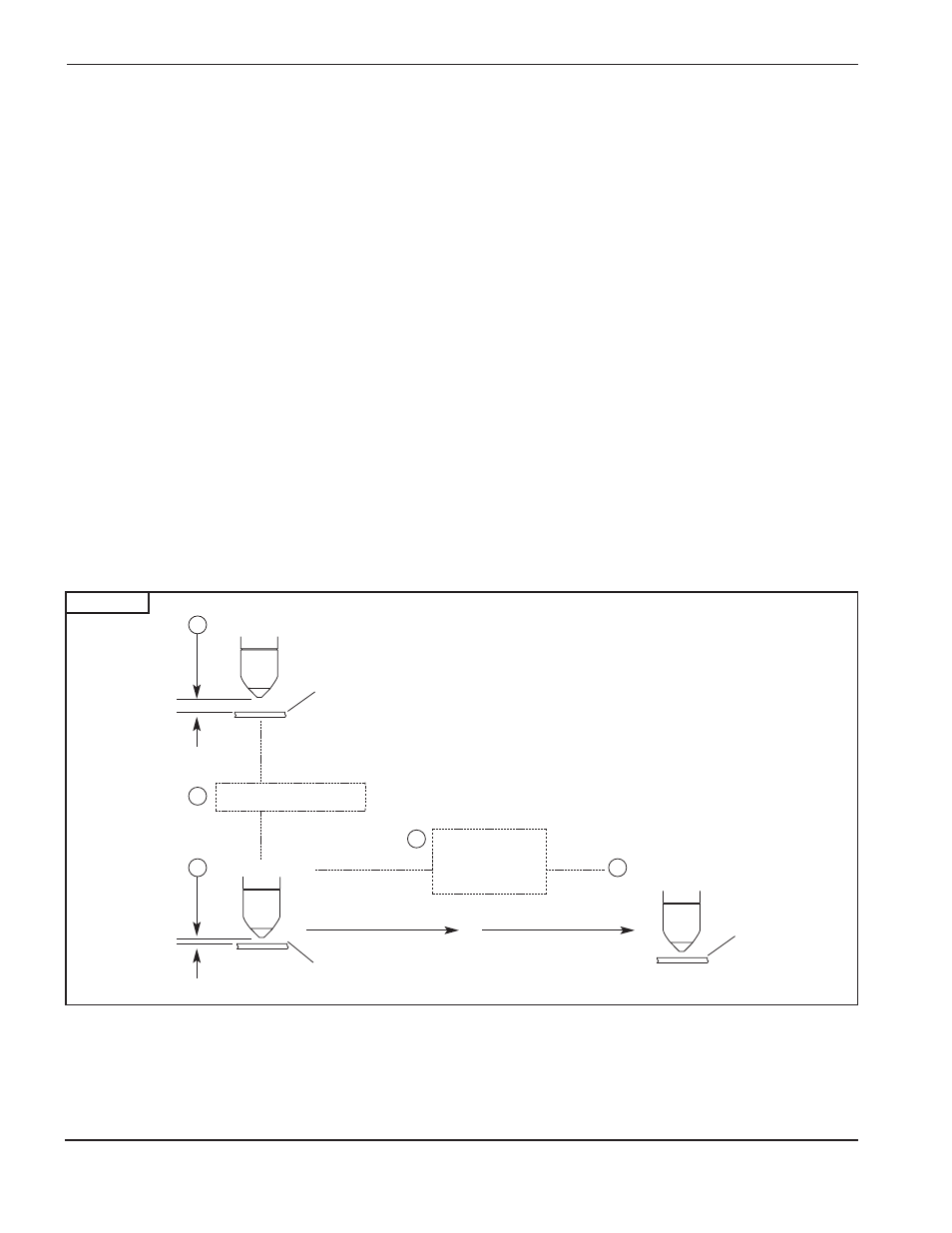

Figura 4-4

Fattore altezza di sfondamento tipico – sequenza degli eventi

EVENTO

1

2

Altezza di sfondamento

Ritardo di sfondamento

3

Altezza di taglio

Piastra

Piastra

5

Controllo automatico
della tensione

Piastra

4

Ritardo

accelerazione

macchina
