INSTALLAZIONE

7/7/00

3-22

Command THC

(

Robotizzato)

Manuale di istruzioni

Conduttori di contatto ohmico

Installare il filo del contatto ohmico nel passacavo del gruppo di interfaccia plasma.

Installare un terminale ad “U” di dimensioni appropriate sull’estremità del filo e collegarlo al terminale J5-5
denominato SHIELD (schermo).

Installare l’altra estremità del conduttore di contatto ohmico alla linguetta IHS sul cappuccio di ritenzione
sulla torcia.

C

B

A

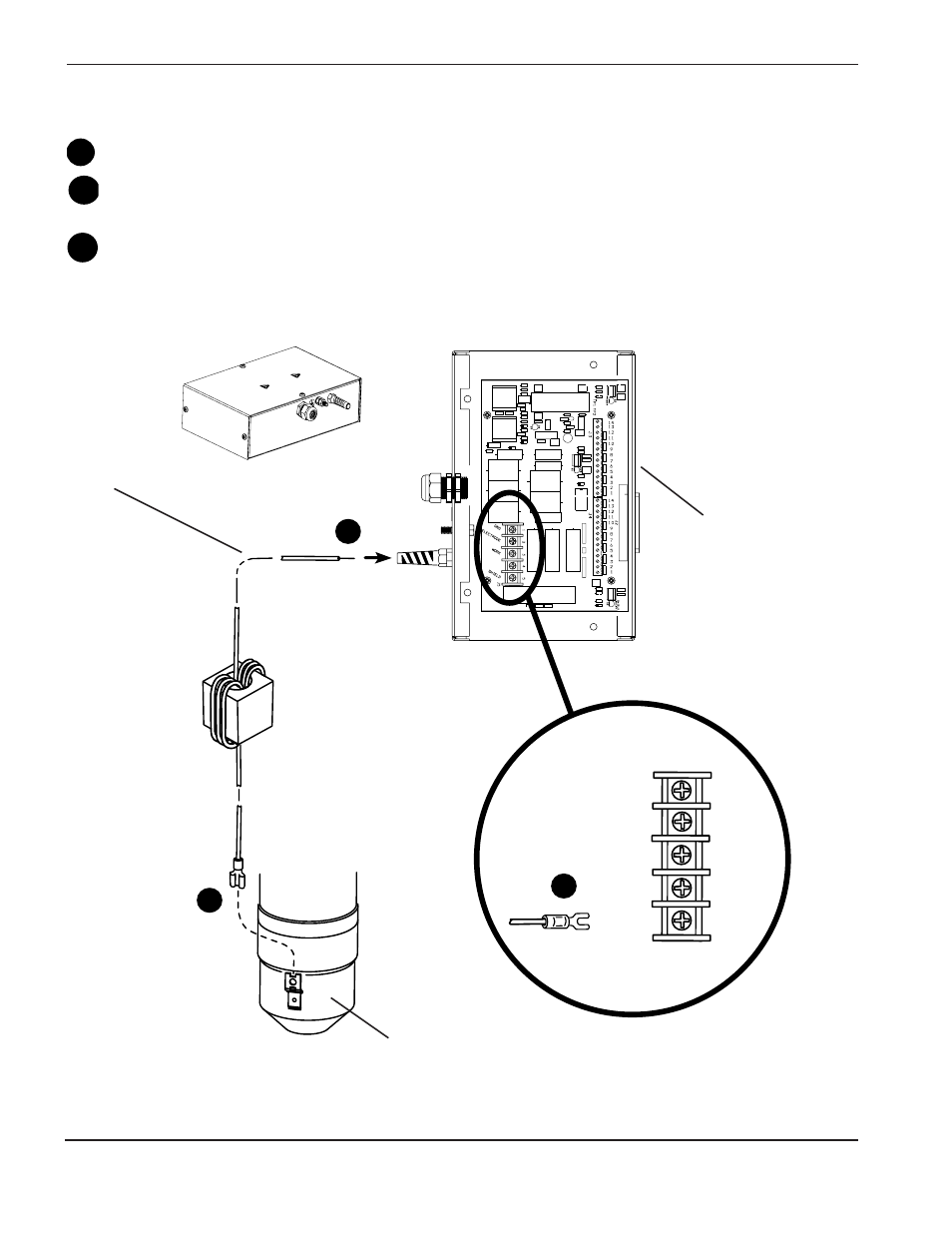

Figura 3-12

Connessione del conduttore di contatto ohmico dell’HD3070

C

A

THC.76

B

SHIELD

2

3

1

4

5

J5

Gruppo di interfaccia
plasma

Cappuccio di ritenzione della torcia con linguetta IHS
PAC184 codice articolo 120543
PAC186 codice articolo 020687

Conduttori di contatto ohmico
