INSTALLAZIONE
7/7/00
3-8 Command THC ( Robotizzato) Manuale di istruzioni
Montare il kit distacco torcia (opzionale)
Vedere figura 3-4.
1. Modellare la staffa in fibra di vetro
ባ
perché sia possibile inserirla nel robot
ቢ
.
2. Montare la staffa in fibra di vetro
ባ
sul robot
ቢ
.
3. Montare il dispositivo di distacco rapido
ቤ
sulla staffa in fibra di vetro
ባ
e fissarlo con le viti
ብ
.
4. Fissare la staffa in alluminio
ቦ
sull’unità di sollevamento
ቨ
con le viti a testa esagonale
ቧ
.
5. Unire l’unità di sollevamento
ቨ
al dispositivo di distacco rapido
ቤ
per mezzo del collare
ቩ
.

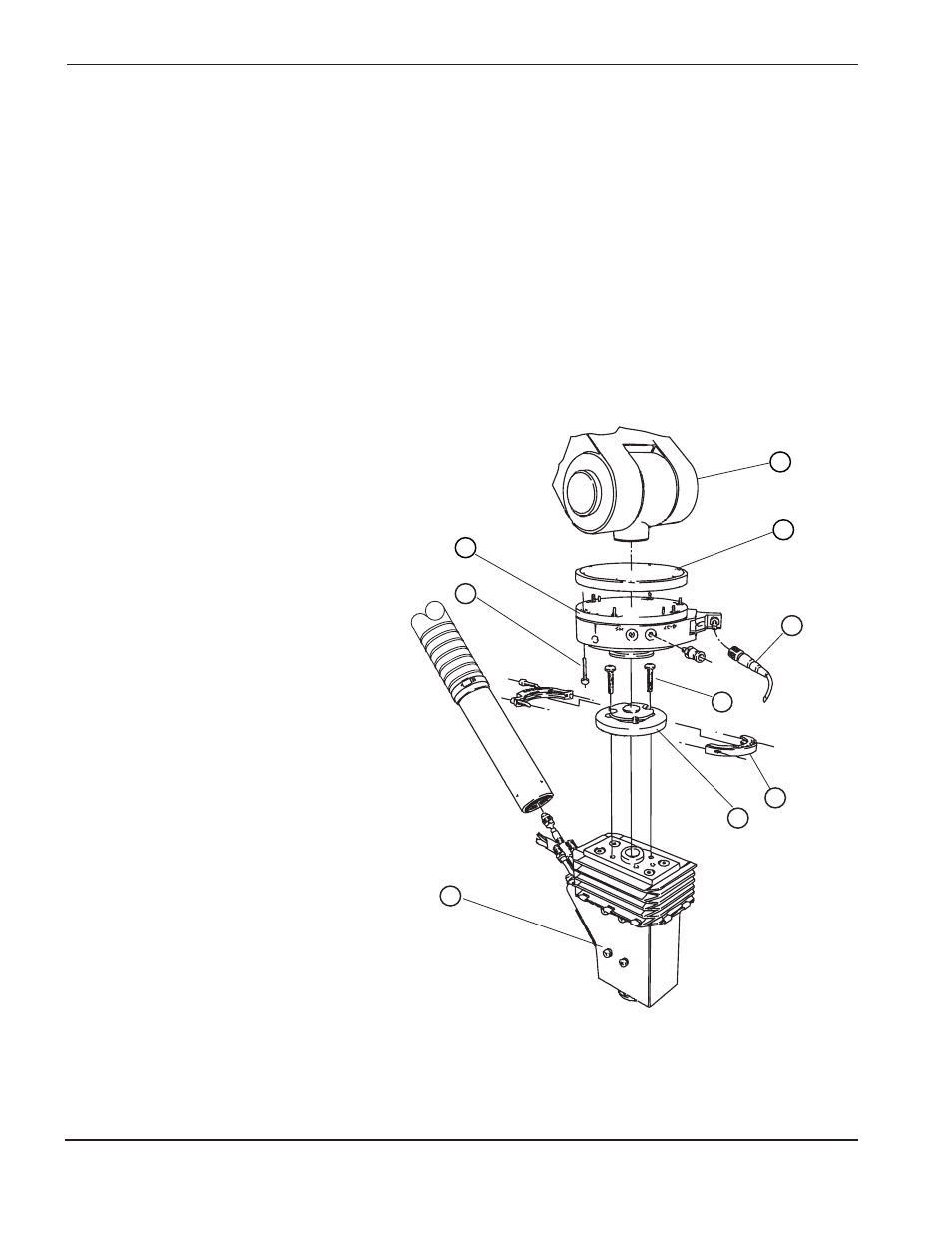

Figura 3-4 Dettagli di montaggio del kit distacco torcia per unità di sollevamento robotizzato (1 di 2)
LEGENDA
ቢ
Robot tipico
ባ
Staffa in fibra di vetro
ቤ
Dispositivo di sicurezza contro il
distacco torcia
ብ
Viti, 6
ቦ
Staffa in alluminio
ቧ
Viti, 2
ቨ
Gruppo sollevamento per robot
ቩ
Collare
ቪ
Cavo per la connessione al CNC
ቫ
Filtro/regolatore
ቭ
Viti a testa esagonale,
2 4 x 40 mm fornite dal cliente
ቮ
Tubo
THC.07
7
5
6
2
1
3
4
9
8
