INSTALLAZIONE

6

Command THC

(

Robotizzato)

Manuale di istruzioni

3-7

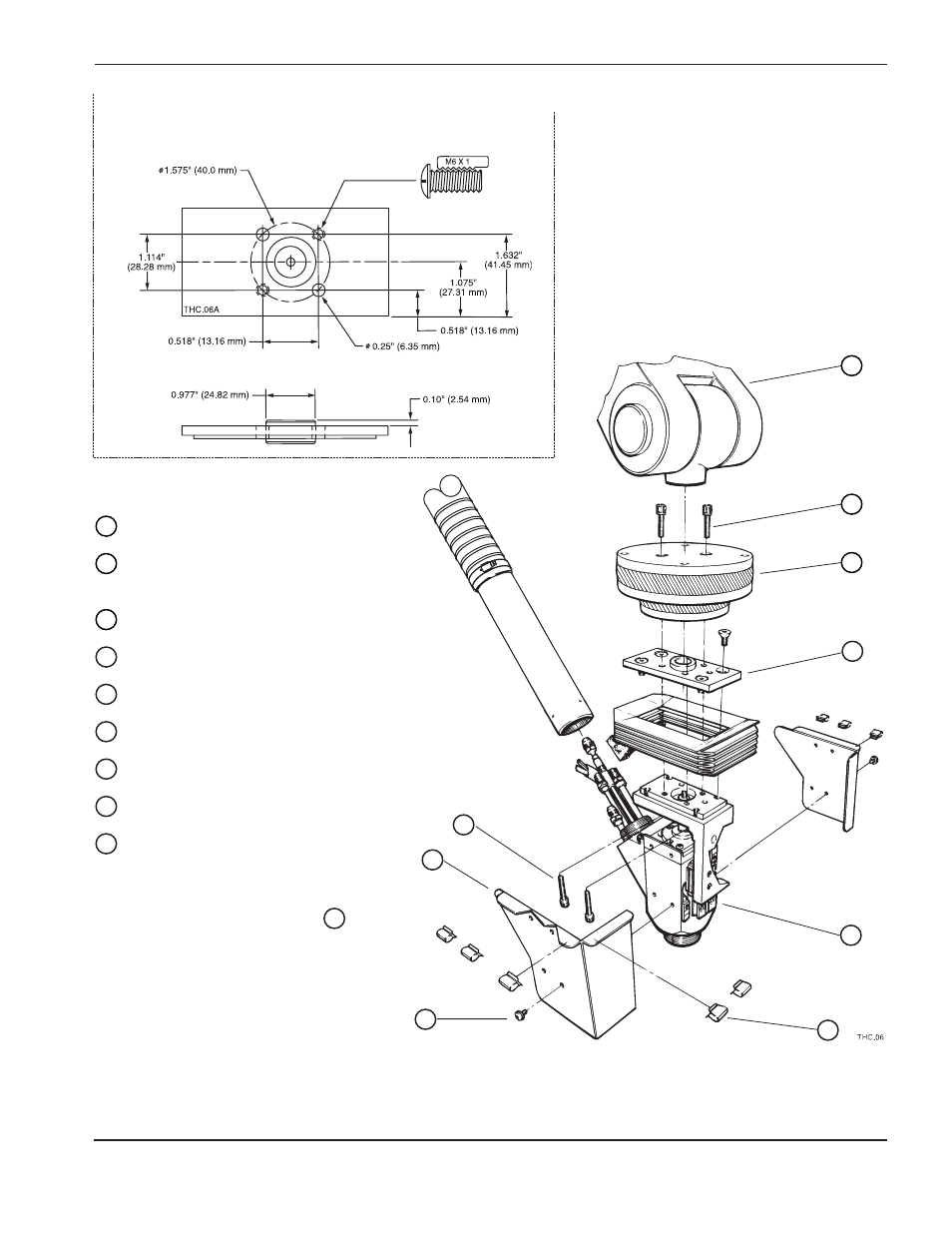

Figura 3-3

Dettagli di montaggio del gruppo sollevamento per robot

Configurazione della piastra di montaggio

e dimensione dei fori

LEGENDA

Robot tipico

Dispositivo di sicurezza contro il
distacco torcia (fornito dal cliente)

Viti con testa esagonale, 2 *

Piastra di montaggio

Gruppo sollevamento

Coperchi, 2

Fermagli, 8

Viti, 8

Viti a testa esagonale, 2 *

* L’unità di sollevamento può essere montata
sia sopra la piastra di montaggio

sia

sotto.

4

9

8

7

6

5

4

3

2

1

2

4

5

8

6

9

7

3

1

2 posizioni per il montaggio
nella parte superiore.

2 posizioni per il montaggio nella
parte inferiore.
