CARATTERISTICHE TECNICHE
6
2-6 Command THC ( Robotizzato) Manuale di istruzioni
Gruppo sollevamento per robot
Elettriche
Motore ...............................................................................+ 5 VCC, bifase (1 A per fase)
Interruttori di fine corsa .....................................................+ 24 VCC
Funzioni di controllo dell’unità di sollevamento
Motore ...............................................................................A passo
Comando motore ..............................................................A passo, tensione costante interrotta
Interruttori di limitazione dell’unità d sollevamento............Interruttore limite superiore e inferiore
Velocità massima dell’asse Z ............................................2540 mm al minuto
Corsa massima dell’asse Z ...............................................25 mm
Altezza..............................................................................Figura 2-4
Peso (include unità di sollevamento,
sgancio rapido, torcia e consumabili)...........................2,85 kg

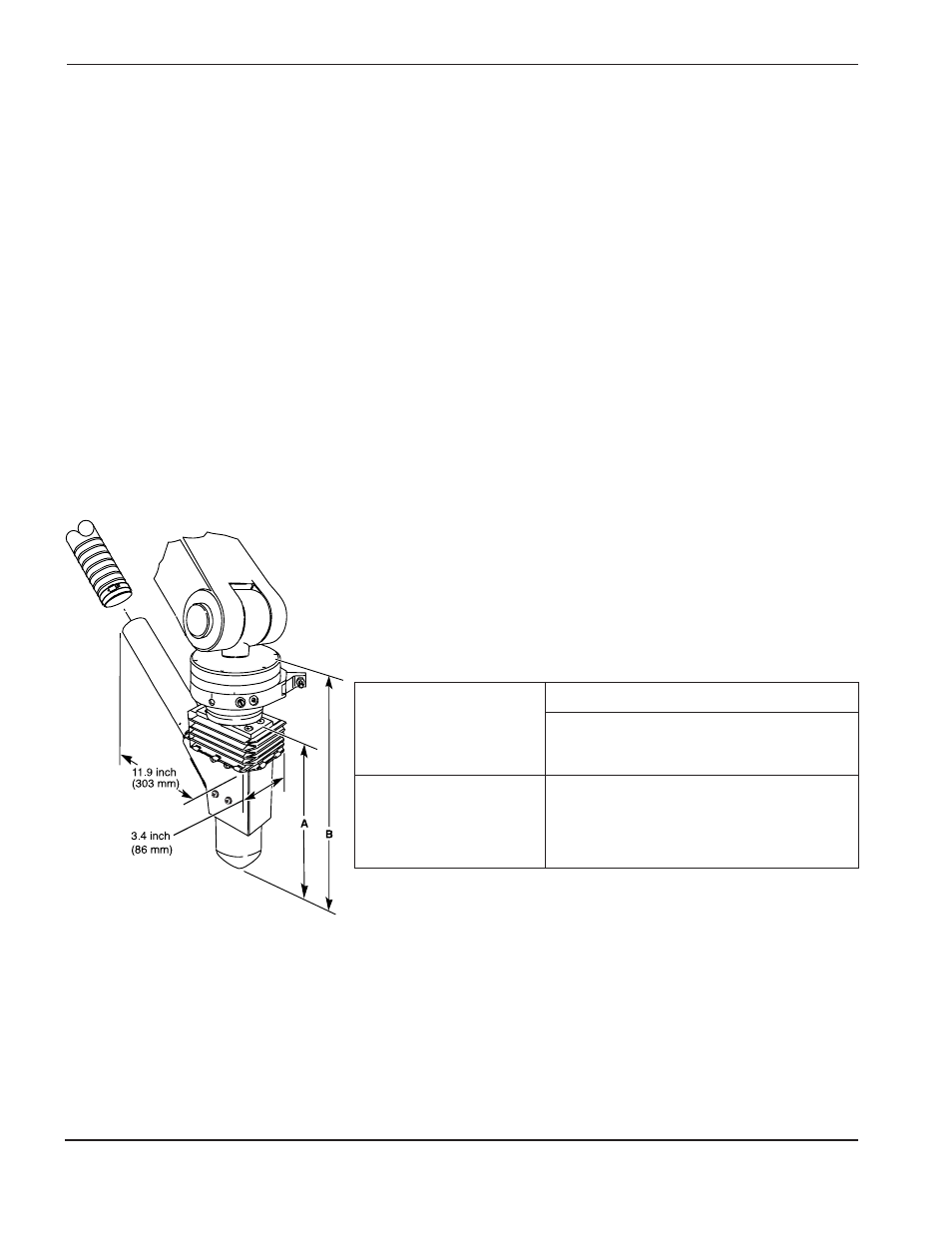

Figura 2-4 Gruppo sollevamento per robot
THC.19
Posizione
Posizione
Risalita intermedia Distensione
completa (Apprendimento) completa
A. Senza opzione 264 mm 276 mm 289 mm
di distacco
B. Con opzione 321 mm 334 mm 346 mm
di distacco
