INSTALLAZIONE

7/7/00

3-12

Command THC

(

Robotizzato)

Manuale di istruzioni

Cavo di interfaccia macchina

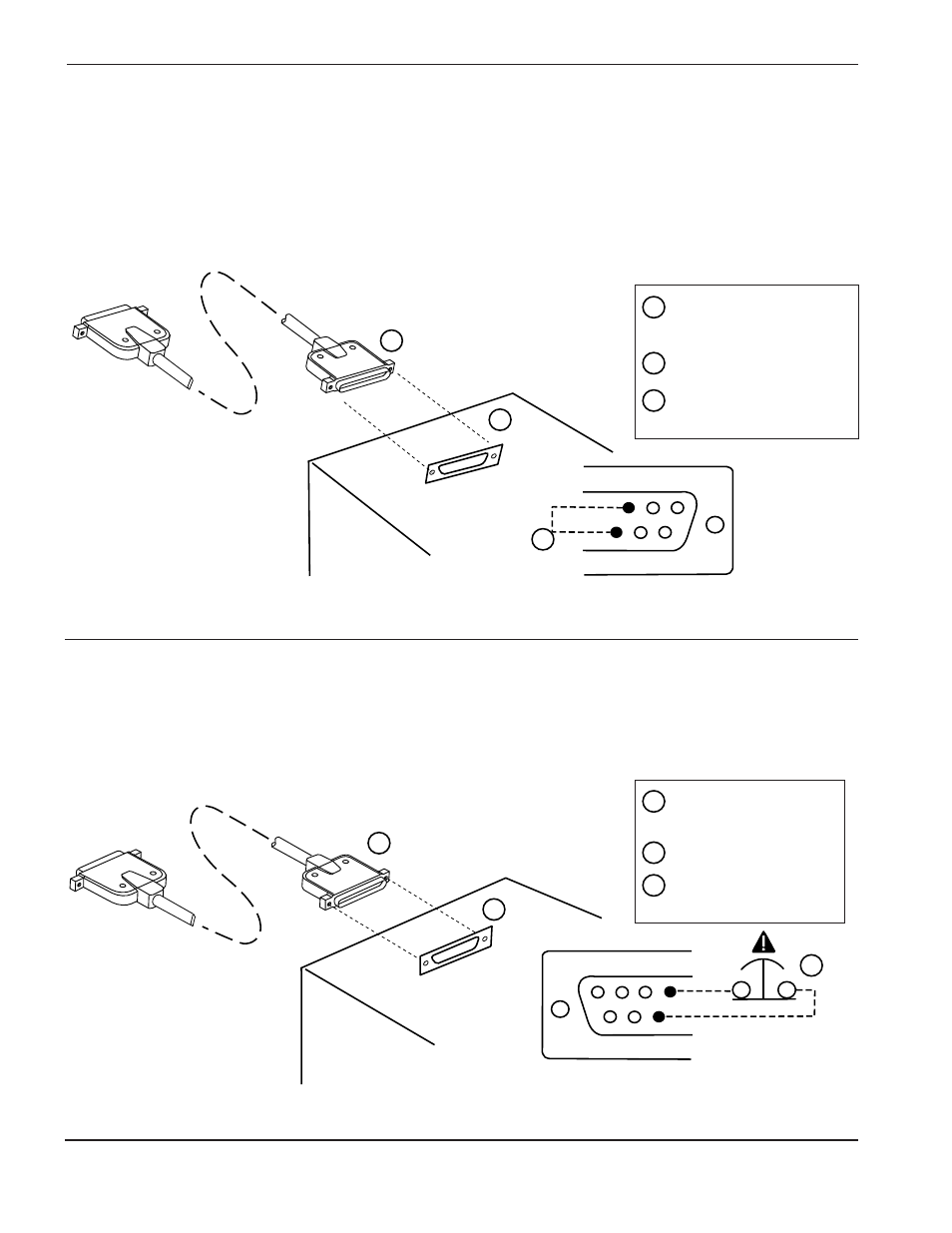

1. Segnale di cavo installato – Vedere Figura 3-6.

Il cavo di interfaccia macchina fornisce un segnale per verificare che il cavo sia installato correttamente. Deve
essere assicurata la continuità attraverso i piedini 3 e 22 in modo che il segnale non sia interrotto.

Installare un ponticello nel CNC per assicurare la continuità tra i piedini 3 e 22 quando il cavo di interfaccia
macchina è installato sulla presa del CNC.

2

1

2

3

20

21

22

1

3

THC.86

Figura 3-6

Segnale di cavo CNC installato

Cavo di interfaccia
macchina

Presa CNC

Ponticello,
Fornito dal cliente

3

2

1

2. Segnale di arresto di emergenza – Vedere Figura 3-7.

Il cavo di interfaccia macchina fornisce un segnale per l’arresto di emergenza. La continuità deve essere
assicurata attraverso i piedini 16 e 35 in modo che il segnale non sia interrotto.

Installare un interruttore normalmente chiuso nel CNC per assicurare la continuità tra i piedini 16 e 35 quando
il cavo di interfaccia macchina è installato nella presa del CNC.

16

17

18

35

36

37

19

3

2

1

THC.85

Figura 3-7

Segnale di arresto di emergenza CNC

Cavo di interfaccia
macchina

Presa CNC

Interruttore di arresto,
Fornito dal cliente

3

2

1
