INSTALLAZIONE

7/7/00

Command THC

(

Robotizzato)

Manuale di istruzioni

3-13

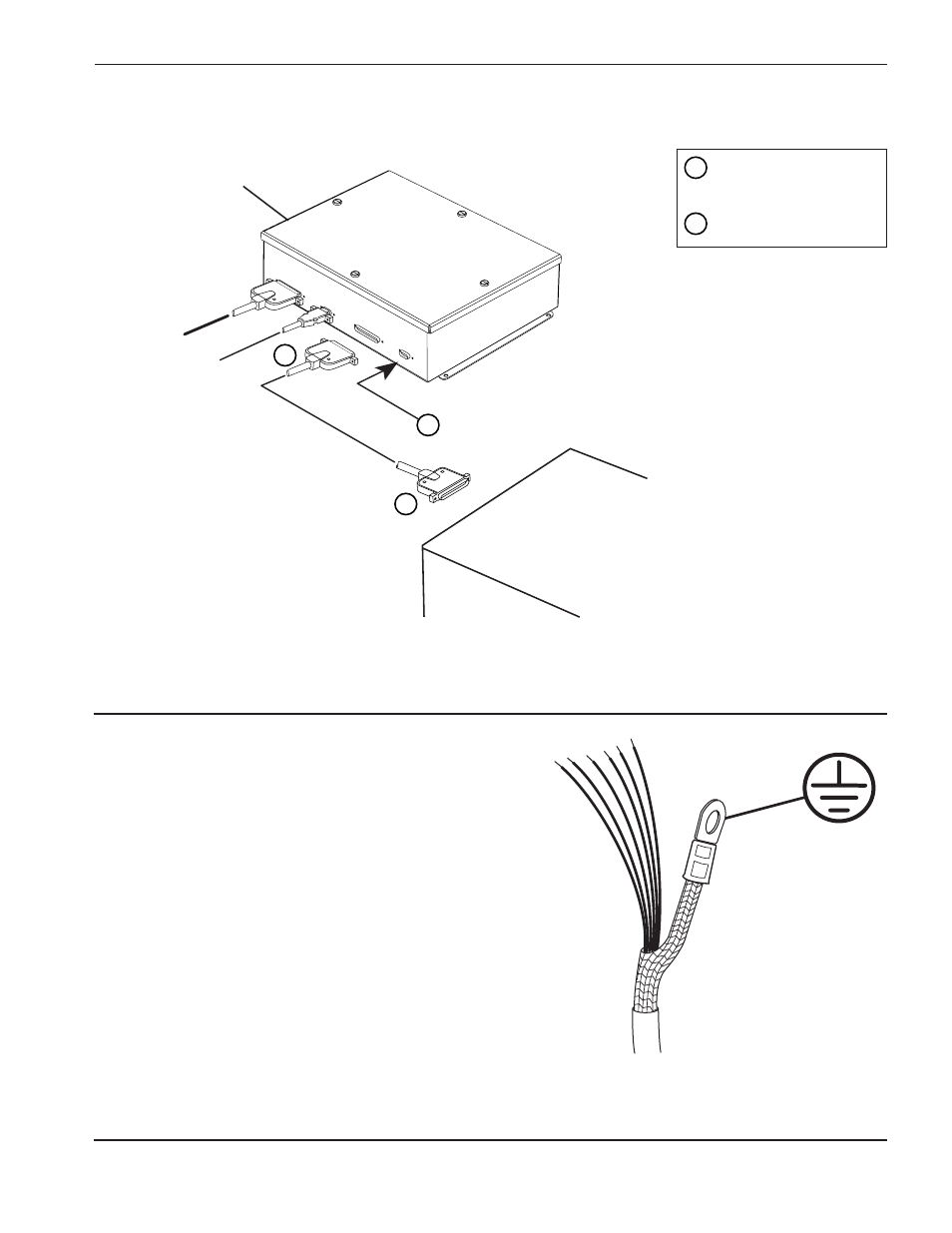

3. Installare il cavo di interfaccia macchina come illustrato in Figura 3-8.

Figura 3-8

Cavo di interfaccia macchina

Cavo di interfaccia
macchina

Non utilizzato

2

1

Figura 3-9

Messa a terra del cavo di

interfaccia macchina.

2

1

THC.87

1

Modulo di
controllo THC

CNC

4. Se l’installazione richiede la rimozione di un

connettore, tutti i conduttori – compreso quello di
schermo – devono essere opportunamente isolati
alle estremità, per evitare che si verifichino dei
problemi sul sistema. Vedere Fig. 3-9.
