MANUALE D'USO POMPA DURCO MARK 3 ISO ITALIANO 26999938 06-12
Pagina 45 di 52 flowserve.com

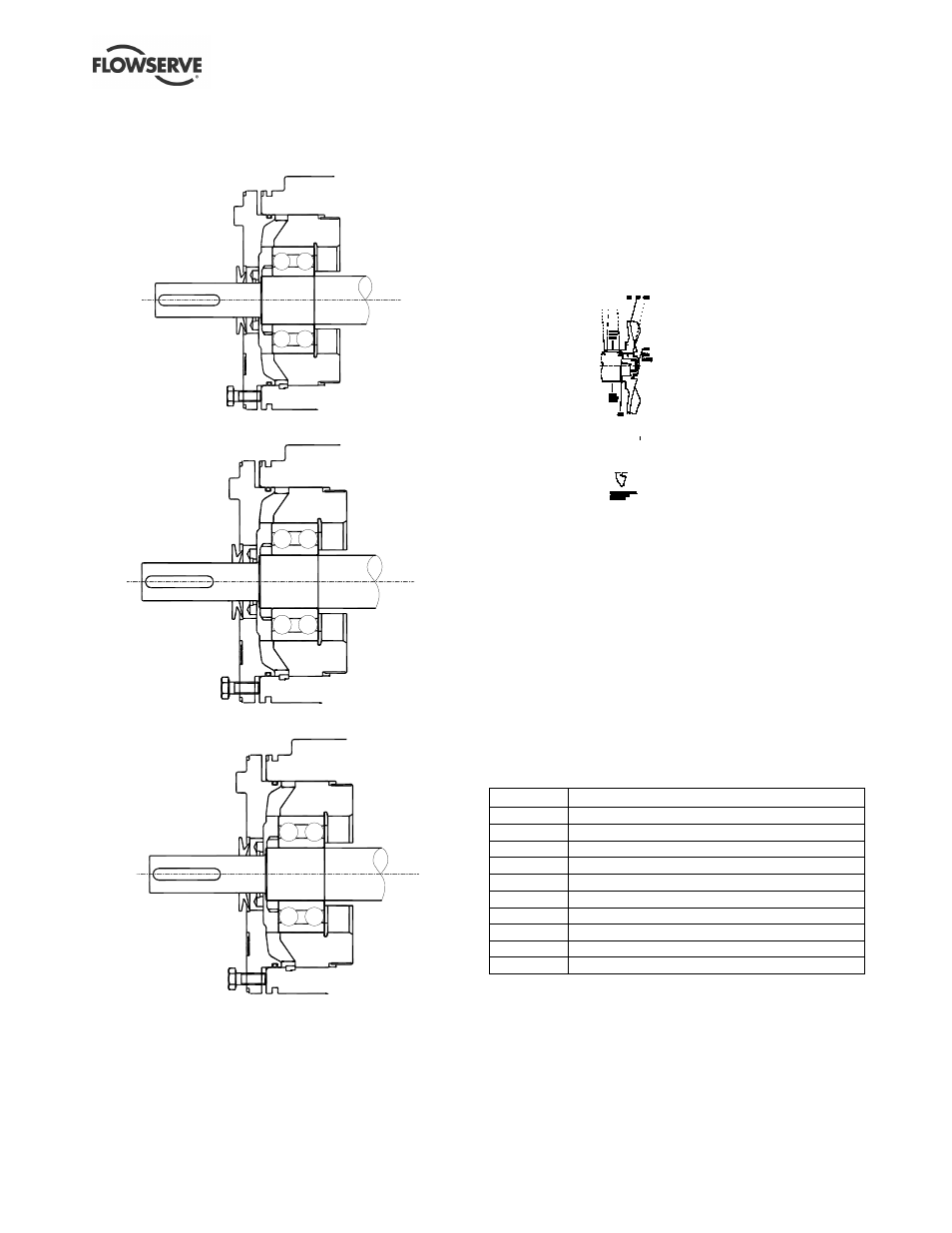

8.3 Dettagli addizionali
8.3.1 Dettagli della tenuta del supporto cuscinetti
Supporto 1 e 2
Supporto 3 e 4
Tenute meccaniche e a labirinto proprietarie per il
supporto 1-4 (laddove installate)
8.3.2 Opzione girante aperta (OP) con
trascinamento mediante chiavetta
Design con trascinamento a mezzo chiavetta per
acciaio inssodabile 304/316 e superiore; fissare la
vite con sigillante a base PTFE (Loctite 577)
Articolo Descrizione
2100 Albero
2200 Girante
2400 Camicia (se installata)
2912.1 Dado bloccaggio girante
2912.2 Dado bloccaggio girante
4590.4 Guarnizione
4610.4 O-ring (se è installata la camicia)
4610.5 O-ring
6570.6 Vite
6700.2 Chiavetta
Albero integrale
mostrato sotto la
linea di mezzeria
Albero
incamiciato
mostrato
sopra la linea
di mezzeria
2912.1
Include la
serpentina
elicoidale [6589]
