MANUALE D'USO POMPA DURCO MARK 3 ISO ITALIANO 26999938 06-12
Pagina 31 di 52 flowserve.com
d) Utilizzare l'indicatore più vicino alla parte centrale
superiore del supporto cuscinetti come punto di
riferimento per iniziare la regolazione.
e) Dopo aver ottenuto il gioco appropriato, indicato
nella tabella sopra, avvitare uniformemente le viti di
registro [6570.1] per bloccare la girante [2200] e il
complesso albero [2100]. Serrando le viti [6570.1],
la girante si avvicina di 0.05 mm (0.002 in.) alla
cassastoppa a causa del gioco interno delle
filettature del portacuscinetto. Tenere in
considerazione questo aspetto durante la
registrazione del gioco della girante.
f) Se è montata una tenuta a cartuccia [4200], a
questo punto dovrebbe essere risistemata.
g) Controllare che l'albero giri liberamente.
h) Assicurarsi che la luce fra le estremità degli alberi
(DBSE) sia corretta. Aggiustare e riallineare se
necessario.

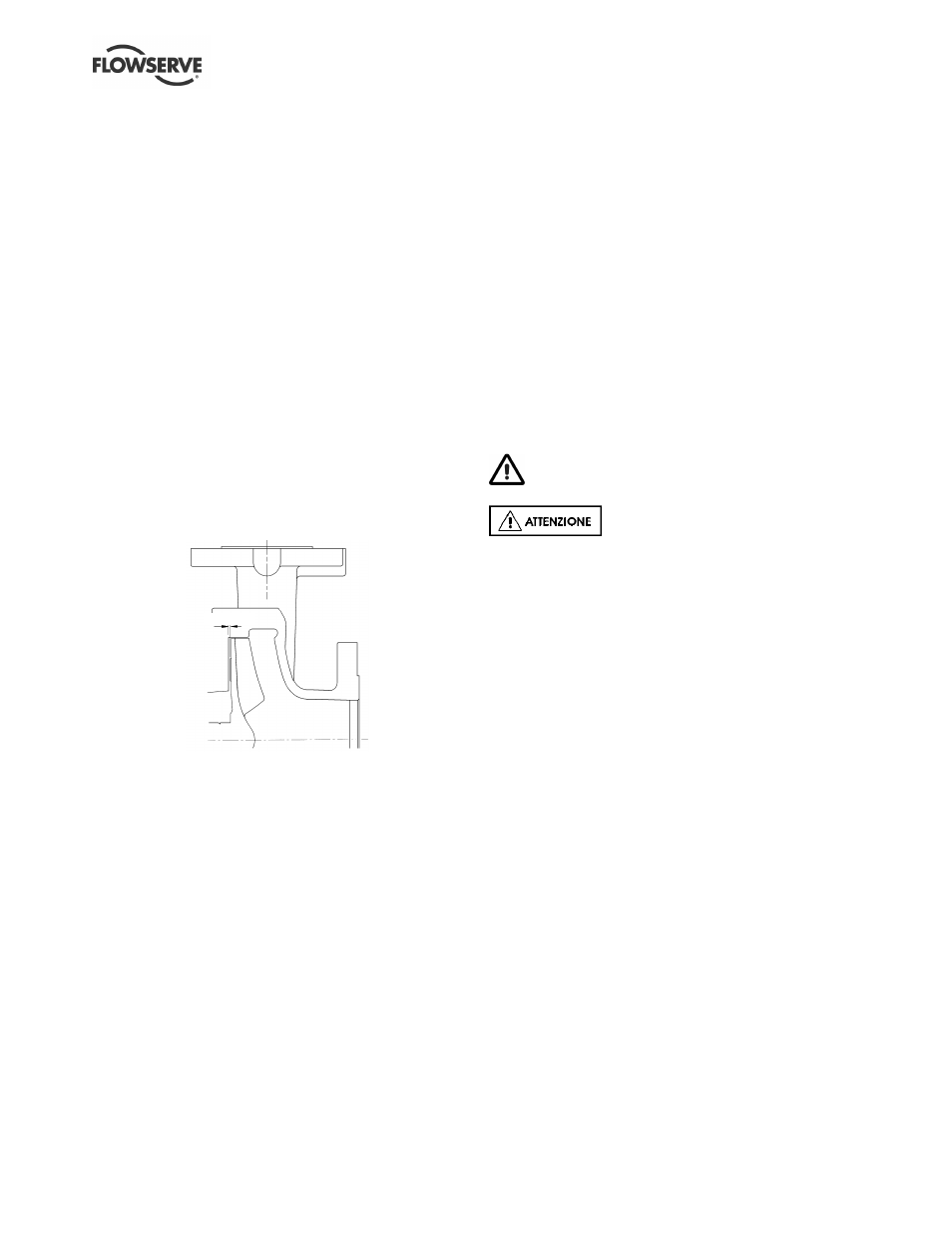

6.7.3 Regolazione del gioco posteriore della
girante arretrata
a) Le giranti arretrate vengono registrate contro la
cassastoppa per consentire la registrazione senza
corpo.
b) Girare in senso antiorario il portacuscinetto [3240]
fino a quando la girante [2200] entra a contatto con
la cassastoppa [1220]. Ruotando
contemporaneamente l'albero [2100] si stabilisce in
modo preciso quando si ottiene uno sfregamento
rilevabile. Questa è la registrazione del gioco a
zero.
c) Utilizzando come riferimento gli indicatori incisi sul
portacuscinetto e facendo ruotare il portacuscinetto
[3240] di un indicatore, si sposta la girante [2200] in
direzione assiale di 0.1 mm (0.004 in.).
Esempio: per la registrazione del gioco di 1.5 mm
(0.059 in.) spostare in senso orario di quindici
indicatori il portacuscinetto.
d) Utilizzare l'indicatore più vicino alla parte centrale
superiore del supporto cuscinetti come punto di
riferimento per iniziare la regolazione.
e) Dopo aver ottenuto il gioco appropriato di 1.5 mm
(0.059 in.) a 2 mm (0.079 in.) avvitare
uniformemente le viti di registro [6570.1/2] per
bloccare la girante [2200] e il complessivo albero
[2100]. Serrando le viti, la girante si avvicina di 0.05
mm (0.002 in.) alla cassastoppa a causa
dell'allentamento interno nelle filettature del
portacuscinetto. Tenere in considerazione questo
aspetto durante la registrazione del gioco della
girante. Se possibile, controllare i risultati con un
calibro a spessori.
f) Se è montata una tenuta a cartuccia [4200], a
questo punto dovrebbe essere risistemata.
g) Controllare che l'albero giri liberamente.
h) Assicurarsi che la luce fra le estremità degli alberi
(DBSE) sia corretta. Aggiustare e riallineare se
necessario.
6.8 Smontaggio
Prima di smontare la pompa, consultare la
sezione Sicurezza.
Prima di smontare la pompa per la
revisione, assicurarsi che siano disponibili parti di
ricambio originali di Flowserve.
Osservare i disegni in sezione per i numeri della parte e
l'identificazione. Consultare la sezione 8, Elenco delle
parti e disegni.
6.8.1 Smontaggio del supporto cuscinetti
Per rimuovere, procedere come segue:
a) Se previste scollegare tutte le tubazioni ausiliarie.
b) Rimuovere la protezione del giunto e scollegare il
giunto.
c) Se i cuscinetti sono lubrificati ad olio, scaricare l'olio
rimuovendo il tappo di scarico.
d) Rilevare e annotare il gioco fra il portacuscinetto
[3240] e il supporto cuscinetti [3200] in modo che
questa registrazione possa essere usata durante
l’assemblaggio.
e) Piazzare l'imbragatura di sollevamento attraverso la
finestra dell'adattatore del supporto.
f) Rimuovere i dadi del corpo [6582.1] e il piedino di
appoggio [3134] dalle viti del basamento.
g) Rimuovere l'assieme del supporto dal corpo pompa
[1100].
h) I due fori filettati nella flangia dell'adattatore
possono essere usati per le viti di scollaggio.
i) Rimuovere la guarnizione del corpo pompa [4590.1]
e scartarla. Una nuova guarnizione è necessaria
per il rimontaggio.
j) Pulire le superfici di accoppiamento.
1.5 a 2 mm
