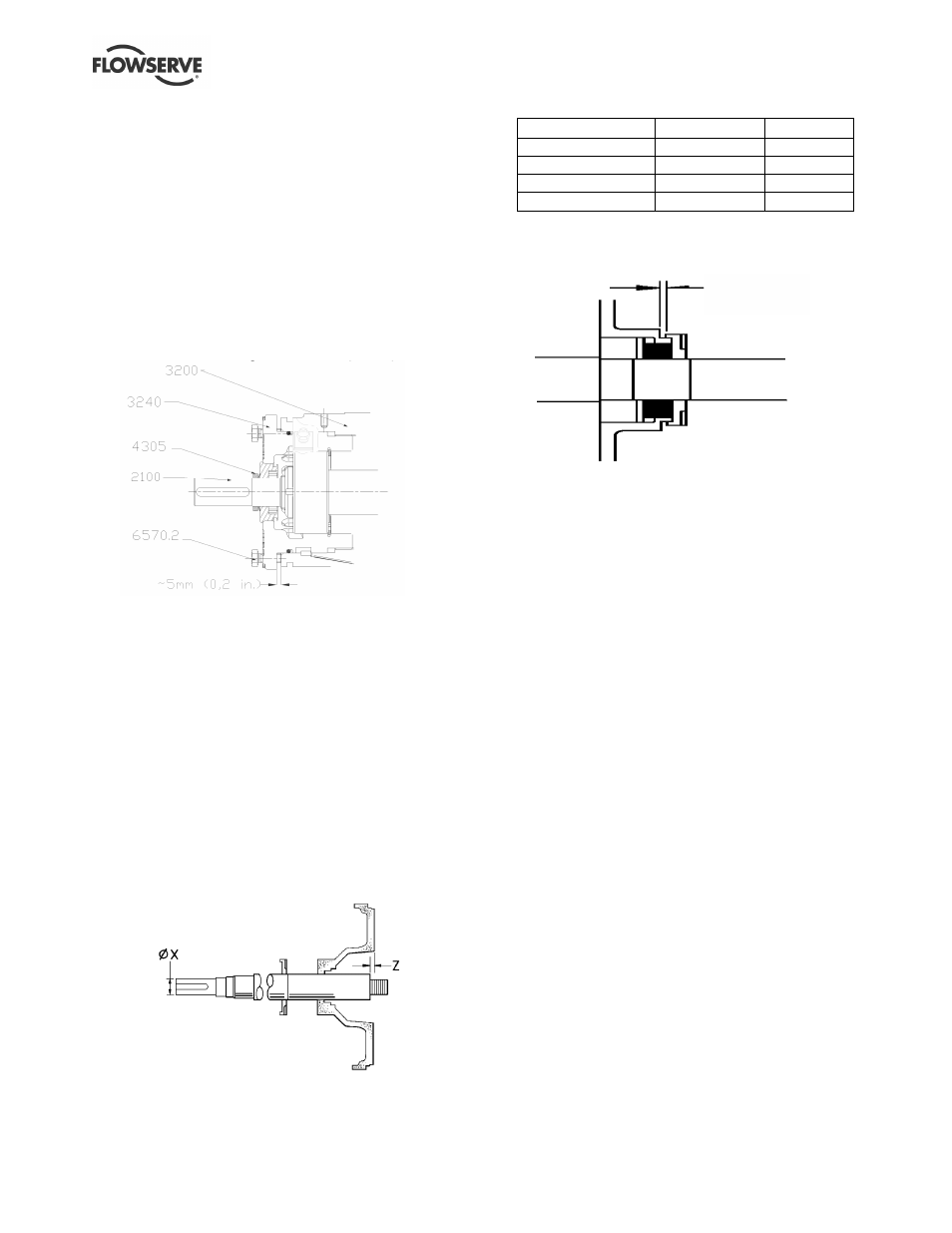

k) Per le pompe lubrificate a grasso, riempire di ¾ con
grasso appropriato le piste del cuscinetto.
l) Far scorrere il portacuscinetto [3240] entro il
complesso albero/supporto e inserire l'anello
elastico di sicurezza interno [6544] nella
scanalatura del portacuscinetto o avvitare l'anello di
bloccaggio del cuscinetto.
m) Controllare che l'albero [2100] giri liberamente.
n) Posizionare il labirinto [4330] nel supporto [3200],
assicurandosi che il foro di drenaggio sia rivolto
verso il cuscinetto e che sia nella posizione delle
ore 6.
o) Installare l'assieme albero entro il supporto [3200]
fino ad ottenere un gioco di 5 mm (0.2 in.) circa.
p) Montare le viti del portacuscinetto [6570.1], ma non
serrare.
q) Forzare il V-ring lato comando [4305] e il deflettore
lato pompa [2540] sull'albero [2100], se previsti.
Questi dovrebbero essere posizionati a leggero
contatto con il portacuscinetto [3240].
r) Il deflettore lato pompa [2540] (questo particolare è
integrale in alcune tenute a labirinto) dovrebbe
essere fissato nella sua posizione finale soltanto
dopo l'aggiustaggio della posizione assiale
dell'albero.
s) Montare provvisoriamente la cassastoppa [1220] al
lato motore. La cassastoppa, (dimensioni superiori
a 125) è fissata da prigionieri [6580] e dai rispettivi
dadi. A questo punto l'albero [2100] può essere
posizionato rispetto alla faccia della cassastoppa,
ruotando il portacuscinetto, come mostrato sotto:
Supporto cuscinetti Dia. X mm (in.) Z mm (in.)
Supporto 1 24 (0.945) 9 (0.354)
Supporto 2 32 (1.260) 17 (0.669)
Supporto 3 42 (1.654) 9 (0.354)
Supporto 4 48 (1.890) 22 (0.866)
t) A questo punto, il deflettore lato pompa [2540] può
essere spostato verso il supporto cuscinetti [3200] e
fissato con il suo gioco.
0.5 to 2 mm
(0.02 to 0.08 in.)
6.10.2 Montaggio della cassastoppa con tenuta
meccanica
a) È richiesta un'accurata pulizia. Le facce di tenuta e
la superficie dell'albero [2100] o della camicia [2400]
devono essere esenti da graffiature o altri danni.
b) Per gli schemi di montaggio delle tenute, consultare
la sezione 6.11, Sistemi di tenuta.
c) Forzare con cura il seggio stazionario nella
cassastoppa [1220] o nella cassastoppa con tenuta
meccanica [4213], assicurandosi che il seggio non
sia deformato. Quando è previsto un perno anti-
rotazione assicurarsi che sia correttamente
impegnato nella scanalatura.
d) Montare sull'albero [2100] le cassastoppa separate.
e) Fare riferimento alle istruzioni del costruttore per
posizionare gli elementi rotanti della tenuta
meccanica. Serrare le viti di comando nel collare di
trascinamento della tenuta. Per una corretta
compressione, la maggior parte delle tenute a
cartuccia dovrebbe essere posizionata dopo il
completo montaggio della pompa.
f) Posizionare la cassastoppa [1220] nel supporto
cuscinetto [3200] e serrare gli elementi di fissaggio.
6.10.3 Montaggio della cassastoppa con tenuta a
baderne
a) Installare la tenuta a baderne [4130] nella
cassastoppa prima dell'adattamento sull'albero
[2100]; consultare 6.11.6.
b) Sfalsare di 90° l'una d'all'altra le giunture de gli anelli
a baderna.
c) L’anello lanterna [4134], se necessario, va
posizionato al centro della baderna.
0.5 a 2 mm
(0.02 a 0.08 in.)
