MANUALE D'USO POMPA DURCO MARK 3 ISO ITALIANO 26999938 06-12
Pagina 16 di 52 flowserve.com
4.6.2 Tubazione di aspirazione
4.6.2.1 Tubazione di aspirazione della versione
con corpo non autoadescante
a) Il tubo di aspirazione dovrebbe essere di una o due
diametri più largo del diametro nominale della
bocca di aspirazione della bocca di entrata della
pompa ed eventuali gomiti dovrebbero avere un
raggio di curvatura il più grande possibile.
b) Nel caso di installazione non sotto battente, la
tubazione dovrebbe essere inclinata verso
l’aspirazione della pompa e incorporare una
riduzione eccentrica al fine di evitare sacche d'aria.
c) Se la pompa è sotto battente, la tubazione di
aspirazione deve essere pendente verso la pompa.
d) Il tubo immediatamente prossimo alla pompa deve
essere dello stesso diametro del tubo di aspirazione
della pompa. Il tubo di aspirazione deve avere un
tratto diritto pari ad almeno due diametri nel tratto
tra l’ultima curva e la flangia di aspirazione.
Quando il margine NPSH non è elevato, per il trato
dritto si consigliano 5 - 10 diametri di tubo.
(Consultare la sezione 10.3, Riferimento 1). I filtri in
aspirazione, quando usati, dovrebbero avere
un'area netta di almeno tre volte l'area del tubo.
e) Valvole di isolamento e di non ritorno possono
consentire una più facile manutenzione.
f) Non strozzare mai la pompa sul lato di aspirazione
e non porre mai una valvola direttamente sulla
bocca di aspirazione della pompa.
4.6.2.2 Tubazioni di aspirazione della versione
con corpo autoadescante
a) Il tubo di aspirazione deve essere il più corto
possibile, a tenuta d'aria e con il volume più basso
possibile compatibilmente con la portata richiesta,
questo favorirà un rapido adescamento. Laddove
il volume del tubo di aspirazione è elevato,
occorrerà una valvola di aspirazione a palloncino o
una valvola a cerniera.
b) Il tubo di aspirazione della pompa non deve essere
più largo del bocca di entrata della pompa oppure
deve avere una dimensione tale da consentire una
velocità d'aspirazione compresa nella gamma di 3 -
5 m/s (10 - 16 ft/sec). La tubazione deve essere
inclinata verso la flangia di aspirazione del corpo
della pompa.
c) Considerare che l’NPSH disponibile deve essere
superiore all’NPSH richiesto della pompa.
d) Lasciare almeno un tratto di tubo diritto pari a due
diametri tra l’ultima curva e la flangia di aspirazione.
e) Il montaggio di una valvola di isolamento agevolerà
la manutenzione.
f) Non strozzare mai la pompa sul lato di aspirazione
e non porre mai una valvola direttamente sulla
bocca di entrata della pompa.
4.6.2.3 Filtro d'aspirazione
In caso di una nuova installazione procedere con
particolare attenzione per evitare che sporco,
incrostazioni, grani di saldatura e altro entrino nella
pompa, poiché è particolarmente importante proteggere
i numerosi accoppiamenti liberi dalle sostanze abrasive
presenti nella nuova tubazione.
La condotta aspirante deve essere lavata con cura
prima di installare il filtro di aspirazione e montare la
tubazione d'aspirazione sulla pompa.
Il filtro di aspirazione va installato a 5 - 20 diametri di
tubo a monte della flangia di aspirazione della pompa.
L'area di passaggio del del filtro deve
avere almeno un rapporto di 3:1 rispetto all'area di
aspirazione pompa.
FLOWSERVE consiglia che i filtri di aspirazione siano
composti da una lamiera d'acciaio conica. La lamiera
deve avere fori da 1.6 mm (
1
/
16
in.) ed essere di
dimensioni e spessore appropriati per il flusso richiesto.

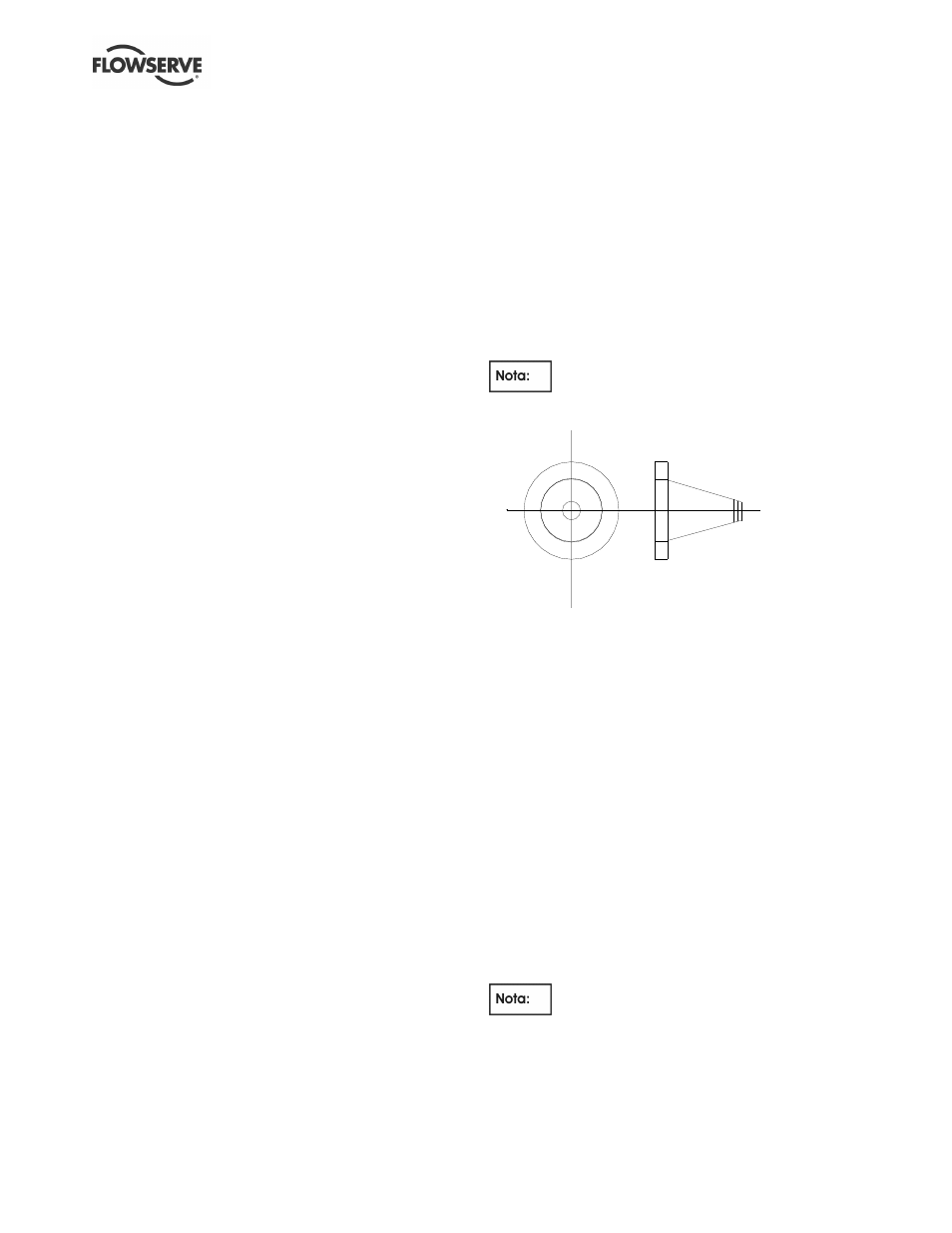

Si osservi la figura sopra.
Si possono usare altri tipi di filtro purché sia mantenuta
la conformità ai requisiti sopraindicati.
Installare un manometro su entrambi i lati del vaglio in
modo che possa essere misurata la caduta di pressione
nel vaglio.
All'avvio della pompa, gli indicatori presenti su ciascun
lato del vaglio vanno osservati attentamente. Un
aumento della pressione differenziale tra i due
manometri indica che sporco e incrostazioni stanno
ostruendo il vaglio. In tal caso, spegnere la pompa e
pulire e/o sostituire il vaglio.
Installare un raccordo a flange nella linea
di aspirazione per poter rimuovere e installare il
filtro di aspirazione, prevedere inoltre un
manometro tra il filtro e la pompa.
Filtro a cono
