4.6.3 Tubazione di mandata
4.6.3.1 Tubazione di mandata per la versione con
corpo non autoadescante
a) La valvola di ritegno deve essere situata nel tratto di
tubo di mandata in modo da proteggere la pompa
dall'eccessiva contropressione e quindi dalla
rotazione invertita nel momento dell’arresto.
b) Il montaggio di una valvola di isolamento agevolerà
la manutenzione.
4.6.3.2 Tubazione di mandata per la versione con
corpo autoadescante
a) Per ridurre al minimo le perdite per attrito e il
rumore di origine fluidodinamica nelle tubazioni è
buona norma scegliere delle tubazioni che
abbiano un diametro nominale di una o due
dimensioni più grande della mandata della
pompa. In genere, le principali velocità della rete di
tubazioni non devono superare 3 m/s (9 ft/sec) sul
lato di mandata I divergenti devono avere un
angolo massimo di 9 gradi.
b) Se nella tubazione di mandata è presente una
valvola di non ritorno occorre montare un tubo di
sfiato/spurgo che sia connesso con il pozzo o il
serbatoio di aspirazione.
c) Nella tubazione di mandata si deve montare una
valvola di regolazione a meno che la portata della
pompa sia controllata dalla conformazione della
linea di mandata.
4.6.4 Carichi consentiti sulle bocche
La pompa è conforme ai limiti di deflessione dell’albero
imposti dalle ISO 5199 per i seguenti carichi sulle
flange I valori sono presentati nel formato ISO
5199/ISO 13709 (API 610). I valori consentiti possono
essere più alti o più bassi di quelli della specifica ISO
5199; consultare quelli specificati per la dimensione
effettiva della pompa.
I valori consentiti (50 mm e oltre) soddisfano i valori
della tabella 4 della specifica ISO 13709 (API610) con
basamenti metallici cementati. Sono ammissibili forze e
momenti fino al doppio dei valori della Tabella 4 della
specifica ISO 13709 (API610), ma solo quando applicati
secondo le condizioni indicate nella specifica ISO 13709
(API610), Allegato F.
I valori sono presentati conformemente ai segni
convenzionali della ISO 1503.
Tutti i valori superiori ai valori che seguono devono
essere segnalati a Flowserve per l'approvazione.

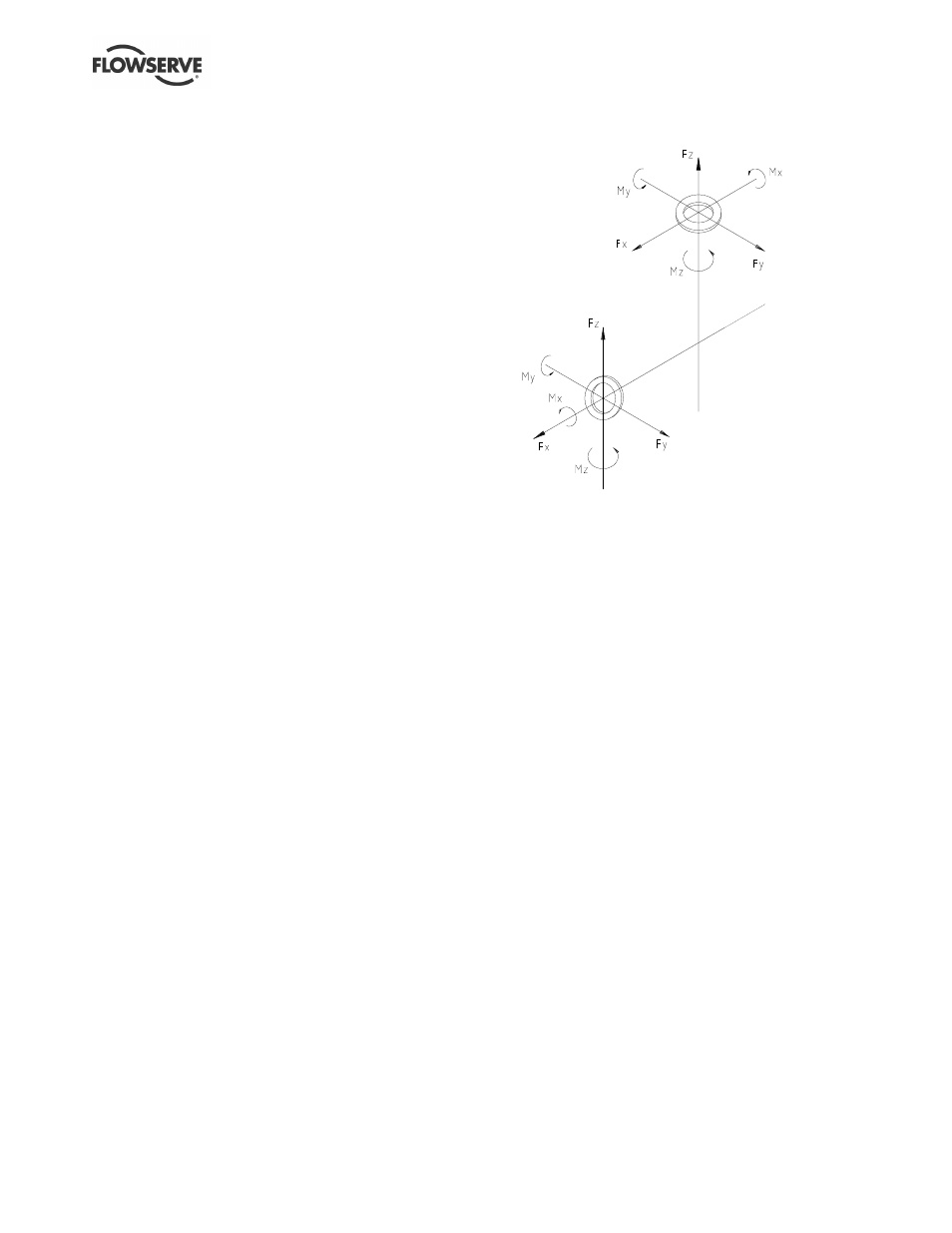

Mandata
Aspirazione
Asse dell’albero
della pompa
