3.3.7 Cassastoppa
La cassastoppa ha centraggi sul corpo pompa e il
supporto del cuscinetto per garantire un'ottima
concentricità.
Una guarnizione confinata garantisce la tenuta fra il
corpo pompa e la cassastoppa.
La cassastoppa è progettata per garantire un'ottima
prestazione della tenuta meccanica.
Il modello permette di adottare diverse opzioni di tenute.
3.3.8 Tenuta
Le tenute meccaniche, montate sull'albero motore,
isolano il fluido pompato dall'ambiente. La tenuta a
baderna può essere montata come opzione, eccetto
che sul corpo autoadescante P.
3.3.9 Motore
Il motore è normalmente un motore elettrico. Possono
essere previsti differenti tipi di motore, quali motori a
combustione interna, - turbine, motori idraulici ecc.
accoppiati tramite giunti, cinghie, riduttori ad ingranaggi,
alberi motore e via dicendo.
3.3.10 Seganalatore a onde radio IPS
Di serie la pompa è munita di un controller della
temperatura e delle vibrazioni. Per ulteriori informazioni,
consultare il manuale d'uso fornito a parte.
3.3.11 Accessori
Accessori possono essere forniti su richiesta del cliente.
È disponibile una ventola di raffreddamento per servizi
ad alta temperatura. (La ventola è montata all'interno
del coprigiunto e soffia aria fredda sul supporto e
l'albero.)
3.4 Limiti prestazionali e di esercizio
Il presente prodotto è stato selezionato per soddisfare le
specifiche dell'ordine d'acquisto. Per maggiori
informazioni, consultare la sezione 1.5.
I seguenti dati vengono forniti come informazioni
supplementari per agevolare l'installazione. Sono dati
tipici, e sono condizionabili da fattori quali temperatura,
materiali e tipo di tenuta. È possibile eventualmente
richiedere a Flowserve una dichiarazione finale per una
determinata applicazione.
3.4.1 Limiti di esercizio
Temperatura ambiente massima: +40 ºC (104 ºF).
Temperatura ambiente minima: -20 ºC (-4 ºF).
Velocità massima della pompa: fare riferimento alla
targhetta dati.
4 INSTALLAZIONE
Le apparecchiature funzionanti in un ambiente
pericoloso devono ottemperare alle opportune
disposizioni di legge in materia di protezione dalle
esplosioni. Consultare la sezione 1.6.4, Prodotti usati in
atmosfere potenzialmente esplosive.
4.1 Posizione
La pompa deve essere posizionata in modo da lasciare
spazio per l'accesso, la ventilazione, la manutenzione e
l'ispezione, con un ampio spazio al di spora per il
sollevamento. Inoltre, la pompa deve trovarsi il più
vicino possibile al serbatoio di liquido da pompare. Fare
riferimento al disegno di ingombro per la pompa.
4.2 Montaggio delle parti
Nelle pompe montate su basamento, gli elementi di
accoppiamento vengono forniti sfusi. Spetta
all'installatore assicurarsi che la pompa sia allineata
conformemente a quanto descritto nella sezione 4.5.2,
Metodi di allineamento.
4.3 Fondazione
Vi sono svariati metodi di installazione
delle pompe per quando riguarda le fondazioni. Il
metodo corretto dipende dalle dimensioni della pompa,
dalla sua posizione e dai limiti delle vibrazioni in termini
di rumore da rispettare. La non conformità con la
disposizione di una fondazione e di un'installazione
corrette potrebbe provocare il mancato funzionamento
della pompa e, di conseguenza, il decadimento dei
termini di garanzia.
Assicurarsi che i seguenti requisiti vengano soddisfatti:
a) Il basamento dovrebbe essere montato su una
fondazione stabile sia essa un appropriato blocco di
calcestruzzo od una robusta intelaiatura di acciaio.
(Il basamento NON dovrà essere sottoposto a
torsione o tirato verso la superficie della fondazione,
ma dovrà esservi appoggiato con cura in modo da
mantenere l'allineamento originale).

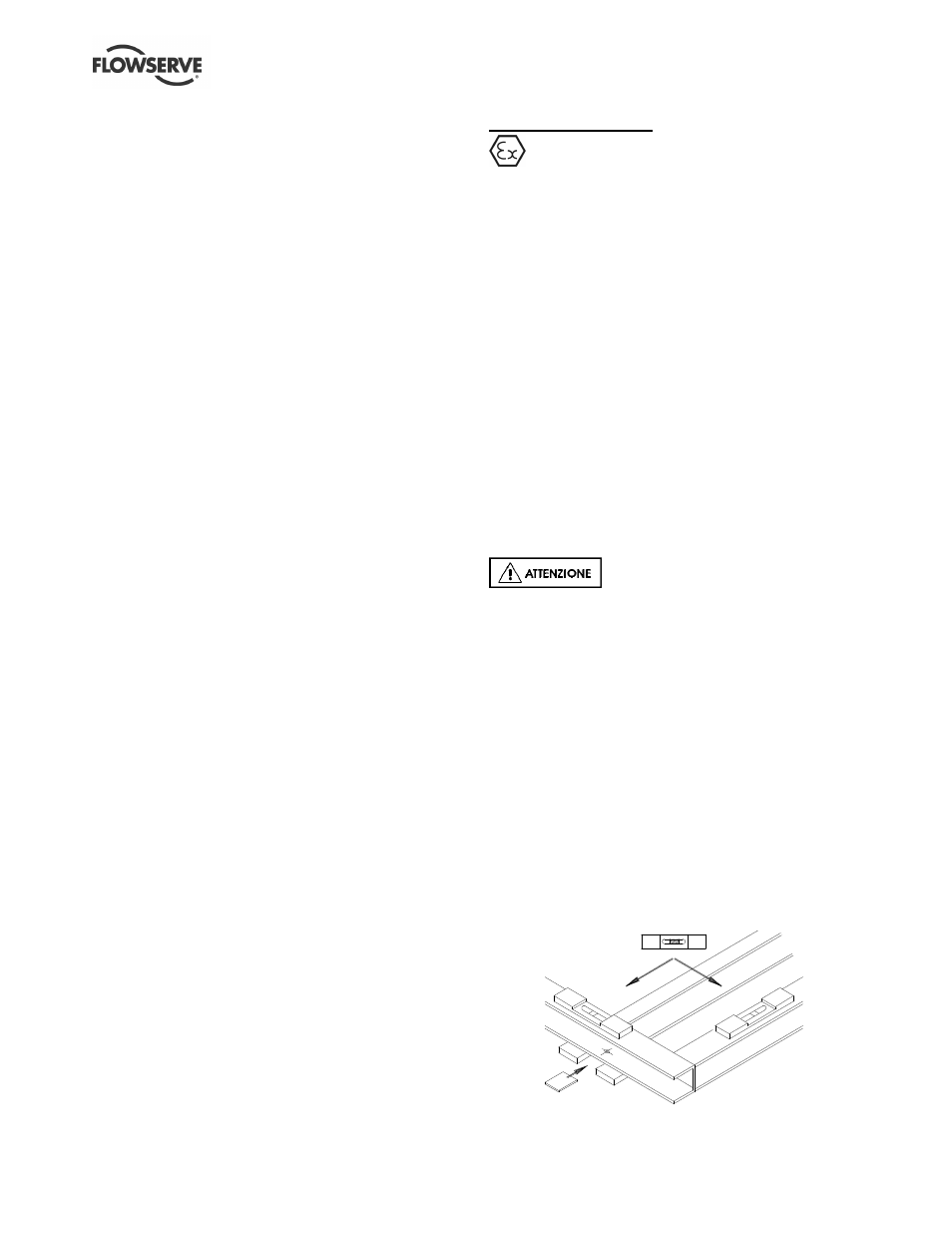

b) Installare il basamento su piatti di supporto spaziati
uniformemente ed adiacenti ai bulloni di fondazione.
