MANUALE D'USO POMPA DURCO MARK 3 ISO ITALIANO 26999938 06-12
Pagina 35 di 52 flowserve.com
d) Posizionare il premitreccia [4120] in squadra contro
l'ultimo anello e serrare con le dita i dadi. Installare
il supporto cuscinetti, montare i prigionieri e i dadi
per bloccare in sede la cassastoppa [1220].
e) Controllare che l'albero [2100] giri liberamente.
6.10.4 Montaggio e messa punto della girante
6.10.4.1 Montaggio e messa a punto della girante
a) Posizionare un nuovo O-ring [4610.1] nella girante
[2200] utilizzando una piccola quantità di grasso per
bloccarlo in sede. Applicare un composto
antigrippaggio (purché non contenga rame) al filetto
della girante per facilitarne la rimozione futura.
b) Montare la girante [2200] sull'albero [2100].
c) Serrare la girante. Usare lo stesso metodo descritto
per lo smontaggio ma ruotando nella direzione
opposta. Per un corretto serraggio sarà necessario
applicare alcuni colpi bruschi.
6.10.4.2 Montaggio girante dotata di
trascinamento mediante chiavetta
a) Montare una nuova guarnizione di tenuta girante
[4590.4] contro lo spallamento dell'albero.
b) Montare la chiavetta della girante [6700.2].
c) Montare la girante [2200] sull'albero [2100].
d) Montare un nuovo O-ring [4610.5] nella scanalatura
del dado della girante [2912.1/2912.2].
e) Applicare un composto antigrippaggio (purché non
contenga rame) ai filetti del dado della girante per
facilitarne la rimozione futura.
f) Posizionare il dado girante [2912.1/2] sull'albero
[2100] e serrarlo.
6.10.5 Montaggio del supporto cuscinetti nel
corpo pompa
a) Posizionare una nuova guarnizione [4590] nel corpo
[1100].
Sulla girante arretrata, occorre una nuova
guarnizione su ciascun lato dell'anello distanziale
[2510.2].
b) Verificare il supporto del cuscinetto, la concentricità
dell'adattatore e la perpendicolarità.
c) Installare il complesso del supporto cuscinetti nel
corpo pompa. Proteggere i perni [6572.1] con un
composto anti-grippaggio e avvitare i dadi [6580.1]
sul corpo.
d) Controllare il gioco frontale della girante rispetto alla
configurazione originale o ai requisiti del processo e
aggiustare se necessario. (Consultare la sezione
6.7, Registrazione del gioco della girante.)
e) Assicurarsi che tutti gli altri accessori siano stati
riattaccati e i fissaggi serrati alle coppie corrette,
quindi attenersi alle istruzioni descritte nelle sezioni
Installazione e Messa in servizio.
6.11 Sistema di tenuta
Questa sezione mostra i dettagli dei sistemi di tenuta.
Le dimensioni fornite sono per le tenute meccaniche
non bilanciate secondo le norme EN 12757 L1K e L1N.
Contattare il più vicino ufficio vendite della Flowserve o
centro di servizio per ottenere ulteriori informazioni o
assicurazioni sulla specifica applicazione. Consultare
anche la sezione 4.6.5, Tubazioni ausiliarie.

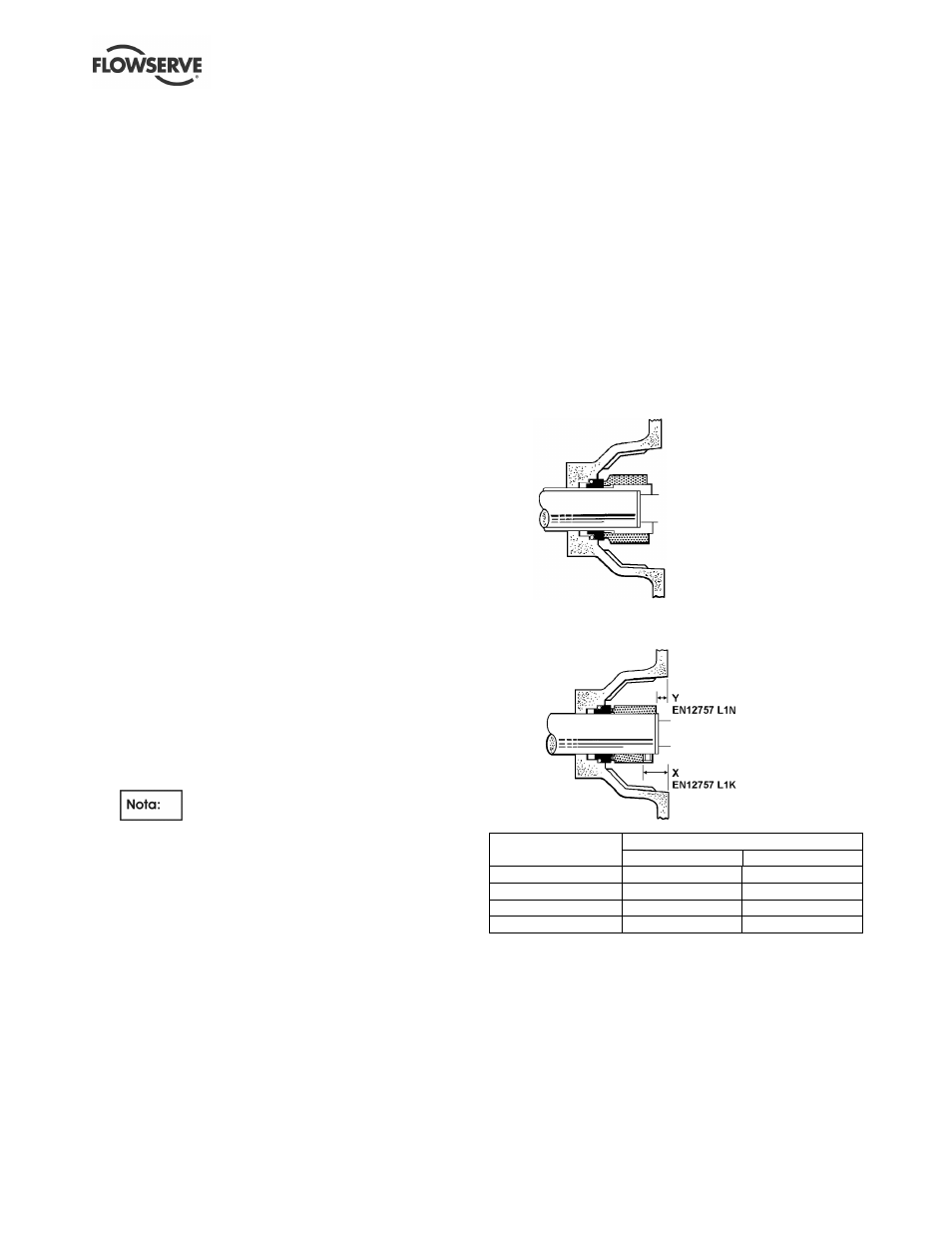

6.11.1 Tipi di tenuta singola
6.11.1a Tenuta singola bilanciata a gradino
6.11.1b Tenuta singola con bussola esterna di
sicurezza
Supporto cuscinetti
Valori di registrazione mm (in.)
X Y
Supporto 1 23.5 (0.925) 11.0 (0.433)
Supporto 2 34.0 (1.339) 19.0 (0.748)
Supporto 3 33.5 (1.319) 11.0 (0.433)
Supporto 4 51.5 (2.028) 24.0 (0.945)
