9
7 Precauzioni generali Per un corretto Posizionamento dei cablaggi
• Fissaggio dei cavi:
- fissate il cablaggio in modo che non possa venire a contatto con organi in movimento;
- disponete i cablaggi in modo che la torsione o i movimenti della macchina non li rompano o ledano.
• Posizionamento dei cavi per evitare infiltrazioni di acqua:

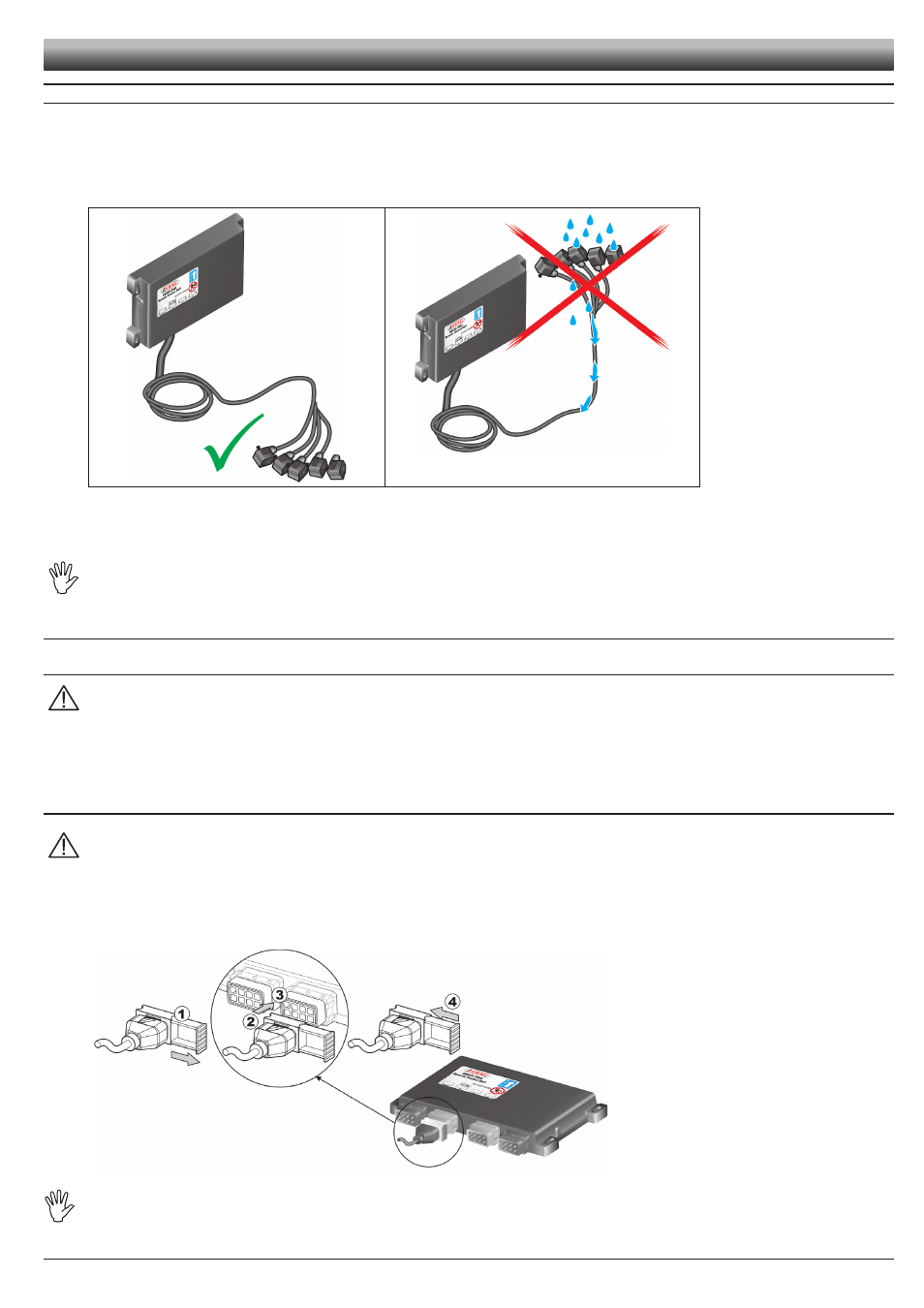

- le diramazioni dei cavi devono essere SEMPRE rivolte verso il basso (Fig. 8).
Fig. 8 Fig. 9
• Inserimento dei cavi sui punti di connessione:
- non forzate l'inserimento dei connettori con pressioni eccessive o flessioni: i contatti si possono danneggiare e compromettere il corretto funzionamento
del computer.
Utilizzate SOLAMENTE i cavi e gli accessori indicati a catalogo, con caratteristiche tecniche adeguate al tipo di uso che deve
essere fatto.
8 collegamento del cablaggio al gruPPo di comando,
al gruPPo idraulico e alle funzioni disPonibili
• Utilizzate solamente i cablaggi forniti con i computer ARAG.
• Ponete la massima attenzione a non rompere, tirare, strappare o tagliare i cavi.
• Nel caso di danni provocati dall’utilizzo di cablaggi non idonei o comunque non di produzione ARAG si intende
automaticamente risolta ogni forma di garanzia.
• ARAG non risponde per danni alle apparecchiature, a persone, animali o cose causati dal mancato rispetto di quanto descritto
in precedenza.
8.1 Collegamento del job computer
ATTENZIONE: NON COLLEGATE IL CONNETTORE ISOBUS (Fig. 4 a pagina 7).
QUESTO COLLEGAMENTO DOVRà ESSERE FATTO SOLAMENTE IN SEGUITO, AL TERMINE DELL'INSTALLAZIONE DI
TUTTI I COMPONENTI (Cap. 9 Collegamento cavi del sistema ISOBUS).
Per tutti gli altri collegamenti:
Alcuni connettori vengono forniti con slitta separata: inserite manualmente la slitta nella posizione che risulterà più agevole per
l'inserimento e l'estrazione del connettore.
Fig. 10
• Aprite la slitta del connettore ( 1, Fig. 10).
• Posizionate il connettore ( 2) inserendolo
sulla presa ( 3) quindi premete: fate attenzione,
durante l’inserimento, a non piegare i contatti
elettrici.
• Chiudete la slitta (
4) fino al completo serraggio.
Collegate i cablaggi come indicato al par. 6.2; ognuno deve essere collegato alla rispettiva presa sull'unità decentrata.
Se l'inserimento risulta difficoltoso, non forzate e verificate la posizione indicata.
INSTALLAZIONE
