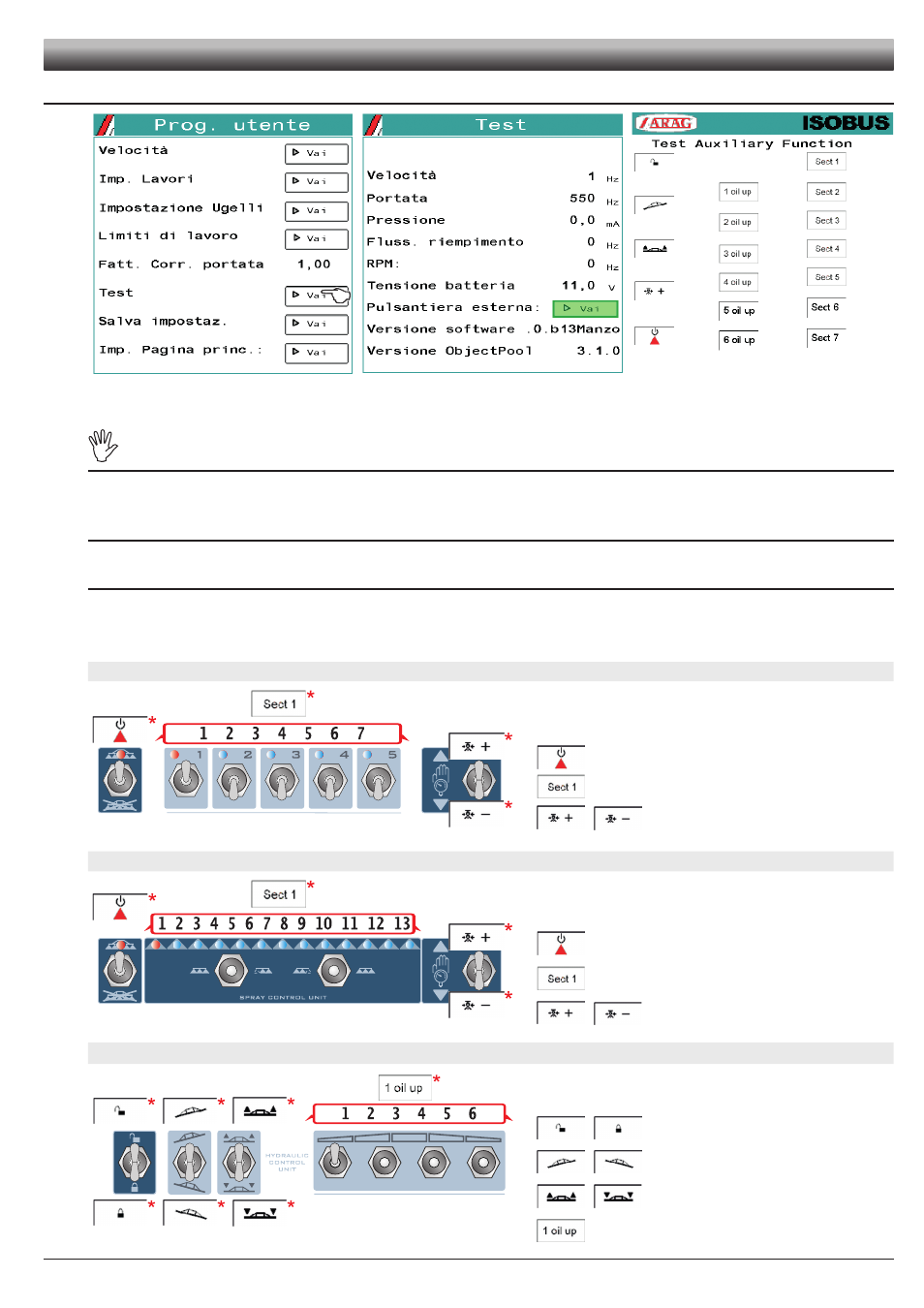

13.6
Test
Fig. 66
Fig. 67
Fig. 68
Permette di verificare il corretto funzionamento del Job Computer ISOBUS.
I TEST SONO DI SOLA LETTURA.
Test dei segnali
Il dispositivo rileva la frequenza e la corrente prodotta da ogni sensore sull’impianto (Fig. 67).
Visualizza la versione del software e dell'object pool installati (Fig. 67).
Tensione batteria
Il sistema ISOBUS visualizza la tensione di alimentazione.
Pulsantiera esterna
Verifica il funzionamento dei comandi dell' Auxiliary input.
Azionate gli interruttori: se il funzionamento è corretto, il display visualizza il comando corrispondente. (Fig. 68).
Pannello H2O VERSIONE RCU
Fig. 69
*
Simboli visualizzati sul Display (Fig. 68)
Deviatori H2O:
Comando generale ON
1
/
2
/
3
/
4
/
5
/
6
/
7
Valvola di sezione 1 ON
/
Regolazione proporzionale
(
+
incremento /
-
decremento)
Pannello H2O VERSIONE RCU SEQUENZIALE
Fig. 70
*
Simboli visualizzati sul Display (Fig. 68)
Deviatori H2O:
Comando generale ON
1
/
2
/
3
/
4
/
5
/
6
/
7
/
8
/
9
/
10
/
11
/
12
/
13
Valvola di sezione 1 ON
/
Regolazione proporzionale
(
+
incremento /
-
decremento)
Pannello Funzioni Idrauliche
Fig. 71
*
Simboli visualizzati sul Display (Fig. 68)
Deviatori funzioni idrauliche:
(solo se presenti le funzioni idrauliche)
/
Sblocco /
Blocco
/
Inclinazione:
Sinistra /
Destra
/
Altezza di barra:
Solleva /
Abbassa
Funzioni idrauliche:
1
2
3
4
5
6
Apertura funzione 1
