6
1 rischi e Protezioni Prima del montaggio
Le operazioni di installazione relative al job computer, ad esclusione del collegamento principale (Sistema ISOBUS, Cap. 9)
dovranno essere eseguite a batteria scollegata ed utilizzando attrezzatura adeguata ed ogni forma di protezione individuale si
ritenesse necessaria.
Utilizzate ESCLUSIVAMENTE acqua pulita per qualsiasi operazione di test o simulazione del trattamento: l'utilizzo di prodotti
chimici per la simulazione del trattamento può causare gravi danni a chiunque si trovi nelle vicinanze.
2 bravo dsb
BRAVO DSB (Cod. 467003) permette di effettuare un’affidabile diagnosi del computer, del gruppo di comando o dell’intero impianto rendendo possibile
la risoluzione di eventuali problematiche sull’impianto stesso.
3 destinazione d’uso
L’apparecchiatura che avete acquistato è un sistema standard ISOBUS, conforme alla normativa ISO11783, da applicare ad una barra da diserbo.
Questo dispositivo è progettato per l’installazione su macchine agricole per diserbo e irrorazione.
L’apparecchiatura è progettata e realizzata in conformità alla norma EN ISO 14982 (Compatibilità elettromagnetica - macchine
agricole e forestali) armonizzata alla Direttiva 2004/108/CE.
4 Precauzioni
• Non sottoponete l’apparecchiatura a getti d’acqua.
• Non utilizzate solventi o benzine per la pulizia delle parti esterne del contenitore.
• Non utilizzate getti diretti d’acqua per la pulizia del dispositivo.
• Rispettate la tensione di alimentazione prevista (12 Vdc).
• Nel caso in cui si effettuino saldature ad arco voltaico, staccate i connettori dai dispositivi e scollegate i cavi di alimentazione.
• Utilizzate esclusivamente accessori o ricambi originali ARAG.
5 contenuto della confezione
Le tabelle sottostanti indicano i componenti che troverete all’interno delle confezioni:

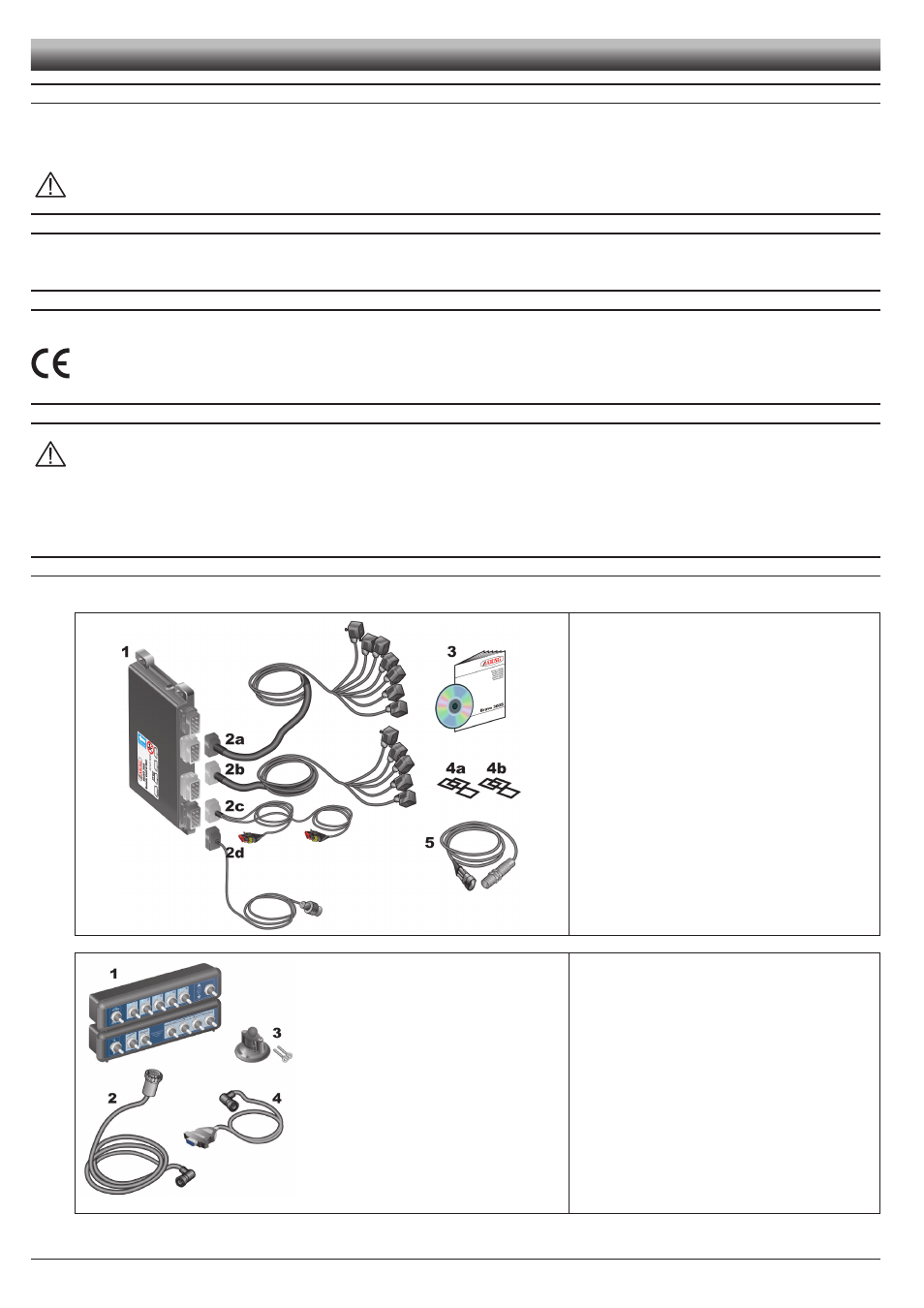

Fig. 1
Legenda:
1 Job computer
2a* Cavo di collegamento al gruppo idraulico
2b Cavo di collegamento al gruppo di comando
2c Cavo di collegamento ai sensori
2d Cavo standard ISOBUS
3 Manuale di istruzioni
4a Guarnizioni per connettori valvole di sezione
4b Guarnizioni per connettori valvole idrauliche
5 Sensore di velocità induttivo
Fig. 2
*Il sistema di comando ARAG Auxiliary Input
non è obbligatorio su tutti i sistemi e deve quindi
essere ordinato separatamente.
Alcuni Virtual Terminal consentono il comando
delle valvole di sezione agendo direttamente sul
touch screen del monitor.
Legenda:
1* Auxiliary input
2* Cavo in-cab
3* Kit di fissaggio
4* Cavo seriale
INSTALLAZIONE
