ARAG GCS 3200 - Manuale (Pagina 27)

27

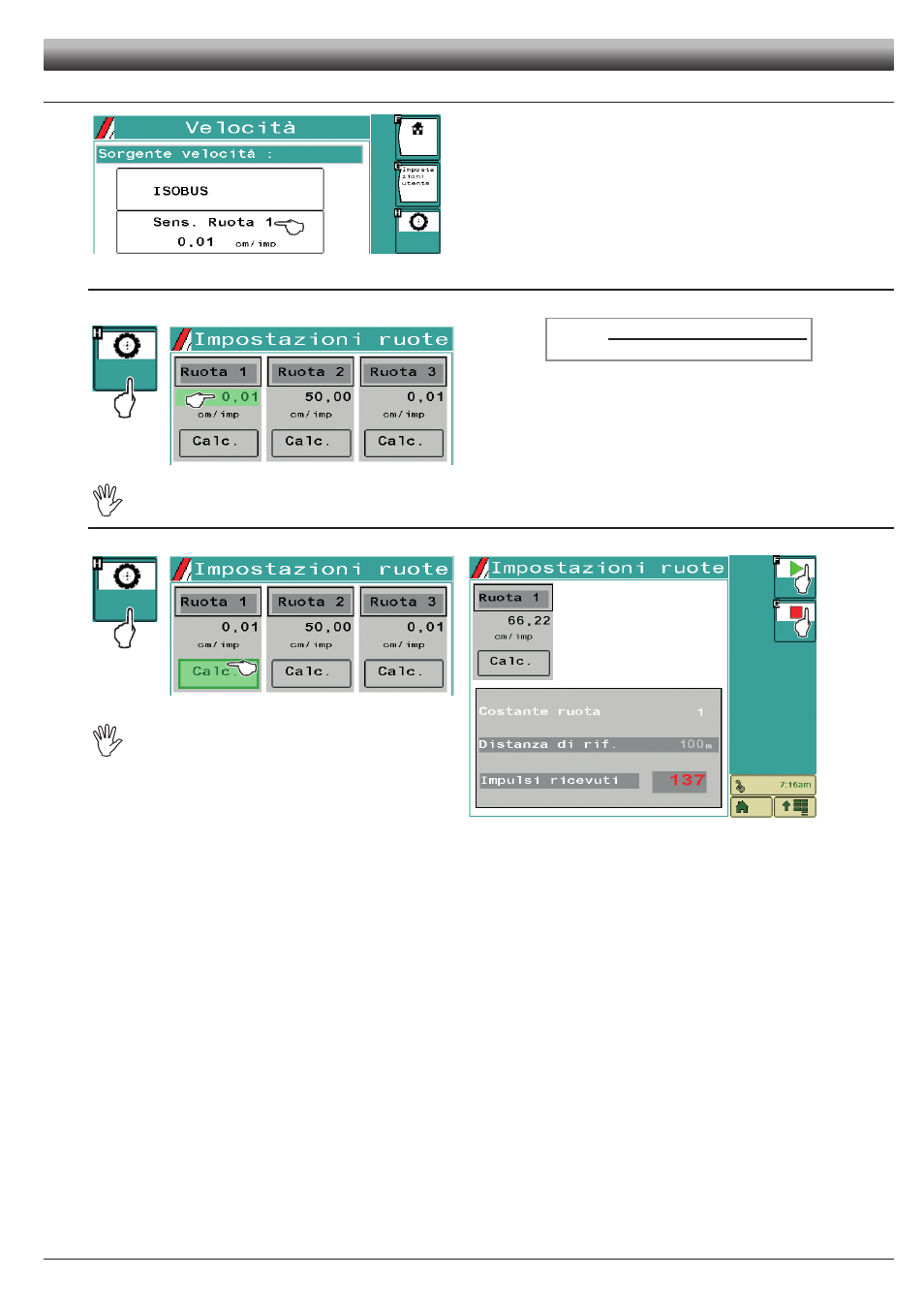

13.1.2 Sorgente - Sensore ruota
Fig. 54
Tipo ruota selezionato : selezionate il tipo ruota (3 tipi disponibili).
Impostazioni ruote : impostate la costante ruota (3 disponibili).
La costante può essere inserita con due procedure diverse (manuale o automatica),
descritte più avanti.
Calcolo costante: Manuale Permette di inserire il valore della costante ruota, calcolata con l'apposita formula.
Effettuate la misurazione con i pneumatici gonfiati alla pressione
di esercizio.
Kruota =
distanza percorsa (cm)
nr. punti di rilevamento x nr. giri ruota
<distanza percorsa> distanza, espressa in cm., percorsa dalla ruota durante il tragitto
di rilevamento.
<nr. punti di rilevamento> numero di punti di rilevamento (es. magneti, bulloni, etc.),
montati sulla ruota.
<nr. giri ruota> numero di giri che la ruota compie per percorrere il tragitto di
rilevamento.
La costante ruota può essere calcolata con una buona approssimazione, rilevando la
distanza percorsa dalla ruota sulla quale è installato il sensore di velocità.
(Più lunga sarà la distanza percorsa, maggiore sarà la precisione di calcolo della
costante ruota).
Selezionate la Costante ruota 1 , 2 o 3 e inserite il valore calcolato.
Calcolo costante: Automatico Permette di calcolare e memorizzare la costante ruota seguendo questa procedura:
Fig. 55
Effettuate la misurazione con i pneumatici gonfiati alla pressione
di esercizio.
La prova deve essere eseguita su un terreno di media durezza;
se il trattamento viene effettuata su terreni molto molli o molto duri,
il differente diametro di rotolamento può provocare errori nel calcolo
della distribuzione: in tal caso è consigliabile ripetere la procedura.
Durante la prova, percorrete il tratto con la cisterna caricata di sola
acqua, per metà del suo volume totale.
Fig. 56
- Misurate un tratto rettilineo da percorrere, è consigliata la procedura su una distanza di 100 m (300 feet): Distanza di riferimento (Fig. 56) .
(Più lunga sarà la distanza percorsa, maggiore sarà la precisione di calcolo della costante ruota).
- Selezionate una costante, es.
Ruota 1 (Fig. 55) e premete Calc. per accedere alla sua impostazione automatica.
- Impostate il valore della Distanza di riferimento da percorrere.
- Selezionate il pulsante F per iniziare il conteggio.
- Percorrete il tratto richiesto: il numero di impulsi aumenterà durante il percorso. Alla fine del tratto fermate il trattore.
- Premete il pulsante
G per terminare il conteggio. Il computer indicherà la costante calcolata.
La costante ruota è memorizzata.
Errore: numero impulsi non adeguato
Allarme visualizzato durante il calcolo automatico: ripetete la procedura, il calcolo non è valido.
PROGRAMMAZIONE UTENTE
