8.2 Collegamento delle valvole del gruppo di comando
• Utilizzate valvole ARAG: nel caso di danni provocati dall’utilizzo di valvole non idonee o comunque non di produzione ARAG si
intende automaticamente risolta ogni forma di garanzia.
ARAG non risponde per danni alle apparecchiature, a persone, animali o cose causati da quanto descritto in precedenza.
• Tutti i connettori di collegamento alle valvole devono essere forniti della guarnizione di tenuta prima di procedere al collegamento
(Fig. 12).
• Verificate il corretto posizionamento della guarnizione di tenuta per evitare infiltrazioni di acqua durante l’utilizzo del gruppo di comando.

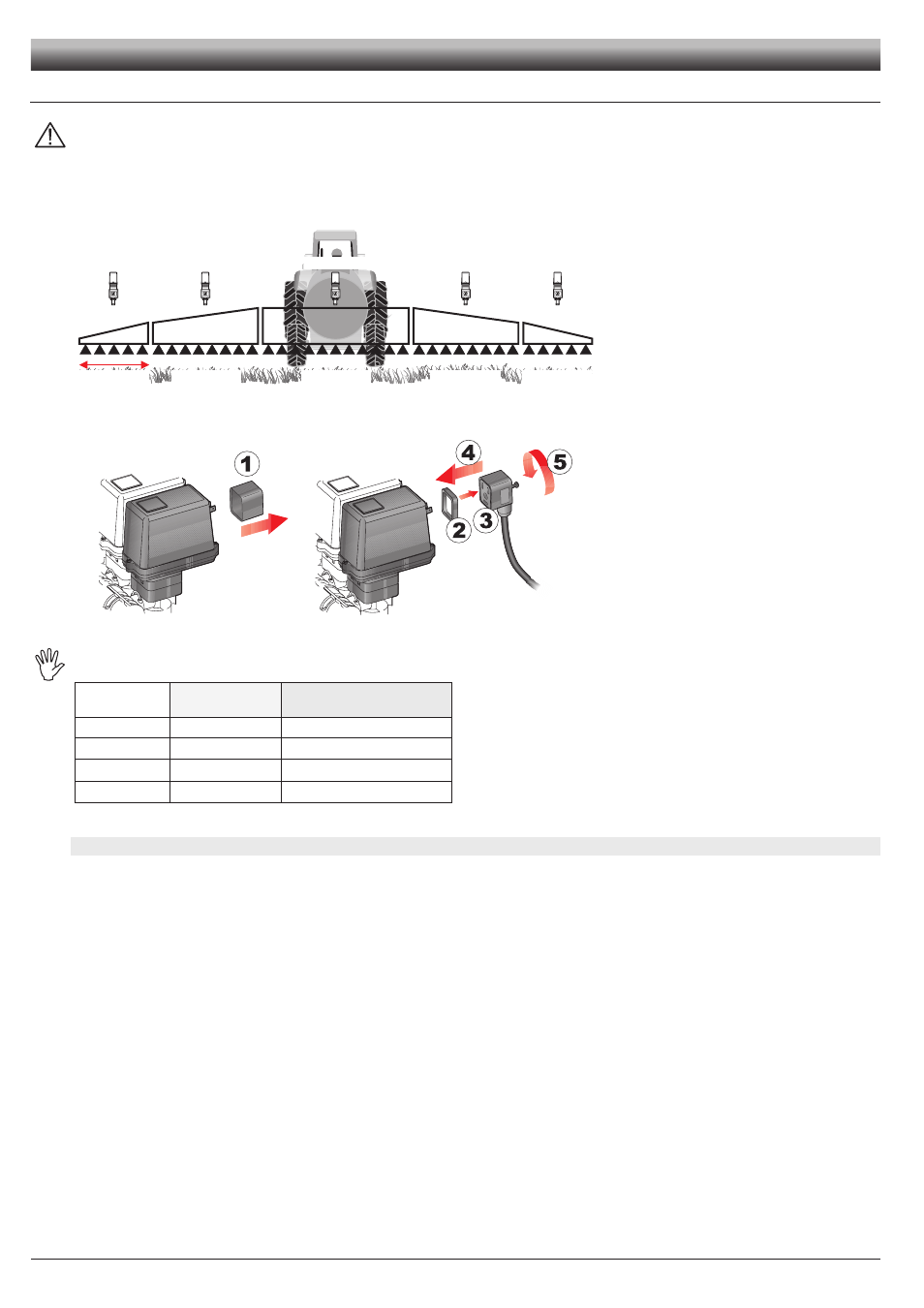

Sezione
di barra 1
Sezione
di barra 2
Sezione
di barra 3
Sezione
di barra 4
Sezione
di barra 5
Valvola 1 Valvola 2 Valvola 3 Valvola 4 Valvola 5
Fig. 11
Il connettore 1 deve pilotare la valvola che a sua
volta è collegata alla sezione di barra 1; di seguito
tutte le altre.
Collegate il
"connettore 1" alla "valvola 1", e di
seguito gli altri connettori, con i numeri crescenti
da sinistra verso destra:
la sezione di barra 1 è
quella più a sinistra guardando la macchina da
dietro (Fig. 11).
Fig. 12
Fissate i connettori alle rispettive valvole secondo
le sigle riportate nello schema generale di
montaggio dell’impianto in vostro possesso
(par. 6.1 Composizione consigliata dell'impianto).
• Togliete il cappuccio di protezione ( 1, Fig. 12) dalla
valvola elettrica.
• Posizionate la guarnizione (
2) imboccandola
sul connettore ( 3) quindi collegate il connettore
premendolo a fondo ( 4): fate attenzione, durante
l’inserimento, a non piegare i contatti elettrici
sulla valvola.
• Avvitate la vite (
5) fino al completo serraggio.
Nel caso in cui il numero di deviatori del monitor sia superiore al numero di valvole di sezione, collegate i cavi come riportato
in Tab. 3.
NR. VALVOLE
DI SEZIONE
DEVIATORI
DA UTILIZZARE
CAVI DA COLLEGARE
ALLE VALVOLE DI SEZIONE
2 2 - 4 2 - 4
3 2 - 3 - 4 2 - 3 - 4
4 1 - 2 - 4 - 5 1 - 2 - 4 - 5
6 1 - 2 - 3 - 4 - 5 - 6 1 - 2 - 3 - 4 - 5 - 6
Tab. 3
• SOLO PER VERSIONE SEQUENZIALE:
ATTENZIONE!
Le valvole di sezione e generale collegate al computer devono essere del tipo a 3 fili (il codice della valvola riporta una "T" alla fine).
Nel caso in cui si debba collegare un numero di valvole di sezione inferiore a 13, i collegamenti dovranno sempre partire dalla
sezione 1 e terminare sequenzialmente fino all'ultima sezione.
Esempio:
- Collegamenti per 8 valvole: sez. 1 + 2 + 3 + 4 + 5 + 6 + 7 + 8
- Collegamenti per 11 valvole: sez. 1 + 2 + 3 + 4 + 5 + 6 + 7 + 8 + 9 + 10 + 11 etc.
