35
15 uso
15.1 Auxiliary input

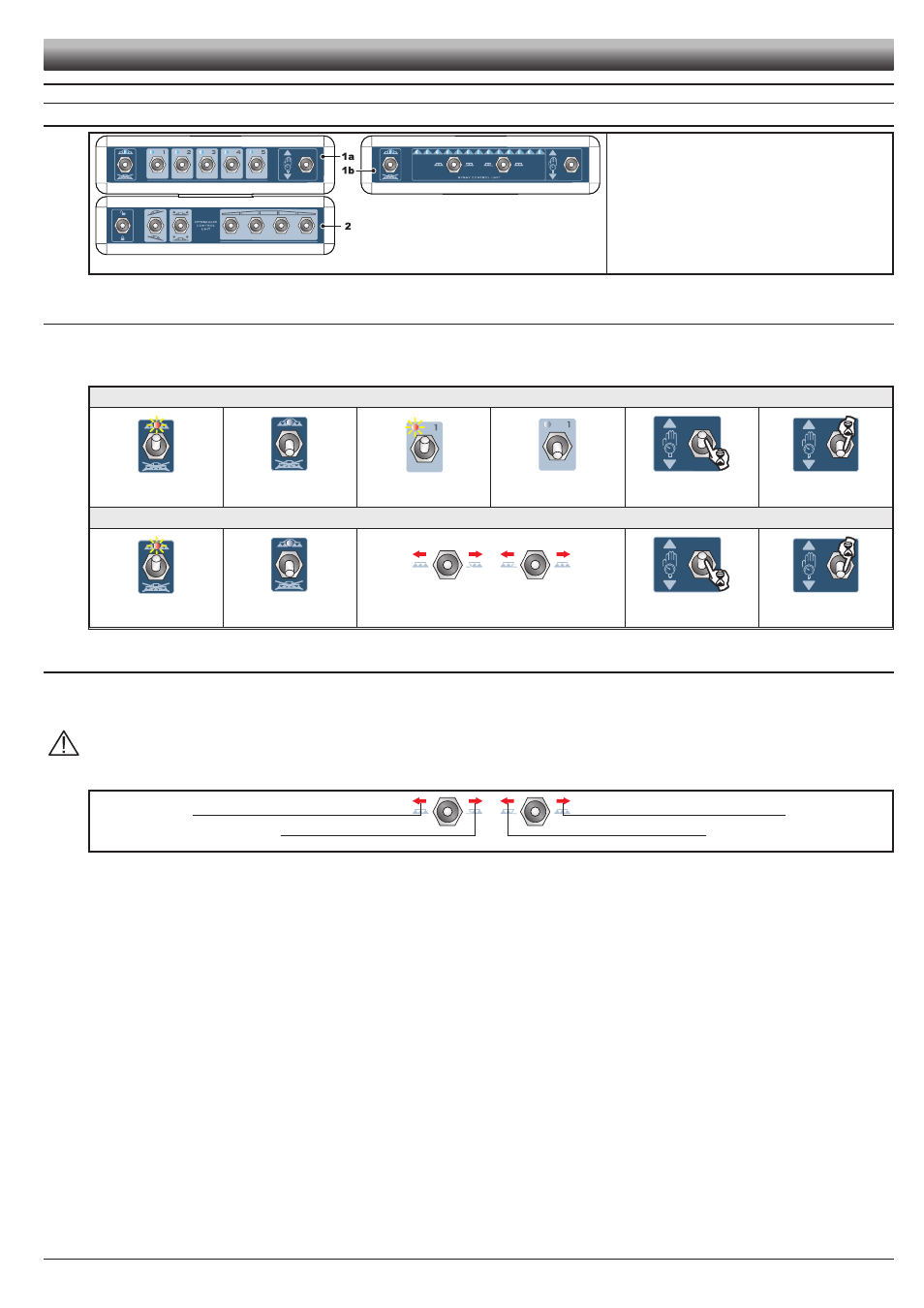

Fig. 84
Legenda:
1a Deviatori per il funzionamento delle valvole del
gruppo di comando
1b Deviatori per il funzionamento delle valvole del
gruppo di comando (vers. sequenziale)
2 Deviatori per il funzionamento delle valvole idrauliche
15.2 Deviatori per il funzionamento delle valvole nel gruppo di comando
All'accensione del computer, le valvole di sezione sono aperte.
Se il comando generale è in posizione ON apparirà il messaggio
Disatt. comando generale : non si potrà accedere a nessuna funzione
fino a quando il comando generale verrà portato in posizione OFF.
VERSIONE 5-7 VIE
Comando generale ON Comando generale OFF Sezione aperta Sezione chiusa
Incremento
della distribuzione
Decremento
della distribuzione
VERSIONE SEQUENZIALE
Comando generale ON Comando generale OFF Deviatori di controllo delle sezioni
Incremento
della distribuzione
Decremento
della distribuzione
15.3 Deviatori per il funzionamento sequenziale (VERSIONE SEQUENZIALE)
Assicurarsi che la valvola generale sia in posizione OFF. Mediante i deviatori di controllo delle sezioni è possibile comandare l'apertura e la
chiusura sequenziale delle valvole da destra a sinistra e viceversa. A seconda della sequenza delle sezioni accese, è possibile intervenire sulla
stessa sezione
con entrambi i deviatori.
ATTENZIONE: nel caso in cui tutte le sezioni risultassero chiuse, agendo su uno dei due deviatori si aprirà NON la sezione destra o sinistra
corrispondente al deviatore, ma la prima valvola disponibile nella direzione azionata.
Non è possibile impostare un numero di sezioni inferiori a 8.
Apre le sezioni verso sinistra partendo dalla prima
disponibile a destra Apre le sezioni verso destra partendo dalla prima
disponibile a sinistra
Chiude le sezioni partendo da sinistra Chiude le sezioni partendo da destra
FUNZIONI DI LAVORO
