13
9

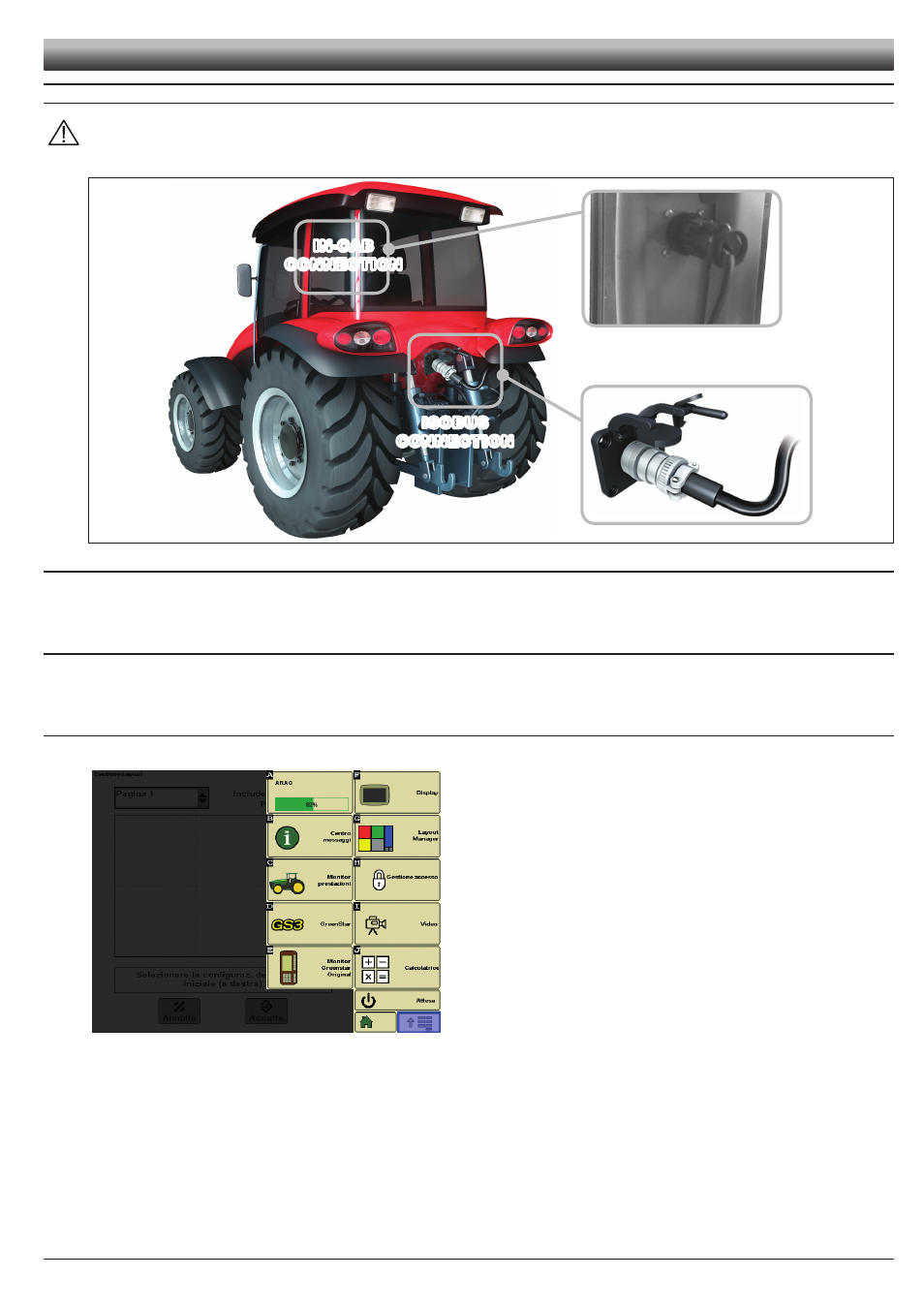

collegamento cavi del sistema isobus
ATTENZIONE:
PRIMA DI COLLEGARE I CAVI, GIRATE LA CHIAVE DELLA MACCHINA AGRICOLA SU ON (QUADRO ACCESO).
NON ESEGUITE ALTRE OPERAZIONI FINO AL CARICAMENTO COMPLETO DELL'OBJECT POOL (PAR. 9.3).
in-cab
connection
isobus
connection
Fig. 16
9.1
Collegamento del cavo in-cab
Utilizzate il cavo che trovate nella confezione (componente
, Fig. 2).
Collegamento: fissate i connettori (
in-cab connection in Fig. 16), e dopo esservi assicurati del corretto inserimento, ruotate la ghiera in senso orario
fino al bloccaggio.
9.2
Collegamento del cavo ISOBUS
Utilizzate il cavo che trovate nella confezione (componente
Collegamento: fissate i connettori (
ISOBUS connection in Fig. 16); dopo esservi assicurati del corretto inserimento premete fino al bloccaggio.
9.3
Caricamento "OBJECT POOL"
Fig. 17
Attendete che l'Object pool venga caricato completamente (100%):
(Pulsante
A
, Fig. 17)
INSTALLAZIONE
