11
8.3 Collegamento delle valvole idrauliche
CGS3200 è in grado di pilotare fino a 9 funzioni idrauliche per mezzo di valvole a doppio effetto.

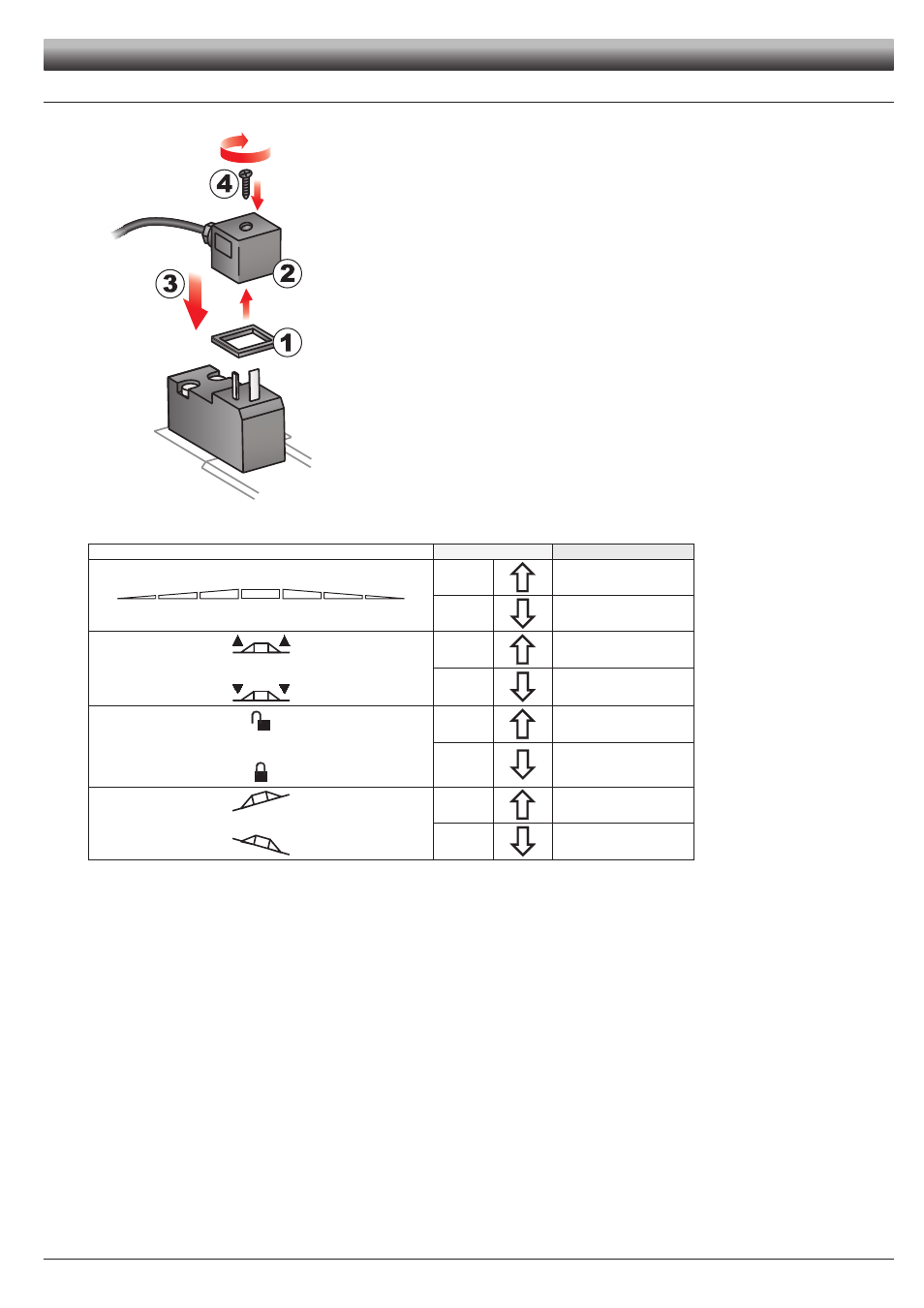

Fig. 13
• Fissate i connettori alle rispettive valvole secondo le sigle riportate nello schema generale di montaggio
dell’impianto in vostro possesso (6.1 Composizione consigliata dell'impianto).
• Posizionate la guarnizione (
1) imboccandola sul connettore (2) quindi collegate il connettore
premendolo a fondo ( 3): fate attenzione, durante l'inserimento, a non piegare i contatti elettrici
sulla valvola.
• Inserite la vite nel connettore ed avvitatela (
4) fino al completo serraggio.
Di seguito viene riportata la funzione di utilizzo dei deviatori posti sul pannello di comando delle
funzioni idrauliche.
Collegate il connettore marcato "DD" alla valvola pilota, e di seguito gli altri connettori, come indicato in tabella:
COMANDO MOVIMENTO CONNETTORE
Movimento sezione / Apertura interruttore AUX
1 - 2 - 3 - 4 - 5 - 6
Apertura 1 ÷ 6 A
Chiusura 1 ÷ 6 C
Altezza barra
Apertura AA
Chiusura AC
Bloccaggio barra
Apertura BA
Chiusura BC
Livellamento barra
Apertura CA
Chiusura CC
Tab. 4
INSTALLAZIONE
