7

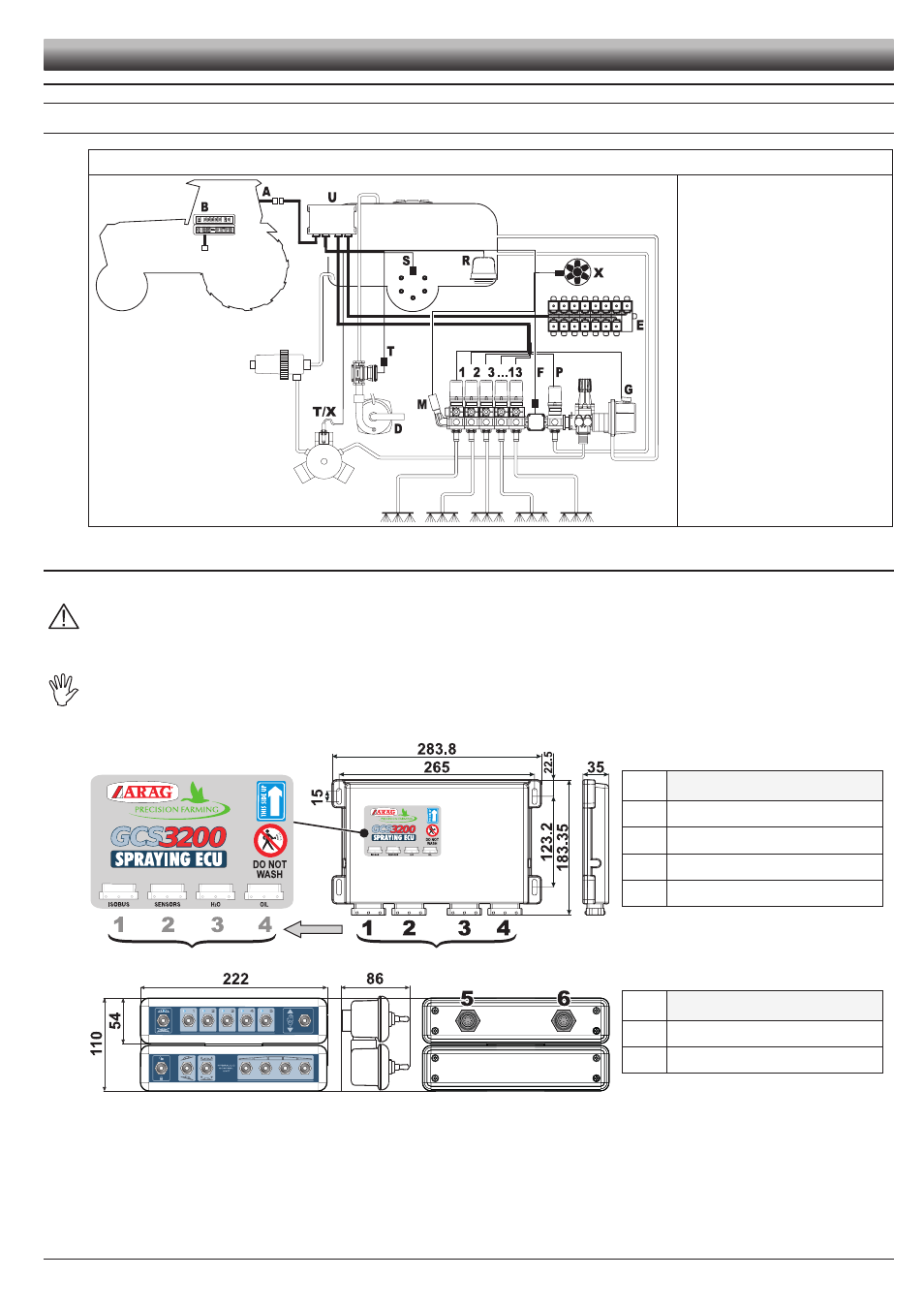

6 Posizionamento sulla macchina agricola
6.1 Composizione consigliata dell'impianto
schema di montaggio Per macchina da diserbo
Fig. 3
Legenda:
a Connettore ISOBUS standard
b Auxiliary input
d Pompa di riempimento
e Gruppo idraulico
f Flussometro
g
Valvola generale
m Sensore di pressione
P Valvola di regolazione
r Tracciafile
s
Sensore di velocità
t Flussometro riempimento
o Pump Protector
u Job computer
X Sensore RPM o Pump Protector
1÷7 Valvole di sezione
1÷13 Valvole di sezione
(vers. sequenziale)
6.2 Posizionamento GCS3200
Attenetevi alle seguenti precauzioni:
- NON posizionate i dispositivi in zone soggette a eccessive vibrazioni o urti, per evitarne il danneggiamento o l'azionamento
involontario;
- Fissateli inoltre in una zona sufficientemente visibile e di facile raggiungimento con le mani; tenete presente che non devono
ostruire i movimenti o limitare la visuale di guida.
Tenete presenti i diversi collegamenti necessari per il corretto funzionamento (Fig. 4 e Fig. 5), la lunghezza dei cavi, e prevedete un
adeguato spazio per i connettori e per i cavi.
In prossimità di ogni connettore è riportato un simbolo di identificazione della funzione effettuata. Per qualsiasi riferimento alla
configurazione degli impianti, consultate il par. 6.1 Composizione consigliata dell'impianto.
Fig. 4
num.
Punti di connessione
Job comPuter
1 Connettore standard ISOBUS
2 Sensori
3 Gruppo di comando
4 Gruppo idraulico
Tab. 1
Fig. 5
num.
Punti di connessione
auXiliarY inPut
5 Connettore in-cab
6 Connettore seriale
Tab. 2
INSTALLAZIONE
