13.3
Impostazione ugelli

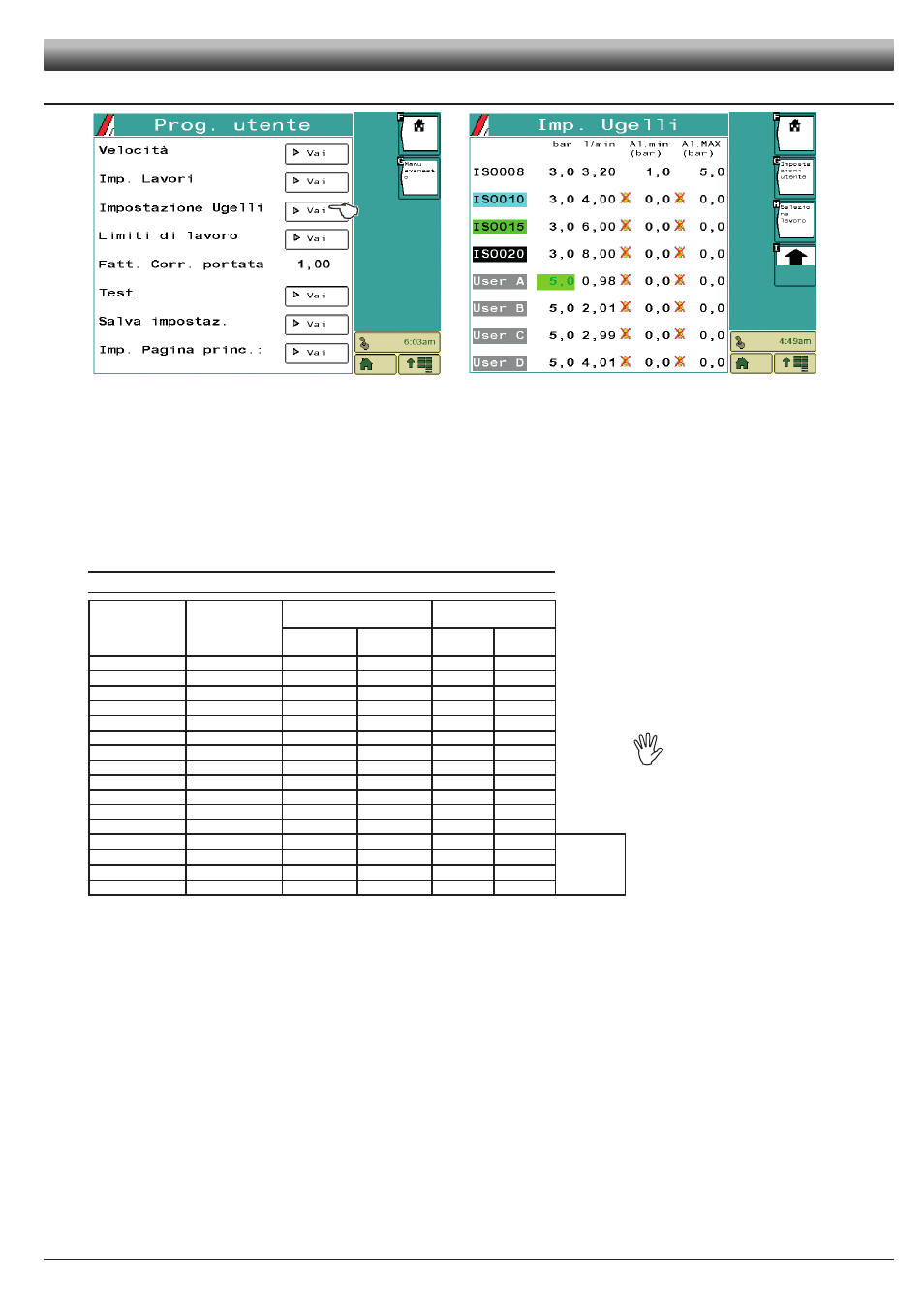

Fig. 60
Fig. 61
Caratteristiche impostabili per ogni ugello USER (Fig. 61):
- valore della pressione di riferimento minima e massima (
bar
o
PSI
).
- valore della portata di riferimento (
l/min
o
GPM
) che permette al sistema ISOBUS di calcolare la pressione in assenza di un sensore di pressione.
ATTENZIONE: GLI UGELLI "ISO" NON POSSONO ESSERE MODIFICATI.
Dati da impostare per ogni tipo di ugello, anche ISO:
- valore di allarme della pressione minima di riferimento.
- valore di allarme della pressione massima di riferimento
La portata dell'ugello in uso permette al sistema ISOBUS di calcolare la pressione in assenza di un sensore di pressione.
ugelli
Colore ugello
Codice ISO
Unità di misura
METRICHE
Unità di misura
US
La pressione
bar
e la portata
l/min
sono modificabili solo per gli ugelli "USER"
ma non per quelli "ISO".
Portata
(l/min)
Pressione
(bar)
Portata
(GPM)
Pressione
(PSI)
Arancio
ISO01
0,40
3,0
0,100
40
Verde
ISO015
0,60
3,0
0,150
40
Giallo
ISO02
0,80
3,0
0,200
40
Lilla
ISO025
1,00
3,0
0,250
40
Blu
ISO03
1,20
3,0
0,300
40
Rosso
ISO04
1,60
3,0
0,400
40
Marrone
ISO05
2,00
3,0
0,500
40
Grigio
ISO06
2,40
3,0
0,600
40
Bianco
ISO08
3,20
3,0
0,800
40
Azzurro
ISO10
4,00
3,0
1,000
40
Verde chiaro
ISO15
6,00
3,0
1,500
40
Nero
ISO20
8,00
3,0
2,000
40
Tipo A
--
0,98
5,0
0,026
73
Dato utente:
0,01 ÷ 99,9
Tipo B
--
2,01
5,0
0,053
73
Tipo C
--
2,99
5,0
0,079
73
Tipo D
--
4,01
5,0
0,106
73
Tab. 9
