Installazione – ARAG GCS 3200 Manuale d'uso
Pagina 12
12
8.4
Collegamento dei sensori e delle altre funzioni disponibili
Fissate i connettori alle rispettive funzioni secondo le sigle riportate nello schema generale di montaggio dell’impianto in vostro possesso (par. 6.1).
I cavi del cablaggio sono marcati con un simbolo di identificazione della funzione effettuata: in tabella sono riportate tutte le
indicazioni per collegare correttamente il cablaggio alle funzioni disponibili.
Utilizzate sensori ARAG: nel caso di danni provocati dall’utilizzo di sensori non idonei o comunque non di produzione ARAG si
intende automaticamente risolta ogni forma di garanzia.
ARAG non risponde per danni alle apparecchiature, a persone, animali o cose causati da quanto descritto in precedenza.
ITEM
COLLEGAMENTO PRIMARIO
COLLEGAMENTO ALTERNATIVO
f
Flussometro
-
g
Valvola generale
-
m
Sensore di pressione
-
P
Valvola di regolazione
-
r
Tracciafile
-
s
Sensore di velocità
-
t
Flussometro riempimento
Pump Protector
X
Sensore RPM
1 ÷ 7
Valvole di sezione
-
1 ÷ 13
Valvole di sezione (vers. sequenziale)
-
Tab. 5
Il sensore "Pump Protector"
(Cod. 4664000.100) è un dispositivo in grado di segnalare, quando collegato al computer, l’eventuale rottura della
membrana di una pompa oppure di indicare quando il livello dell’olio va sotto al minimo.
ATTENZIONE:
L’ingresso secondario "T" deve essere utilizzato solamente nel caso in cui l’ingresso "X" sia già occupato da un altro sensore.
Non utilizzate l’ingresso secondario "T" se in quello primario "X" non è collegato nessun altro sensore poichè il computer non
sarebbe in grado di rilevare il sensore Pump Protector.
Le istruzioni per l'installazione dei sensori sono allegate ai prodotti.
I sensori di velocità elencati in seguito possono essere utilizzati anche come sensori RPM:
• sensore di velocità induttivo
(Cod. 467100.086);
• sensore di velocità magnetico
(Cod. 467100.100).
- Collegamento di:
• flussometro;
• sensore di pressione;
• Pump Protector;
• flussometro di riempimento;
• sensore RPM;
• tracciafile.

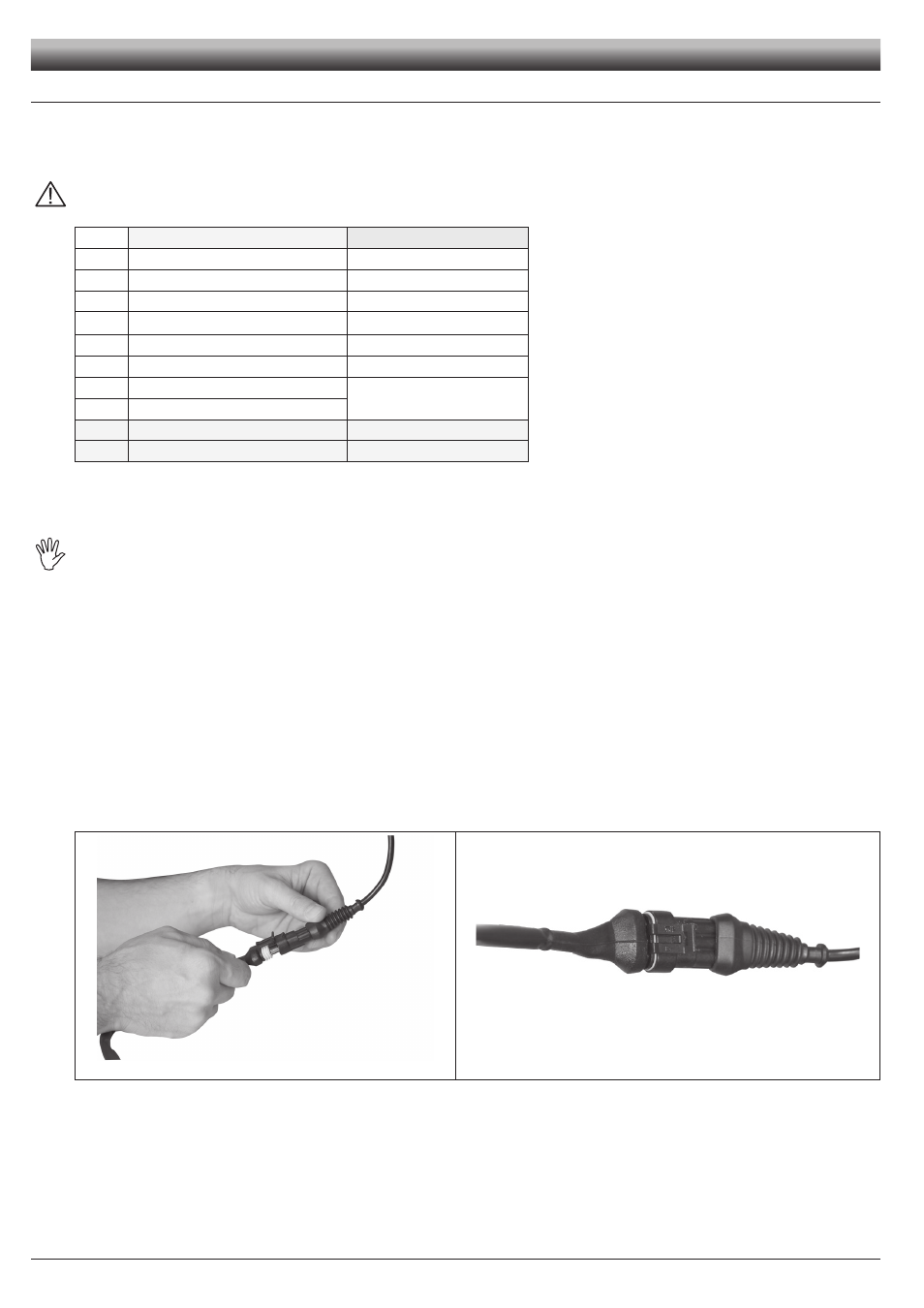

Tutti i sensori ARAG utilizzano lo stesso tipo di connettore. Collegate il connettore del sensore a quello del cablaggio relativo; dopo esservi assicurati
del corretto inserimento premete fino al bloccaggio.
Fig. 14
Fig. 15
INSTALLAZIONE
