21

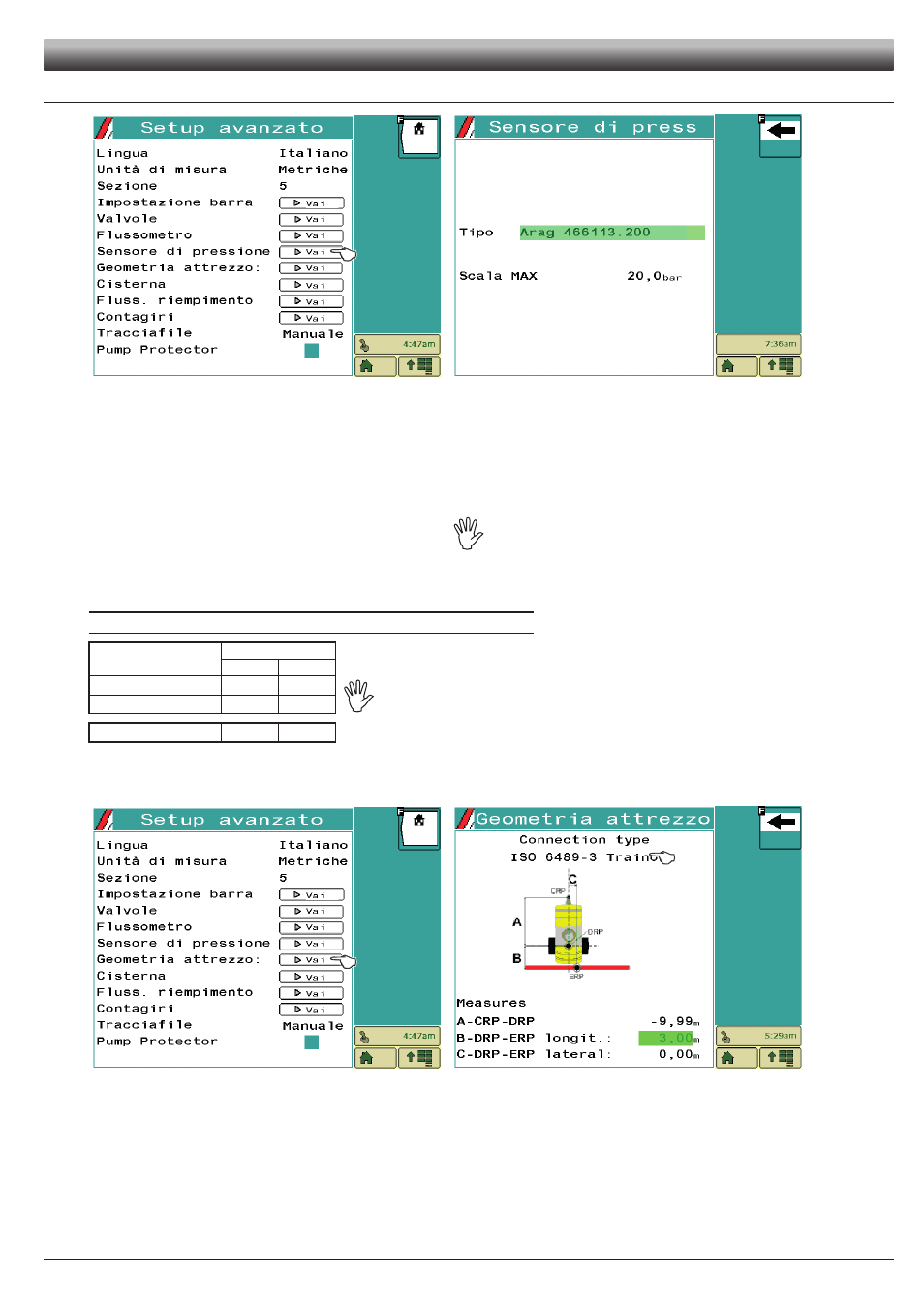

12.7 Sensore di pressione
Fig. 36 Fig. 37
Il sensore di pressione viene utilizzato per diverse funzioni, a seconda dei casi.
• Flussometro abilitato: visualizza la pressione di lavoro quando la macchina lavora entro i limiti del flussometro.
Quando il flussometro lavora fuori dai limiti, la pressione misurata viene utilizzata per calcolare il dosaggio.
• Flussometro disabilitato: il sensore di pressione è sempre utilizzato per calcolare il dosaggio.
Impostate il tipo di sensore di pressione installato ed il rispettivo fondoscala.
Tipo : indicate il tipo di sensore installato (modelli disponibili in Tab. 7).
Scala MAX : indicate il fondoscala relativo al sensore di pressione
installato sull'impianto.
Quando viene attivata l'opzione Nessuna , la voce Scala MAX non è più
visibile sul display (Fig. 37).
La tabella seguente indica i valori che saranno impostati automaticamente selezionando il codice del sensore:
sensori di Pressione arag
TIPO
Pressione max
I valori impostati come default
possono essere modificati.
bar PSI
ARAG 466113.200 50.0 725
ARAG 466113.500 100.0 1450
Altre... 100.0 1450
Tab. 7
12.8 Geometria dell'attrezzo
Fig. 38 Fig. 39
Premete l'area sottostante all'indicazione "Connection type".
Selezionate il tipo di attrezzo tra quelli proposti dal dispositivo.
Inserite i valori delle misure dell'attrezzo selezionato nei relativi spazi.
PROGRAMMAZIONE AVANZATA
