ARAG GCS 3200 - Manuale (Pagina 8)

8

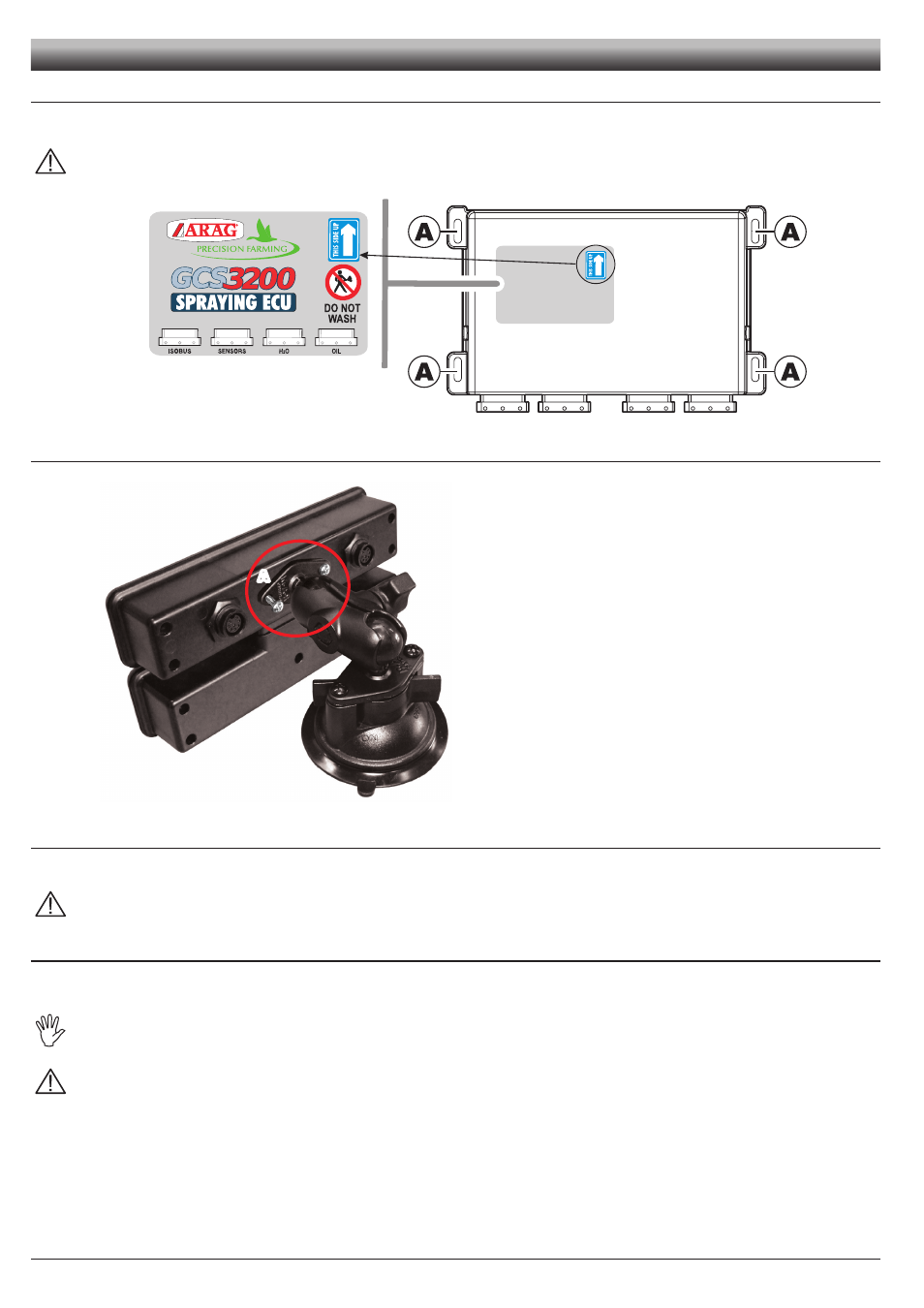

6.3 Fissaggio del job computer
Fissate l’unità di controllo nella parte posteriore della macchina, in prossimità del gruppo di comando e del gruppo idraulico.
Rispettate il senso di montaggio del job computer, come indicato in Fig. 6 (connettori verso il basso).
Nessun altro tipo di posizionamento è consentito.
Fissate l'unità di controllo mediante 4 bulloni inseriti nelle relative asole ( a , Fig. 6).
Fig. 6
6.4 Fissaggio dell' auxiliary input
a
Fig. 7
Posizionate il dispositivo nella cabina di comando della macchina agricola.
Auxiliary input deve essere posizionato dopo aver fissato l’apposita staffa
a come indicato a fianco.
La staffa deve essere fissata utilizzando le viti fornite (Fig. 7).
Assicuratevi del perfetto fissaggio della staffa.
6.5 Posizionamento del gruppo di comando
Il gruppo di comando dovrà essere fissato utilizzando le staffe apposite già fornite e montate sul gruppo stesso, posizionandolo secondo le indicazioni
riportate sul manuale allegato al gruppo.
È IMPORTANTE SEGUIRE TUTTE LE REGOLE DI SICUREZZA RIPORTATE SUL MANUALE DEL GRUPPO DI COMANDO.
6.6 Posizionamento del gruppo idraulico
Il gruppo idraulico dovrà essere fissato utilizzando le staffe apposite già fornite e montate sul gruppo stesso, posizionandolo secondo le indicazioni
riportate sul manuale allegato al gruppo.
ARAG NON RISPONDE PER DANNI DI QUALSIASI NATURA CAUSATI DA UN'INSTALLAZIONE ESEGUITA DA PERSONALE
INESPERTO. NEL CASO DI DANNI AL SISTEMA, CAUSATI DA UN'ERRATA INSTALLAZIONE E/O COLLEGAMENTO, SI INTENDE
RISOLTA OGNI FORMA DI GARANZIA.
ATTENZIONE! NON COLLEGATE GRUPPI IDRAULICI DIFFERENTI DA QUELLI PREVISTI (VEDI CATALOGO GENERALE ARAG).
ARAG NON RISPONDE PER DANNI AL PRODOTTO, ERRORI DA MALFUNZIONAMENTO E RISCHI DI QUALSIASI NATURA DA
QUESTI CAUSATI QUANDO IL MODULO VIENE COLLEGATO A GRUPPI NON ORIGINALI O NON FORNITI DA ARAG.
INSTALLAZIONE
