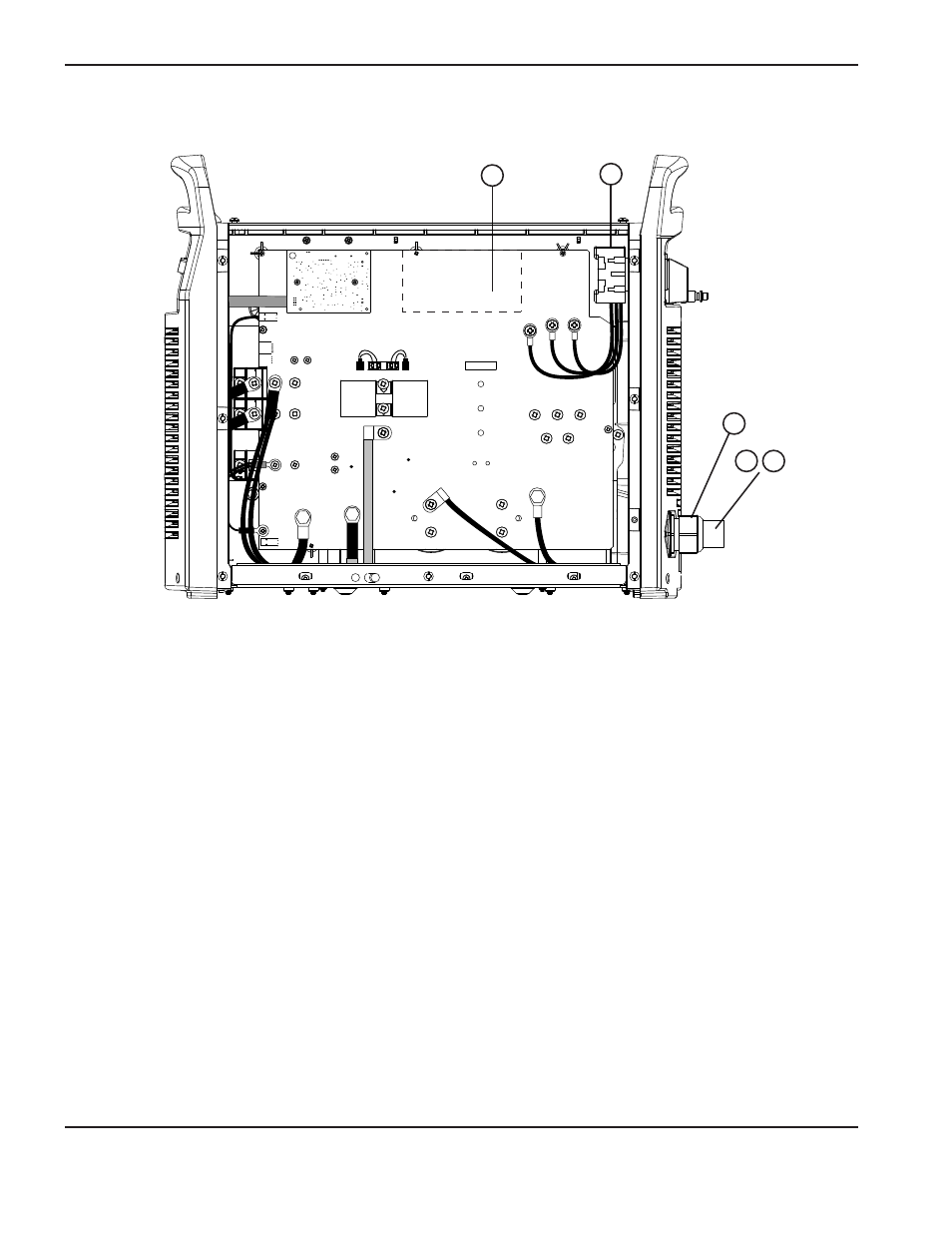

Componenti
11-24
powermax
105 Manuale di manutenzione
4
Voce Codice
articolo
Descrizione
1 228878 Kit: Pannello generatore Powermax105 400 V CE/380 V CCC
2 228880 Kit: Interruttore di alimentazione Powermax105 400 V CE/380 V CCC
3 228914 Kit: Pressacavo del cavo di alimentazione Powermax105 400 V CE/380 V CCC
4 228887 Kit: Cavo di alimentazione Powermax105 400 V CE
5 228962 Kit: Cavo di alimentazione Powermax105 380 V CCC
3
2 1
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
J28
TP7
TP9
TP8
W
R
B
400 V CE/380 V CCC
5
