SoStituzione componente generatore
9-88
powermax
105 Manuale di manutenzione

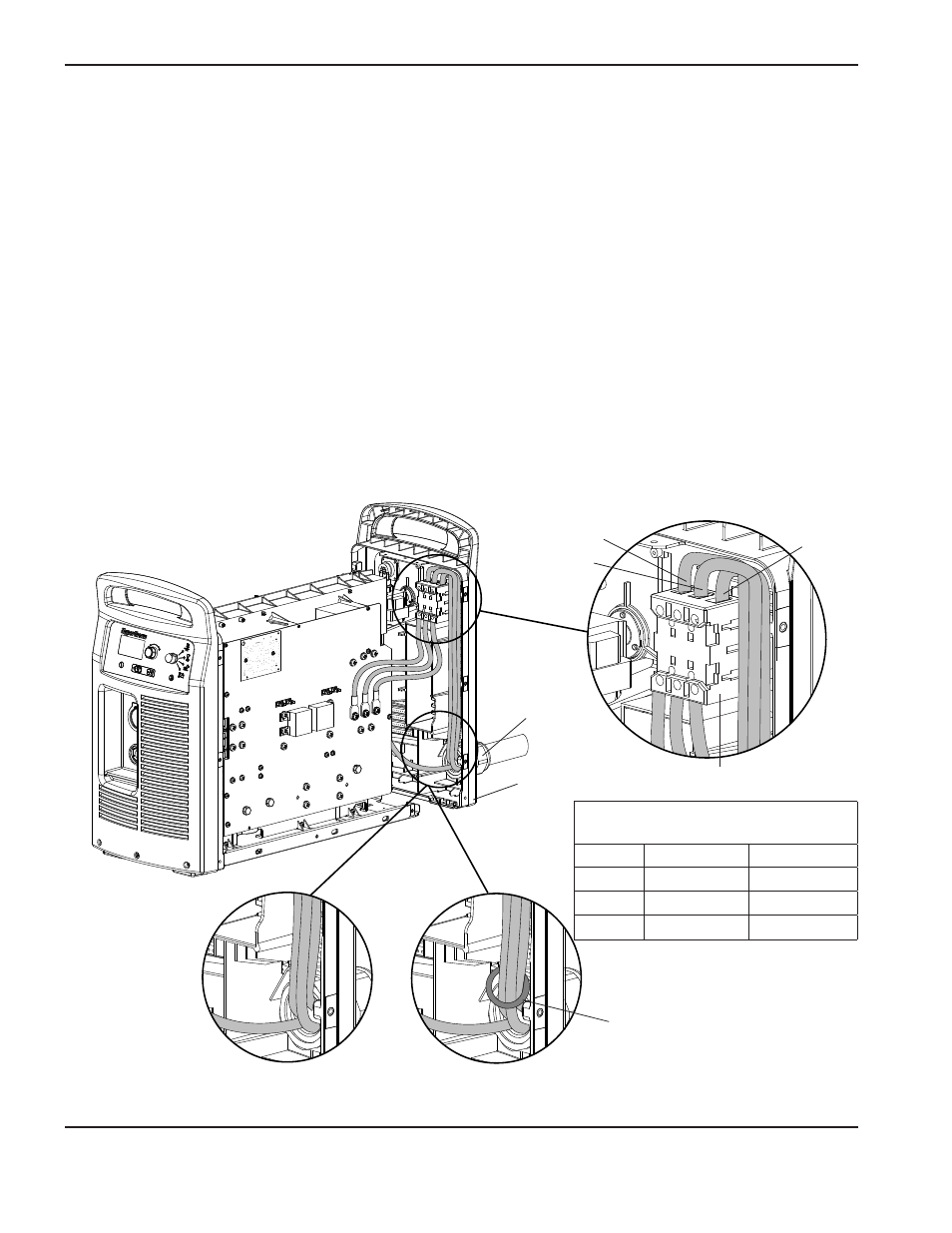

Installare il cavo di alimentazione
1. Allentare il dado di tenuta del pressacavo sul connettore del pressacavo.
2. Far scorrere il cavo di alimentazione attraverso il connettore del pressacavo.
Nota: a causa dell’anima in ferrite installata sui tre fili dell’alimentazione, i cavi di alimentazione CE devono
essere inseriti attraverso il connettore del pressacavo, dalla parte interna del pannello terminale
posteriore.
3. Instradare i tre fili di alimentazione verso il passaggio all’interno del pannello terminale posteriore sulla parte
superiore dell’interruttore di alimentazione.
4. Inserire i tre fili nella parte superiore dell’interruttore di alimentazione, nello stesso ordine in cui sono stati rimossi
e serrare le tre viti di regolazione a 23 kg cm.
5. Serrare il dado di tenuta del pressacavo.
6. Far scivolare il pannello terminale posteriore contro il telaio del generatore.
Pannello terminale
posteriore
L1
L2
Interruttore di alimentazione
Anima in ferrite
Dado di tenuta
del pressacavo
L3
Cavo di alimentazione
CSA e CCC
Cavo di alimentazione
CE
Collegamenti del cavo
di alimentazione
Filo CSA CE o CCC
L1 Nero Marrone
L2 Bianco Nero
L3 Rosso Grigio
