SoStituzione componente generatore
9-72
powermax
105 Manuale di manutenzione

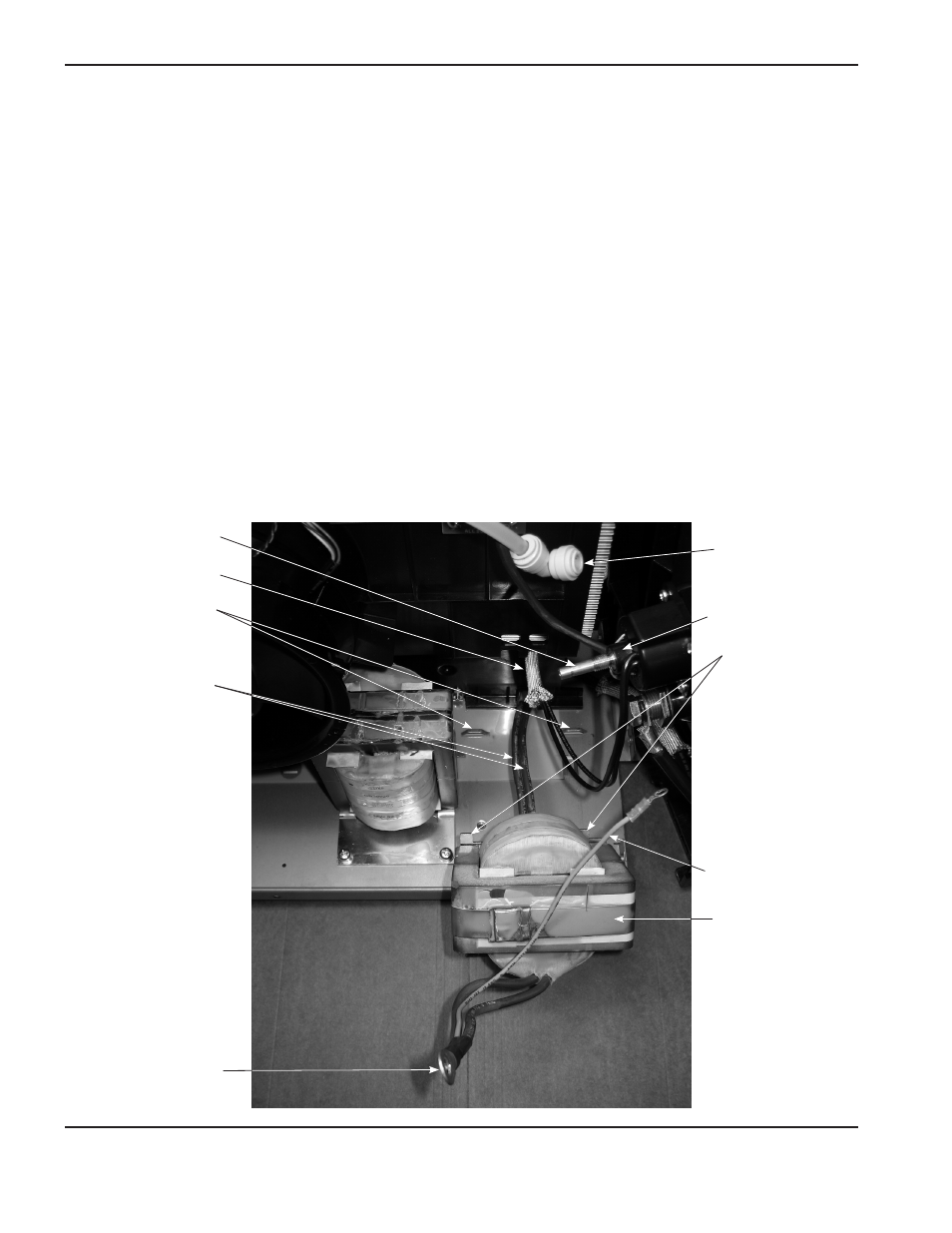

9. Estrarre l’induttore di uscita dal generatore guidando i fili lunghi dell’induttore attraverso l’apertura alla base del
pannello centrale.
10. Estrarre l’induttore di uscita dal generatore guidando i fili lunghi dell’induttore attraverso l’apertura alla base del
pannello centrale.
11. Inserire le linguette sulla parte frontale dell’induttore di uscita negli intagli alla base del generatore.
12. Inserire il filo dell’ugello dalla guaina protettiva che passa dal pannello centrale.
13. Serrare le due viti di montaggio in dotazione alla base dell’induttore di uscita a 69,1 kg cm.
14. Verificare che la rondella di plastica sia installata sul mozzo di plastica sul retro della presa a sgancio rapido.
15. Posizionare il terminale ad anello sul raccordo di ottone e serrare il dado nel raccordo di ottone. Serrare il dado
a 46,1 kg cm.
16. Inserire il raccordo a pressione a 90° nel raccordo di ottone fino a completo inserimento.
Linguette
Fili lunghi dell’induttore
Intagli alla base
Filo elettrodo
Mozzo di plastica
Terminale ad anello
Guaina di protezione
Raccordo in ottone
Raccordo a pressione
a 90°
Induttore di uscita
