RiceRca guasti e test di sistema
powermax
105
Manuale di manutenzione
8-15
Legenda
1. Collettore 1 (C1)
2. Emettitore 2 (E2)
3. Collettore 2, Emettitore 1 (C2,E1)
4. Gate 1 (G1)
5. Emettitore 1 (E1)
6. Emettitore 2 (E2)
7. Gate 2 (G2)
Batteria
da 9 VCC
R4
2,0 K
009036
Interruttore a pulsante
normalmente aperto
(N.A.)
Clip di prova
minigrabber
giallo
R1
3,01 M
009464
Nero
Clip di prova
minigrabber
Q1
150 A
1400 V
109125
R3
2,0 K
009036
Lampadina LED
rosso 109092
Clip di prova minigrabber rosso
D1
1
2
3
5
6
7

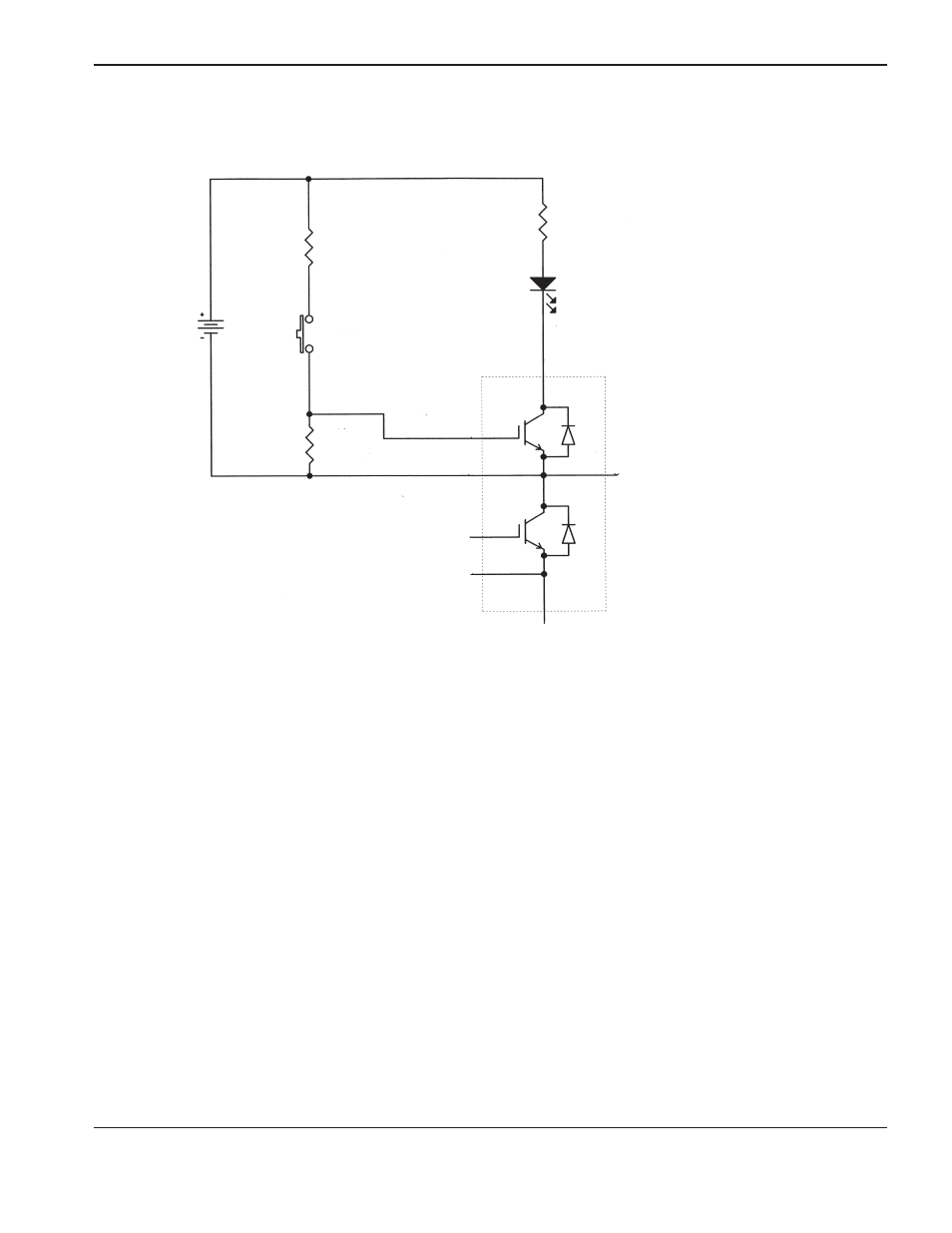

Schema per la costruzione di un tester per IGBT
4
