SoStituzione componente generatore
9-40
powermax
105 Manuale di manutenzione

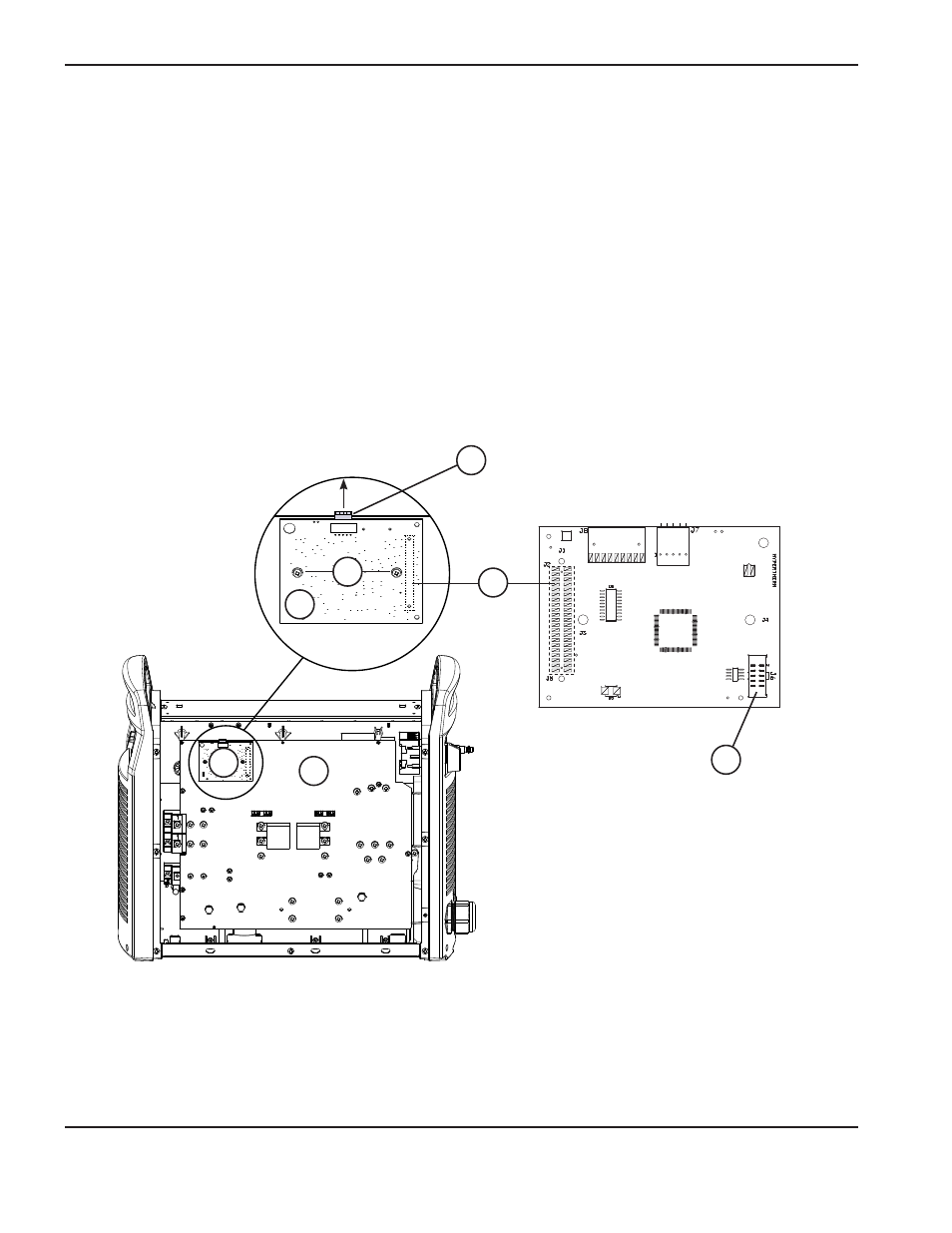

Rimuovere la scheda DSP
1. Scollegare il connettore DSP (1) dalla parte superiore della scheda DSP (3).
Nota: questo passaggio è necessario solo su sistemi in cui è installata una scheda di comunicazione RS485.
I sistemi senza una scheda di comunicazione RS485 non presenteranno un connettore collegato alla
parte superiore della scheda DSP.
2. Rimuovere le due viti (2) dalla scheda DSP.
Due file di piedini del connettore (4) sono posizionate sulla parte posteriore della scheda DSP (3), come indicato
nelle figure seguenti. Il rettangolo tratteggiato identifica la posizione dei piedini sulla parte posteriore della scheda.
3. Estrarre con attenzione la scheda DSP (3) dal pannello generatore (5). Non piegare i piedini.
4. Scollegare la piattina dal connettore della piattina (6) sulla parte posteriore della scheda DSP. Mettere da parte
la scheda DSP.
1
4
6
2
3
3
5
Visualizzazione posteriore della
scheda DSP
Visualizzazione frontale
della scheda DSP
