SoStituzione componente generatore
9-36
powermax
105 Manuale di manutenzione
Sostituire l’interruttore di alimentazione
1. Rimuovere le tre viti di montaggio dalla base del pannello terminale posteriore.
2. Far scivolare il pannello terminale posteriore di circa 4,0 cm allontanandolo dal
generatore.
3. Verificare che l’alimentazione al sistema è stata spenta (OFF) e allentare le viti
di regolazione che fissano i tre fili di alimentazione (L1-L2-L3) alla parte superiore
dell’interruttore di alimentazione.
4. Tirare i fili verso l’alto e rimuoverli dall’interruttore di alimentazione.
5. Allentare le viti di regolazione che fissano i due fili (rosso e nero) all’interruttore ausiliario
situato sulla parte superiore dell’interruttore di alimentazione dietro ai fili L1-L2-L3.
6. Tirare i fili verso l’alto e rimuoverli dall’interruttore ausiliario.
7. Allentare le viti di regolazione che fissano i tre fili di alimentazione (T1-T2-T3) alla parte
inferiore dell’interruttore di alimentazione.
8. Tirare i fili verso il basso e rimuoverli dall’interruttore di alimentazione.

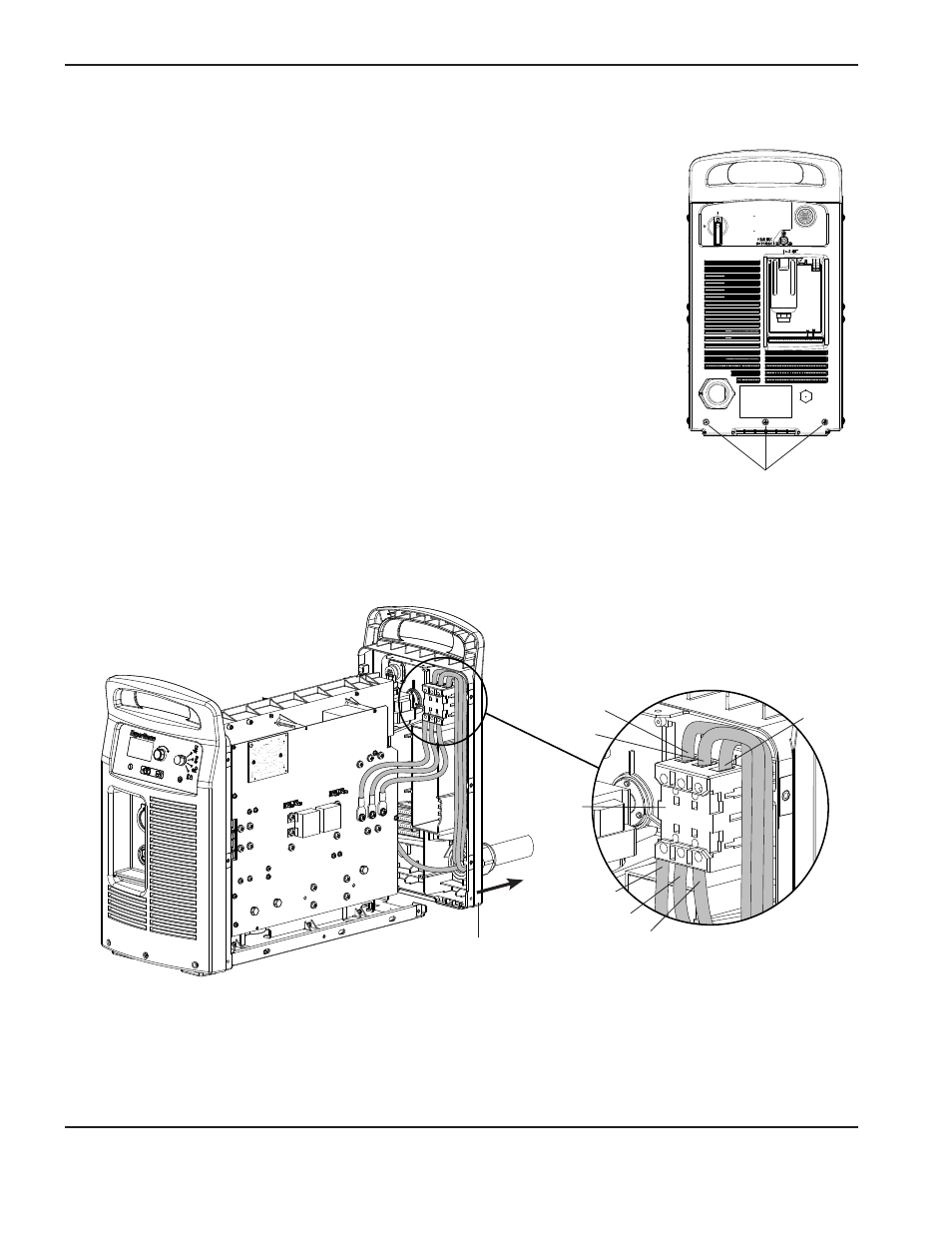

Viti di montaggio del pannello
terminale posteriore
Pannello terminale
posteriore
T1
L2
Interruttore
di alimentazione
L3 L1
T2
T3
