SoStituzione componente generatore
powermax
105 Manuale di manutenzione 9-25
J22
J27
WORK
LEAD
J26
_
RED
J18
ORG
J17
J32
J11
B
R
J28
RED
J32
J18
Pannello
generatore

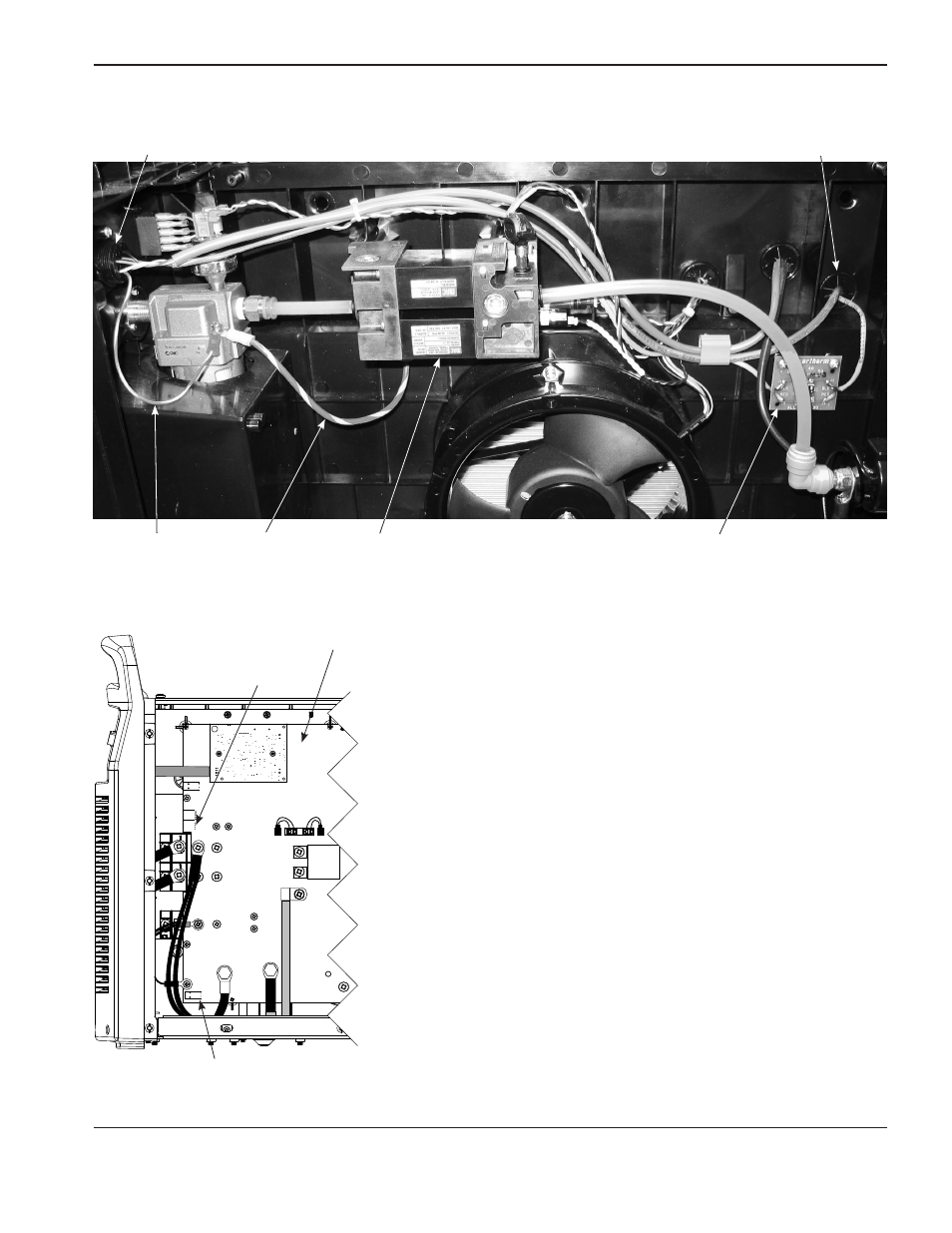

7. Ruotare il cavo largo (dalla porta CPC) attraverso il passacavo
destro e giù verso il lato sinistro del pannello generatore verso
il connettore J18.
8. Spingere il connettore del cavo nel connettore del generatore.
Allineare il filo rosso nel connettore del cavo con la scritta “RED”
(rosso) sul pannello generatore.
9. Ruotare il cavo piccolo (dal lato destro della scheda del partitore
di tensione) attraverso il passacavo destro e giù verso il lato sinistro
del pannello generatore verso il connettore J32.
10. Spingere il connettore del cavo nel connettore del generatore.
Allineare il filo rosso nel connettore del cavo con la scritta “RED”
(rosso) sul pannello generatore.
Porta CPC
Elettrovalvola
Passacavo destro
Scheda del partitore
di tensione
Filo di messa
a terra della
porta CPC
Filo di messa
a terra del
pannello centrale
