SoStituzione componente generatore
powermax
105
Manuale di manutenzione
9-81
6. Scollegare la presa a sgancio rapido dal pannello terminale frontale rimuovendo le quattro viti di montaggio.
7. Rimuovere il bullone che fissa il cavo di lavoro alla relativa presa.
8. Rimuovere il dado e la rondella che fissano la presa del cavo di lavoro al pannello terminale frontale.
9. Tirare la presa del cavo di lavoro dal pannello terminale frontale.

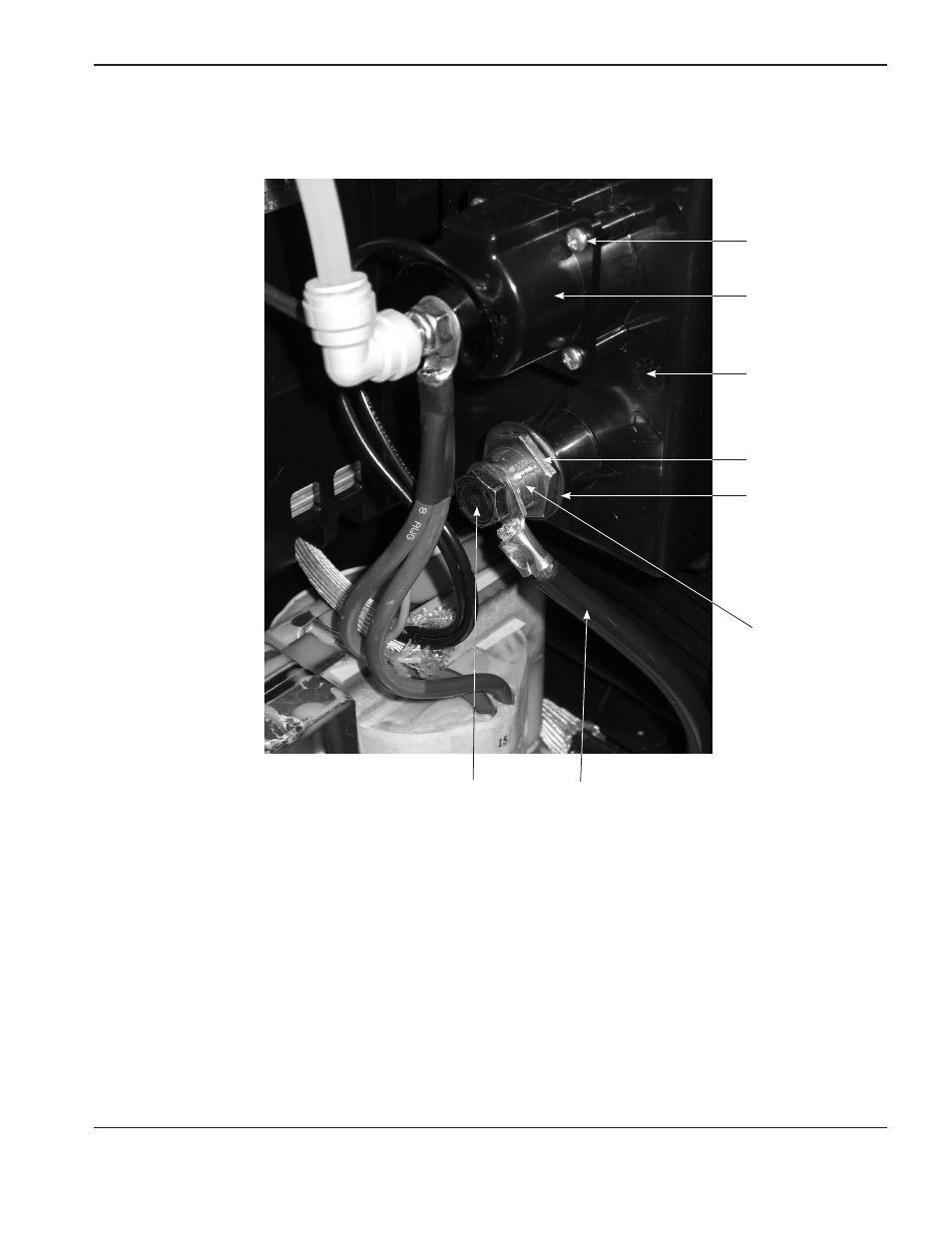

Presa a sgancio
rapido
Viti di montaggio (4)
Pannello terminale
frontale
Bullone
Dado
Rondella
Cavo
di lavoro
Presa del cavo
di lavoro
