SoStituzione componente generatore
powermax
105 Manuale di manutenzione 9-77
Sostituire l’induttore PFC
1. Fare riferimento alla figura appropriata che segue e rimuovere la vite e il bullone che fissano i fili dell’induttore PFC
al pannello generatore.

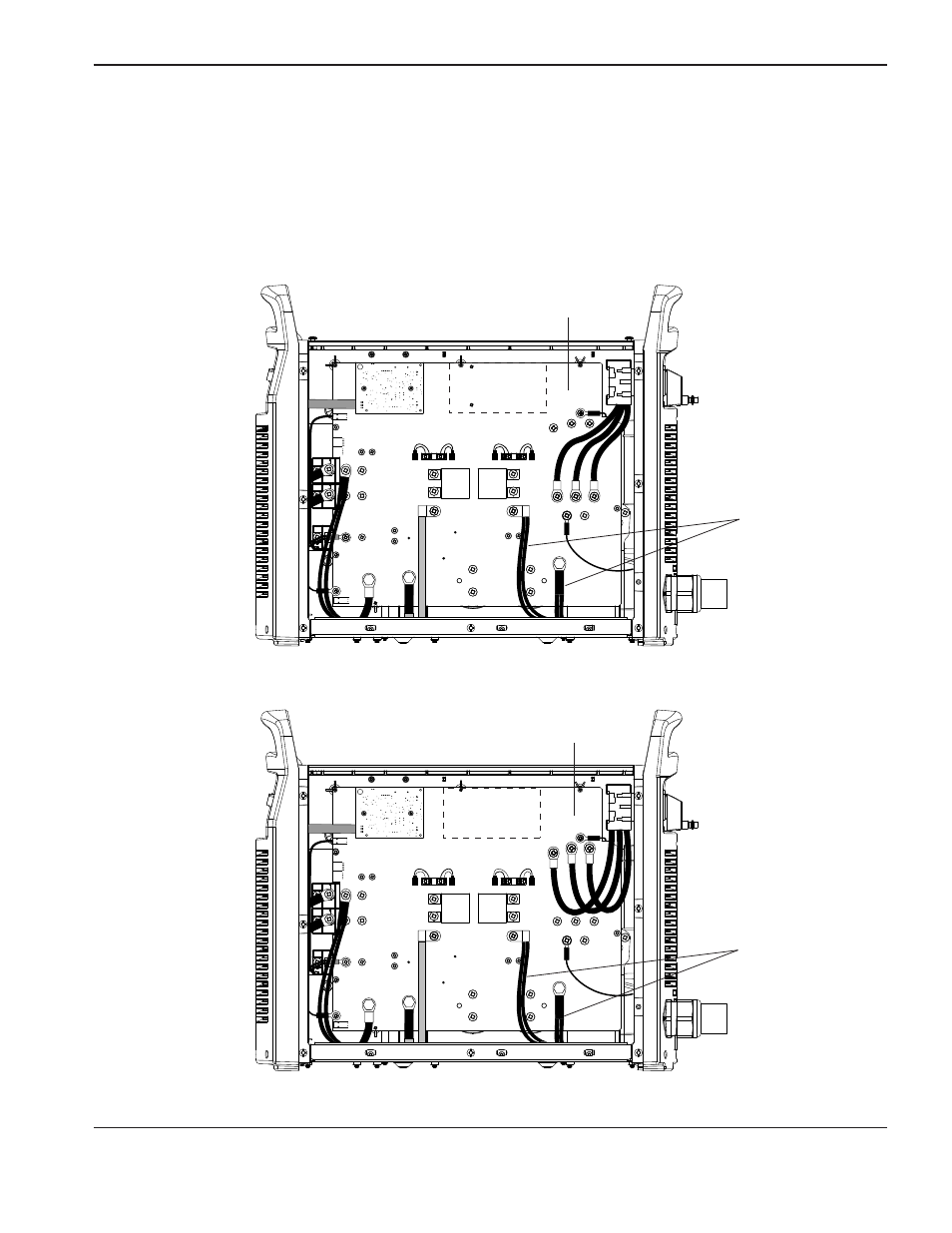

Figura 1 – Modello 200–600 V CSA
Figura 2 – Modelli 230–400 V CE, 380 V CCC/230–400 V CE
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
B
R
J28
TP7
TP9
TP8
W
R
B
Fili dell’induttore PFC
Pannello generatore
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
J28
TP7
TP9
TP8
W
R
B
Fili dell’induttore PFC
Pannello generatore
