SoStituzione componente generatore
9-80
powermax
105 Manuale di manutenzione
Sostituire il pannello terminale frontale
1. Rimuovere la manopola di regolazione corrente e la manopola del selettore di modalità di funzionamento dal
pannello terminale frontale, estraendole dalla rispettiva posizione.
2. Staccare con attenzione la parte superiore del pannello terminale frontale dal generatore. Il pannello frontale
è ancora collegato alla parte inferiore del generatore e può essere spostato solo per una breve distanza.
3. Rimuovere le tre viti che fissano la scheda di controllo al pannello frontale. Sulla parte superiore della scheda
di controllo sono installate due viti, una per ciascuna estremità. La terza vite (non mostrata) è installata invece sulla
parte centrale della scheda di controllo lungo il bordo inferiore.
4. Far slittare con attenzione la scheda di controllo dal retro del pannello terminale frontale verso il lato del pannello
generatore.
5. Scollegare la piattina dalla scheda di controllo e mettere da parte la scheda di controllo.

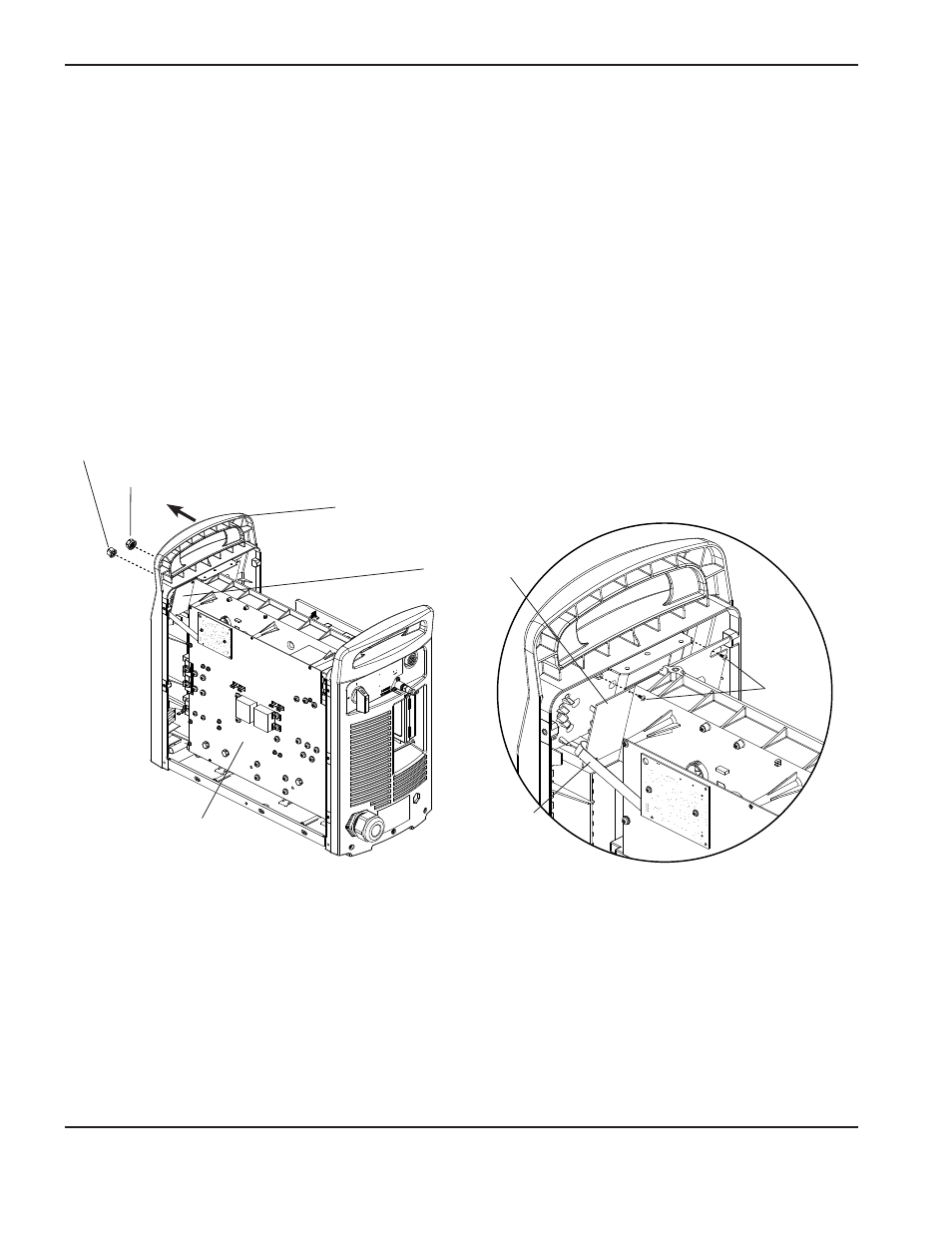

Scheda di controllo
Pannello terminale frontale – superiore
Manopola della modalità di funzionamento
Manopola di regolazione corrente
Pannello generatore
Piattina
Viti
di montaggio
superiori
