SoStituzione componente generatore
powermax
105 Manuale di manutenzione 9-23

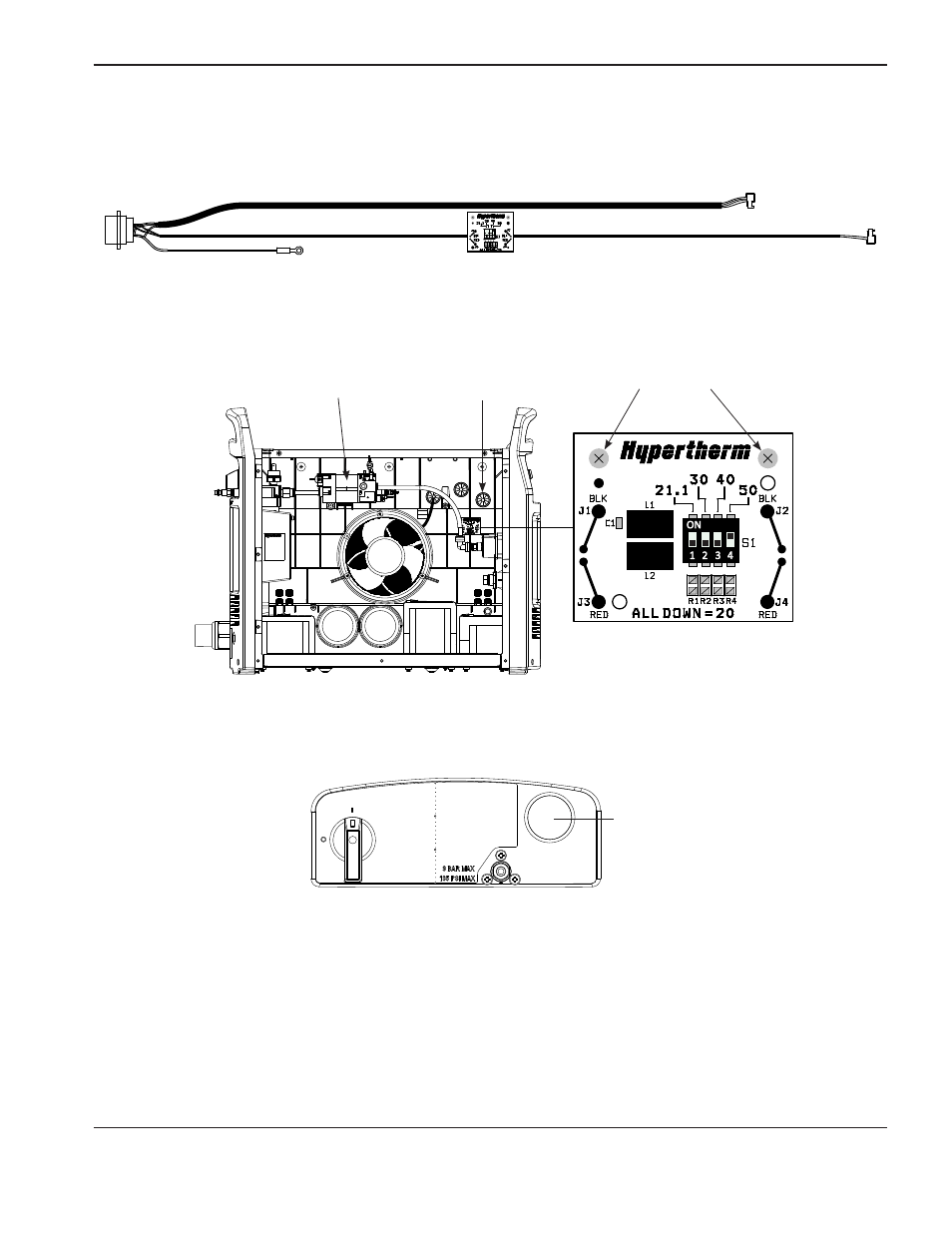

1. Fissare la scheda del partitore di tensione a destra della ventola del generatore serrando due delle viti in dotazione
a 11,5 kg cm.
2. Rimuovere la presa di plastica rotonda che copre l’apertura della CPC nel pannello posteriore.
Spina CPC di plastica sul pannello
posteriore del generatore
Viti (075534)
Passacavo destro Elettrovalvola
Installare il cavo di interfaccia macchina con la scheda del partitore
di tensione
Scheda del partitore di tensione con porta CPC e cavi
