SoStituzione componente generatore
9-54
powermax
105 Manuale di manutenzione

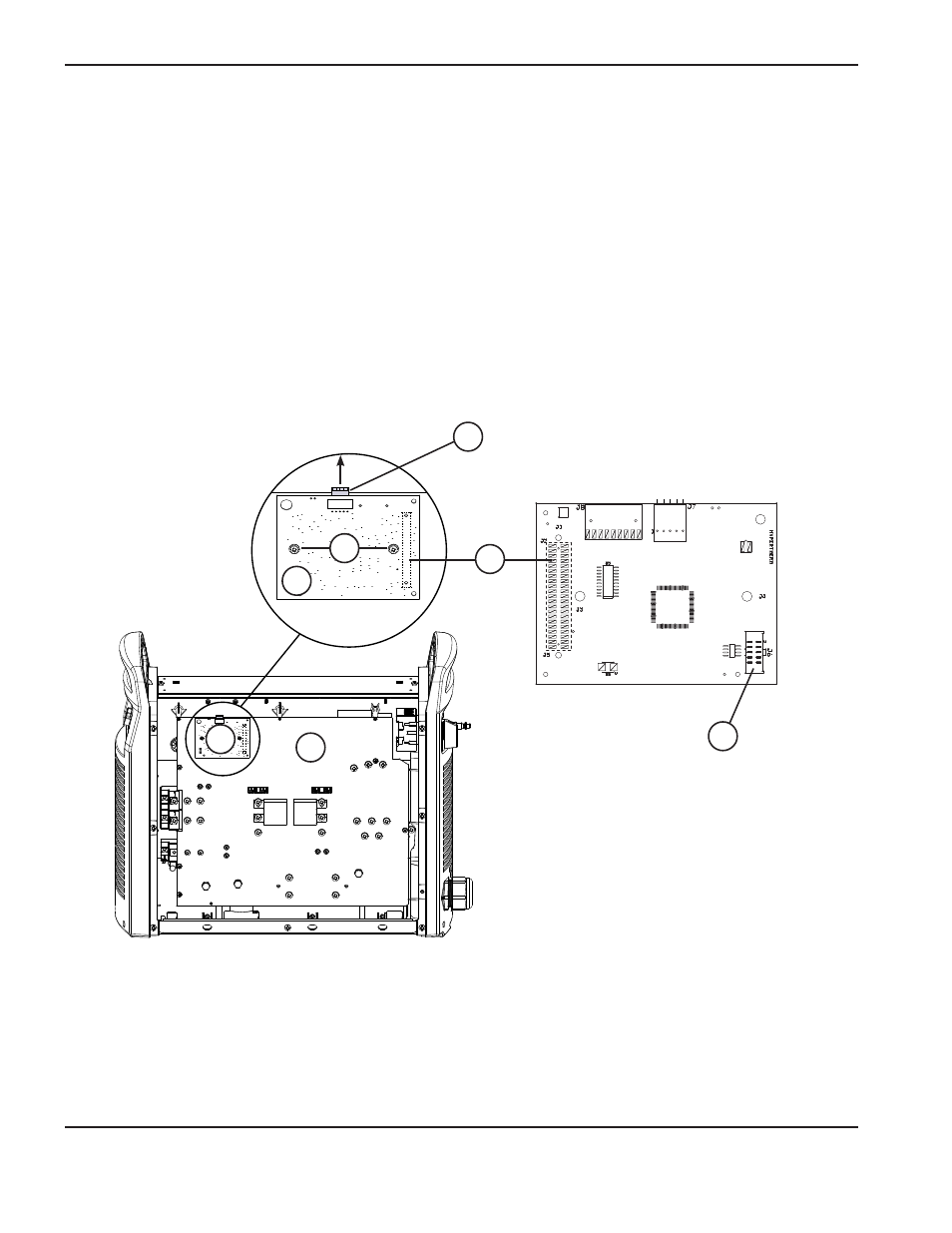

Installare la scheda DSP
1. Collegare la piattina dalla scheda di controllo al connettore (6) sulla parte posteriore della scheda DSP.
2. Allineare attentamente le due file di piedini del connettore (4) posizionate sulla parte posteriore della scheda DSP
(3), con i fori corrispondenti del pannello generatore (5).
3. Spingere delicatamente i piedini del connettore della scheda DSP nel pannello generatore fino a completo
inserimento. Prestare attenzione a non piegare i piedini.
4. Collegare il connettore DSP (1) alla parte superiore della scheda DSP (3).
Nota: Questo passaggio è necessario solo su sistemi in cui è installata una scheda di comunicazione RS485.
5. Serrare le due viti di montaggio (2) a 8,1 kg cm.
1
4
6
2
3
3
5
Visualizzazione posteriore della
scheda DSP
Visualizzazione frontale
della scheda DSP
